Задвижки для пожаротушения CMO VALVES: типы, конструктивные особенности и критерии выбора

В системах противопожарной защиты к запорной арматуре предъявляются бескомпромиссные требования. В отличие от обычного водопровода, где запорный узел ежедневно работает в штатном режиме, пожарная арматура может годами находиться в состоянии покоя, но в момент чрезвычайной ситуации обязана сработать на 100%.

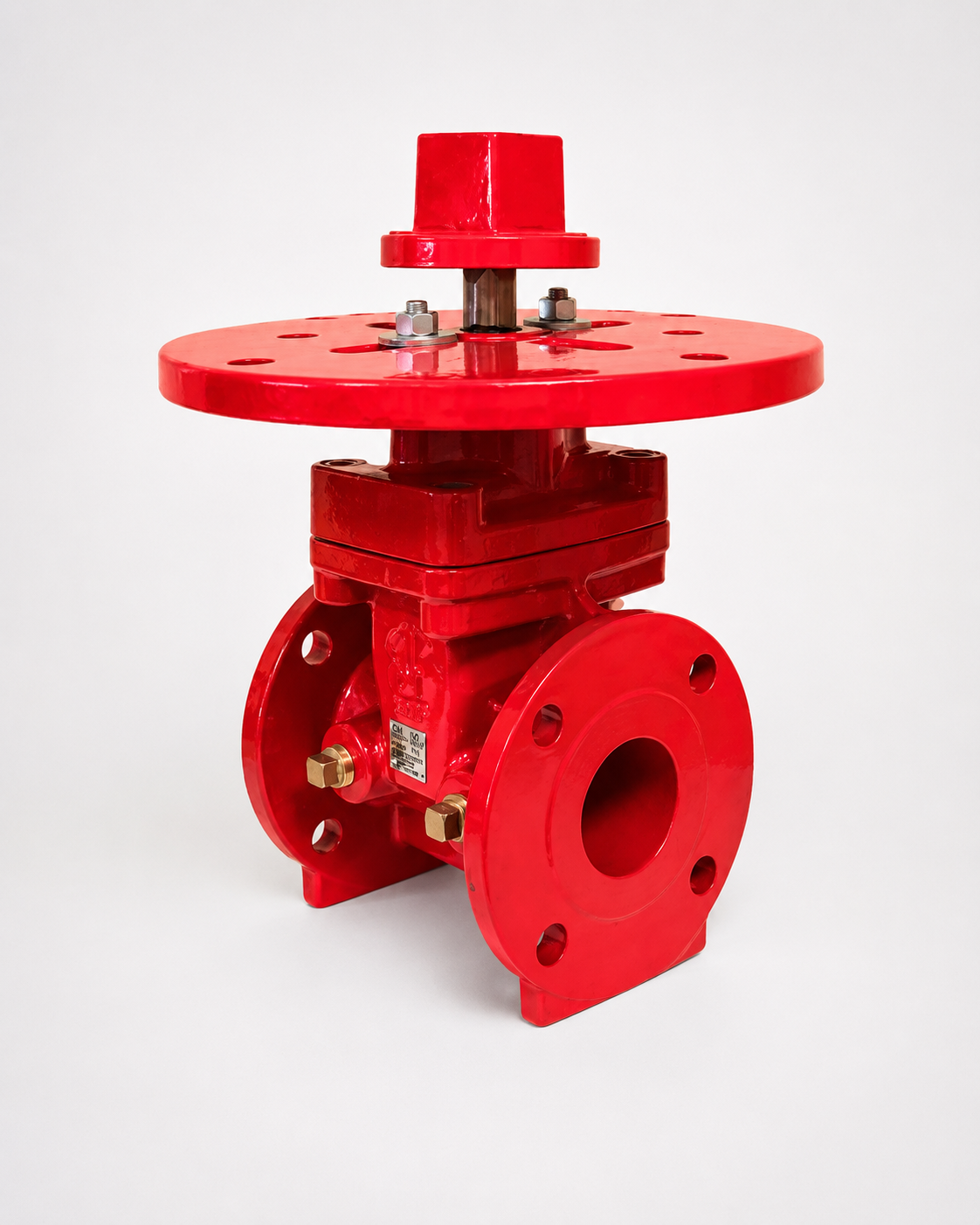

Задвижки для пожаротушения испанского производителя CMO VALVES специально разработаны для эксплуатации в экстремальных условиях и обеспечивают мгновенную подачу огнетушащего вещества к очагу возгорания.

1. Для чего предназначены и где используются задвижки для пожаротушения

Главное назначение пожарных задвижек — надежное перекрытие или открытие потока воды либо другой химически нейтральной жидкости в водяных и пенных комплексах автоматического пожаротушения.

Основные области применения:

• спринклерные и дренчерные системы пожаротушения на складах, в торгово-развлекательных центрах и на промышленных объектах;
• кольцевые пожарные водопроводы и насосные станции пожаротушения;
• гидрантные сети и системы противопожарной защиты промышленных предприятий.

Основное отличие этих устройств — минимальные гидравлические потери. Они являются полнопроходными: в открытом положении клин полностью выходит из зоны прохода и не препятствует максимальному напору воды, что критически важно для быстрого тушения пожара.

2. Какие типы задвижек CMO используются в системах пожаротушения

Компания CMO VALVES выпускает несколько модификаций арматуры для противопожарных систем:

1. Клиновые задвижки с обрезиненным клином серии 11А. Это наиболее востребованный тип. Благодаря эластичному покрытию клина они гарантируют абсолютную двунаправленную герметичность класса «А». Для комплексов противопожарной защиты специально разработана пожарная задвижка с обрезиненным клином серии 11А.
2. Задвижки типа «баттерфляй» — поворотные затворы. Это компактная альтернатива клиновым задвижкам. Они отличаются меньшей массой и выпускаются в межфланцевом или LUG-исполнении. В системах безопасности часто используется задвижка баттерфляй, оснащенная редуктором или концевыми выключателями для контроля положения диска «открыто/закрыто» с пульта пожарной сигнализации.

По типу управления пожарные задвижки CMO делятся на:

• Ручные: со штурвалом или редуктором.
• Автоматизированные: оснащенные электроприводом. На объектах с высокой степенью автоматизации задвижки с электроприводом интегрируются непосредственно в общую систему пожарной безопасности здания и автоматически открываются по сигналу тревоги.

Выдвижной или невыдвижной шток: сравнение для систем пожаротушения

При проектировании насосных станций пожаротушения часто возникает вопрос, задвижку какого бренда и типа выбрать. Ниже приведена сравнительная таблица для быстрого выбора.

3. Особенности задвижек CMO VALVES

Стойкость и безотказность арматуры CMO обусловлены продуманной конструкцией:

• Материал корпуса. Используется высокопрочный ковкий чугун GJS 400/500. В отличие от дешевого серого чугуна, который отличается хрупкостью и может треснуть при резких скачках давления или чрезмерной затяжке болтов во время монтажа, ковкий чугун выдерживает сильные гидроудары и механические нагрузки.
• Антикоррозионное покрытие. Корпус внутри и снаружи защищен эпоксидным порошковым покрытием толщиной не менее 250 микрон. Это исключает заклинивание клина из-за коррозии, даже если задвижка не открывалась в течение многих лет.

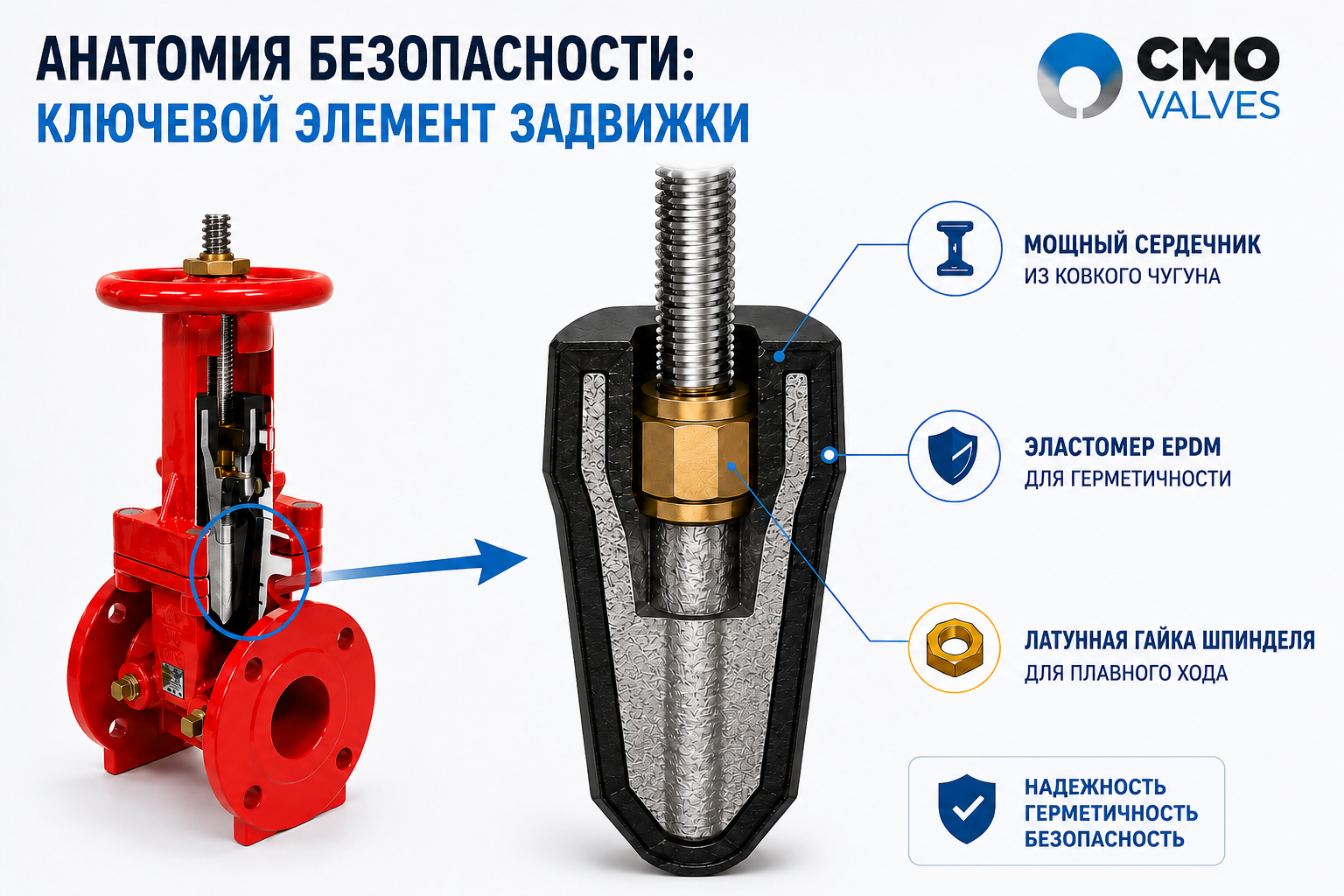

Анатомия безопасности: разбор ключевого элемента пожарной задвижки CMO

Главным «сердцем» клиновой задвижки, которое непосредственно отвечает за перекрытие или запуск воды в критический момент, является клин. Если клин выйдет из строя, вся пожарная система окажется неэффективной. В разрезе задвижек CMO серии 11А этот элемент устроен следующим образом:

1. Сердечник из ковкого чугуна. Придает конструкции жесткость. Клин не деформируется под воздействием экстремального давления воды в магистрали — до 16 или 25 бар.
2. Слой эластомера EPDM толщиной до 4–5 мм. Полностью покрывает металлическую основу. Резина устойчива к старению, не прикипает к стенкам чугунного корпуса после длительного простоя и мягко обтекает мелкие твердые частицы, которые могут находиться в воде, обеспечивая герметичность класса «А».
3. Гайка шпинделя из износостойкой латуни. Закреплена внутри клина. Она обеспечивает плавное перемещение по стальному валу — штоку — без заеданий и исключает риск срыва резьбы при резком открытии штурвала пожарным.

Ремонтопригодность и «подводные камни» пожарной арматуры: как распознать надежного производителя

На рынке Украины представлено много недорогих аналогов азиатского происхождения, которые внешне похожи на европейскую арматуру. Однако в пожарной сфере различия в конструкции и ремонтопригодности становятся очевидными уже через несколько лет эксплуатации — или, что еще хуже, во время первого испытания системы под давлением.

Опытные инженеры оценивают надежность задвижек по трем критическим критериям, реализованным в оборудовании CMO VALVES:

• Возможность замены уплотнений под давлением. В дешевых задвижках для замены сальника шпинделя приходится полностью останавливать систему и сливать из нее воду. В этот период объект временно остается без защиты. Конструкция задвижек CMO серии 11А позволяет заменять уплотнительные кольца штока непосредственно под рабочим давлением, когда задвижка полностью открыта.
• Вулканизация и качество резины клина. Основная проблема бюджетной арматуры — отслоение резины от металлической основы клина после длительного нахождения в одном положении. Клин заклинивает в корпусе, и задвижку приходится заменять. На заводах CMO применяется технология горячей вулканизации высококачественного каучука EPDM. Резина становится единым целым с металлом, не трескается и не прилипает даже после 5–10 лет неподвижного состояния.
• Профилированные направляющие клина без истирания корпуса. При движении клина вверх и вниз на него воздействует сильное давление потока воды. Корпус задвижек CMO имеет специальные литые направляющие пазы, по которым клин движется строго ровно. Это минимизирует трение, уменьшает усилие на штурвале и защищает внутреннее эпоксидное покрытие от повреждения. Пока покрытие остается целым, коррозия корпуса практически исключена.

Совет эксперта. Надежность бренда определяется деталями. Обратите внимание на болты крышки корпуса. В задвижках CMO они полностью утоплены в тело чугуна и покрыты защитным воском — парафином, который предохраняет крепеж от внешней влаги и коррозии. Даже через 15 лет такую задвижку можно легко разобрать для планового обслуживания без срезания болтов.

4. Какие сертификаты требуются для пожарной отрасли

Арматура, работающая в системах безопасности, должна соответствовать строгим международным и национальным требованиям. Задвижки CMO поставляются с полным пакетом разрешительной документации:

• Международные пожарные сертификаты FM и UL. Это одни из наиболее строгих мировых стандартов безопасности — Factory Mutual и Underwriters Laboratories. Наличие этих сертификатов подтверждает, что арматура прошла жесткие гидравлические и температурные испытания.
• Гигиенические сертификаты WRAS и сертификат соответствия Украины. Пожарные системы нередко подключаются к линиям питьевой воды. Арматура CMO имеет сертификат WRAS, подтверждающий токсикологическую безопасность резинового уплотнения клина EPDM и внутреннего покрытия.

5. Гарантия и эксплуатационный ресурс

Благодаря европейской сборке и использованию высококачественных материалов срок службы задвижек CMO VALVES при правильном монтаже составляет не менее 10 лет, а общий ресурс рассчитан на тысячи циклов срабатывания. Официальная гарантия производителя обеспечивает уверенность инженерных служб и помогает успешно проходить проверки органов пожарной безопасности.

Где купить задвижки для пожаротушения в Украине

Компания CMO Украина является официальным представителем испанского завода CMO VALVES на территории страны. Сотрудничая с нами, вы получаете:

• 100% оригинальную европейскую продукцию;
• полный ассортимент диаметров от DN40 до DN600, доступный на складе;
• прямые цены без посредников и полный пакет сертификатов.

Чтобы выбрать подходящую модель или получить консультацию по сопутствующим узлам, перейдите в полный раздел, где представлены все задвижки с обрезиненным клином, фланцевые и муфтовые модели, или оставьте заявку на сайте для индивидуального расчета проекта.
