Засувки для пожежогасіння CMO VALVES: типи, конструктивні особливості та критерії вибору

У системах протипожежного захисту до запірної арматури висуваються безкомпромісні вимоги. На відміну від звичайного водопроводу, де запірний вузол працює в штатному режимі щодня, пожежна арматура може роками перебувати в стані спокою, але в момент надзвичайної ситуації зобов'язана спрацювати на 100%.

Засувки для пожежогасіння від іспанського виробника CMO VALVES розроблені спеціально для роботи в екстремальних умовах, забезпечуючи миттєву подачу вогнегасної речовини до місця займання.

1. Для чого призначені та де використовуються засувки пожежогасіння

Головне призначення пожежних засувок — надійне перекриття або відкриття потоку води (чи іншої хімічно нейтральної рідини) у водяних та пінних комплексах автоматичного пожежогасіння.

Основні сфери застосування:

Спринклерні та дренчерні системи пожежогасіння на складах, ТРЦ та промислових об'єктах.

Кільцеві пожежні водопроводи та насосні станції пожежогасіння.

Гідрантні мережі та системи протипожежного захисту промислових підприємств.

Основна відмінність цих пристроїв — мінімальні гідравлічні втрати. Вони є повнопрохідними, тобто у відкритому стані клин повністю виходить із зони протоку, не заважаючи максимальному напору води, що критично важливо для швидкого гасіння вогню.

2. Які типи засувок CMO використовуються у пожежогасінні

Компанія CMO VALVES випускає кілька модифікацій арматури для протипожежних систем:

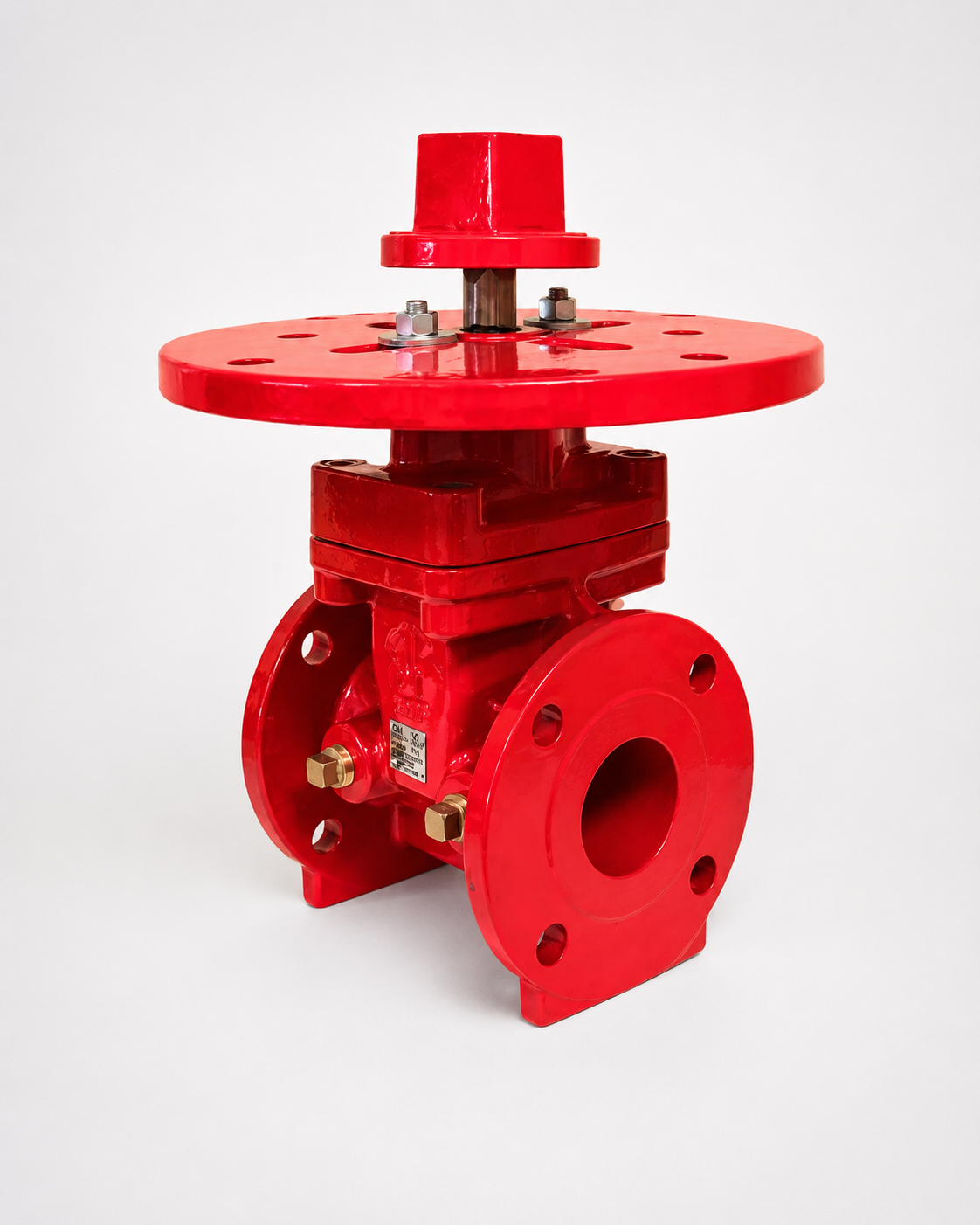

Клинові засувки з обгумованим клином (Серія 11А): Найбільш затребуваний тип. Завдяки еластичному покриттю клина вони гарантують абсолютну двонаправлену герметичність класу «А». Для комплексів протипожежного захисту спеціально розроблена засувка пожежна з обгумованим клином серія 11А.

Засувки типу «Батерфляй» (Поворотні затвори): Компактна альтернатива клиновим засувкам. Вони мають меншу вагу та бувають міжфланцевого або LUG-виконання. Для систем безпеки часто застосовується засувка батерфляй, обладнана редуктором або кінцевими вимикачами для відстеження положення диска (відкрито/закрито) з пульта пожежної сигналізації.

За типом керування пожежні засувки CMO діляться на:

Ручні: Зі штурвалом (маховиком) або редуктором.

Автоматизовані: Оснащені електроприводом. На об'єктах із високим ступенем автоматизації засувки з електроприводом інтегруються безпосередньо в загальну систему пожежної безпеки будівлі та відкриваються автоматично за сигналом тривоги.

Висувний чи невисувний шток: порівняння для систем пожежогасіння

При проєктуванні насосних станцій пожежогасіння часто виникає питання, засувку якого бренду та типу обрати. Нижче наведено порівняльну таблицю для швидкого вибору:

3. Особливості засувок CMO VALVES

Стійкість та безвідмовність арматури CMO обумовлені продуманим конструктивом:

Матеріал корпусу: Використовується високоміцний ковкий чавун (GJS 400/500). На відміну від дешевого сірого чавуну, який є крихким і може тріснути при різких стрибках тиску або перетягуванні болтів під час монтажу, ковкий чавун витримує величезні гідроудари та механічні навантаження.

Антикорозійне покриття: Корпус зсередини та зовні захищений епоксидним порошковим покриттям товщиною не менше 250 мікрон. Це повністю виключає заклинювання клина через іржу, навіть якщо засувка не відкривалася роками.

Анатомія безпеки: розбір ключового елемента засувки для пожежогасіення CMO

Головним "серцем" клинової засувки, яке безпосередньо відповідає за блокування чи запуск води у критичний момент, є клин. Якщо клин підведе — вся пожежна система виявиться неефективною. У розрізі засувок CMO серії 11А цей елемент влаштований наступним чином:

Сердечник з ковкого чавуну: Надає жорсткості структурі. Клин не деформується під впливом екстремального тиску води у магістралі (до 16 або 25 бар).

Шар еластомеру EPDM (товщина до 4-5 мм): Повністю покриває металеву основу. Гума стійка до старіння, не "прикипає" до стінок чавунного корпусу після тривалого простою та плавно обтікає дрібні тверді частинки, які можуть бути у воді, забезпечуючи герметичність класу "А".

Гайка шпинделя зі зносостійкої латуні: Закріплена всередині клина. Вона забезпечує плавне переміщення по сталевому валу (штоку) без заїдань, виключаючи ризик зриву різьби при різкому відкритті штурвала пожежником.

Ремонтопридатність та «підводні камені» пожежної арматури: як розпізнати надійного виробника?

На ринку України представлено багато дешевих аналогів азійського походження, які зовні схожі на європейську арматуру. Проте у пожежній сфері різниця в конструктиві та ремонтопридатності стає очевидною вже за кілька років експлуатації (або, що гірше, під час першого ж тестування системи під тиском).

Досвідчені інженери оцінюють надійність засувок за трьома критичними критеріями, які реалізовані в обладнанні CMO VALVES:

Можливість заміни ущільнень під тиском: У дешевих засувках для заміни сальника шпинделя доводиться повністю зупиняти та зливати воду з пожежної системи (а це означає, що об'єкт тимчасово залишається без захисту). Конструкція засувок CMO серії 11А дозволяє замінювати ущільнювальні кільця штока безпосередньо під робочим тиском, коли засувка повністю відкрита.

Вулканізація та якість гуми клина: Головна біда бюджетної арматури — відшарування гуми від металевої основи клина через тривале положення його в одному місці. Клин заклинює в корпусі, і засувку залишається лише викинути. На заводах CMO використовується технологія гарячої вулканізації преміального каучуку EPDM. Гума стає єдиним цілим із металом, вона не тріскається та не "заліпає" навіть після 5-10 років нерухомого стану.

Профільовані напрямні клина (без стирання корпусу): Під час руху клина вгору/вниз він зазнає сильного тиску потоку води. У засувках CMO корпус має спеціальні литі пази-напрямні, за якими клин рухається ідеально рівно. Це мінімізує тертя, знижує зусилля на штурвалі та захищає внутрішнє епоксидне покриття від здирання. Якщо покриття ціле — корозія корпусу неможлива.

Порада експерта: Надійність бренду визначається дрібницями. Звертайте увагу на болти кришки корпусу. У засувках CMO вони повністю втоплені в тіло чавуну та залиті захисним воском (парафіном), що повністю захищає кріплення від зовнішньої вологи та корозії. Навіть через 15 років таку засувку можна легко розібрати для планового сервісу, не зрізаючи болти болгаркою.

4. Які сертифікати вимагаються для пожежної галузі

Арматура, що працює в системах безпеки, повинна відповідати суворим міжнародним та національним регламентам. Засувки CMO поставляються з повним пакетом дозвільної документації:

Міжнародні пожежні сертифікати (FM / UL): Найвищі світові стандарти безпеки (Factory Mutual та Underwriters Laboratories). Наявність цих сертифікатів підтверджує, що арматура пройшла жорсткі гідравлічні та температурні випробування.

Гігієнічні сертифікати (WRAS / сертифікат відповідності України): Пожежні системи часто підключені до ліній питної води. Арматура СМО має сертифікат WRAS, який підтверджує, що гумове ущільнення клина (EPDM) та внутрішнє покриття є абсолютно токсикологічно безпечними.

5. Гарантія та експлуатаційний ресурс

Завдяки європейській збірці та використанню преміальних матеріалів, термін служби засувок CMO VALVES за умов правильного монтажу становить не менше 10 років, а загальний ресурс розрахований на тисячі циклів спрацьовування. Офіційна гарантія від виробника забезпечує спокій інженерних служб та успішне проходження перевірок ДСНС.

Де купити засувки для пожежогасіння в Україні

Компанія СМО Україна є офіційним представником іспанського заводу CMO VALVES на території нашої країни. Співпрацюючи з нами, ви отримуєте:

100% оригінальну європейську продукцію.

Повний асортимент діаметрів (від DN40 до DN600) завжди в наявності на складі.

Прямі ціни без посередників та повний пакет сертифікатів.

Щоб вибрати відповідну модель або отримати консультацію щодо суміжних вузлів, перейдіть до нашого повного розділу, де представлені всі засувки з обгумованим клином, фланцеві та муфтові, або залиште заявку на сайті для індивідуального прорахунку проєкту.
