Який привід обрати для засувок СМО?

На перший погляд усе просто: засувка має відкриватися й закриватися, а привід — приводити її в рух. Але коли доходить до вибору обладнання для конкретного виробництва, виникають запитання. Який потрібен електропривід? Чи достатньо ручного керування у вигляді маховика чи редуктора? Що робити, якщо зараз лінія працює вручну, а згодом її планують автоматизувати?

Єдиного варіанта для всіх об'єктів немає. Привід підбирають під умови експлуатації засувки на об'єкті, також враховують конструкцію засувки, робоче середовище, умови монтажу та режим роботи. Розбереміся, на що звернути увагу й чому можливість змінити спосіб керування особливо практична на практиці.

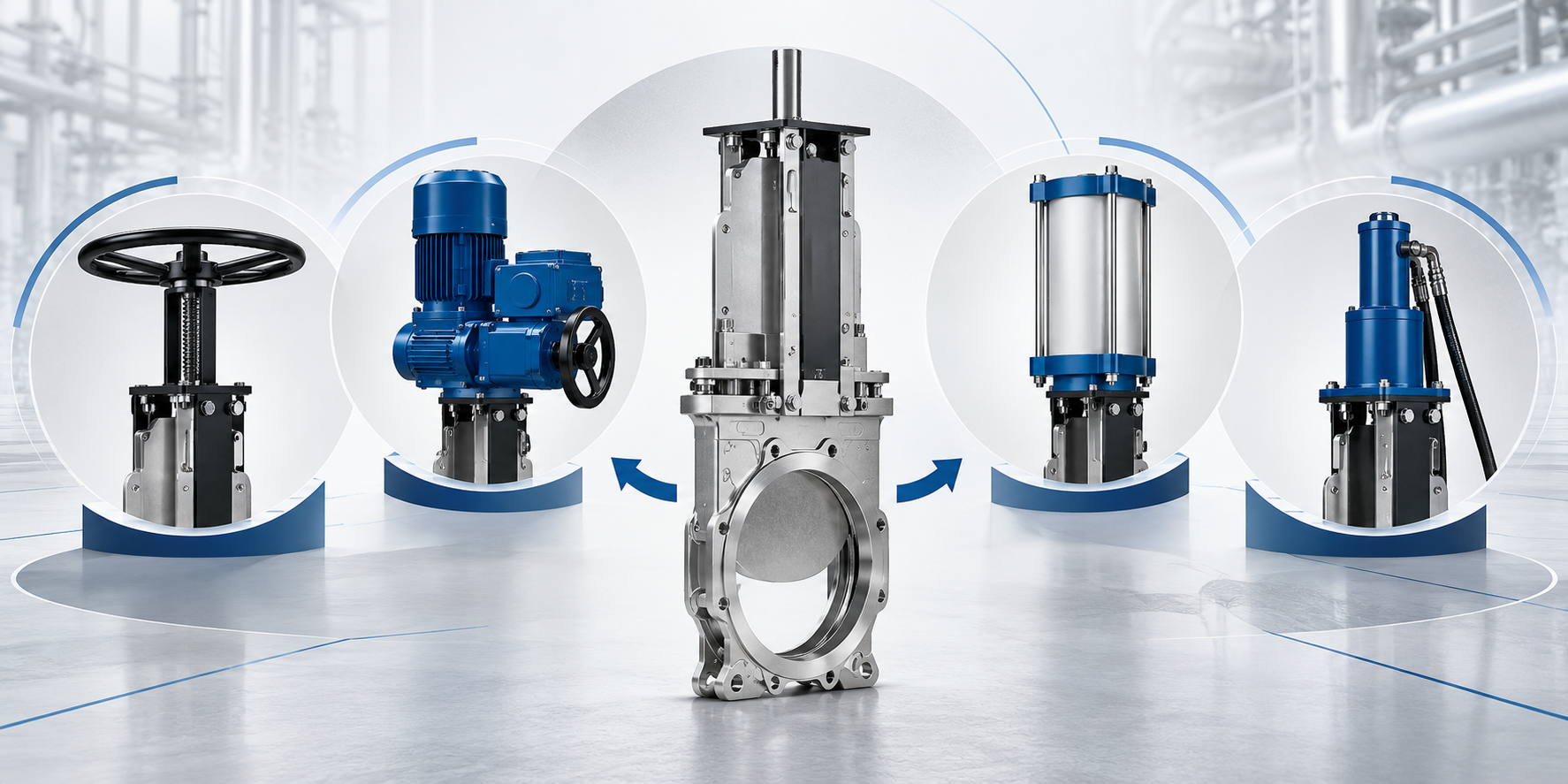

Основні варіанти керування промисловими засувками. Ілюстрація схематична, комплектація залежить від моделі.

Що таке привід засувки та для чого він потрібен?

Привід — це механізм, за допомогою якого переміщується запірний елемент засувки. Саме він забезпечує відкривання або перекривання потоку робочого середовища.

Залежно від конструкції це може бути звичайний маховик, редуктор, пневмоциліндр, електричний або гідравлічний механізм.

Наприклад, на ділянці, де засувку відкривають кілька разів на місяць і до неї є вільний доступ, ручне керування цілком може бути достатнім. А на автоматизованій лінії, де команда надходить із системи керування, без відповідного автоматичного приводу вже не обійтися.

Подивитися доступні виконання можна в каталозі шиберних засувок СМО для загальної промисловості .

Які типи приводів використовують для засувок СМО?

У промисловій запірній арматурі СМО застосовують ручні та автоматичні способи керування. У кожного є свої переваги, але вибирати лише за принципом «який дешевший» не варто.

Ручний привід: коли важливі простота і контроль

Маховик, важіль або редуктор підходять для засувок, якими керують безпосередньо на місці. Це зрозуміле рішення для обладнання, що спрацьовує не надто часто.

Редуктор допомагає зменшити фізичне зусилля, необхідне для керування великими засувками.Як правило виробники засувок шиберних та засувок клинових виготовляють засувки з редукторним приводом починаючи від Дн 350. Засувки меншого прохідного діаметру доволі легко закриваються/відкриваються за рахунок ручного приводу. Проте - адаптувати редукторний привід можливо на будь який діаметр засувки.

Пневматичний привід: для роботи на автоматизованих лініях

Пневмопривід використовує енергію стисненого повітря. Його часто обирають там, де вже є пневмосистема та потрібне регулярне або дистанційне керування.

Для окремих завдань застосовують циліндри односторонньої або двосторонньої дії. Вибір залежить, зокрема, від необхідної поведінки засувки в разі втрати повітря.

Детальніше про цей варіант можна прочитати в матеріалі «Засувки з пневматичним приводом» .

Електричний привід: коли потрібні дистанційне керування та автоматизація

Електропривід доцільний, якщо засувка є частиною автоматизованого процесу або розташована в місці, куди не зручно діставатися персоналу.

Залежно від комплектації він може забезпечувати керування за сигналом, індикацію положення та інтеграцію із системою автоматизації підприємства.

Особливості комплектації та монтажу розглянуті окремо в статті «Підбираємо та встановлюємо електропривід для засувок» .

Гідравлічний привід: для завдань зі значним зусиллям

Гідравлічне керування використовують у випадках, коли конструкція та умови експлуатації потребують значного зусилля.

Але це не універсальна заміна іншим варіантам: необхідно врахувати гідростанцію, підключення та обслуговування системи.

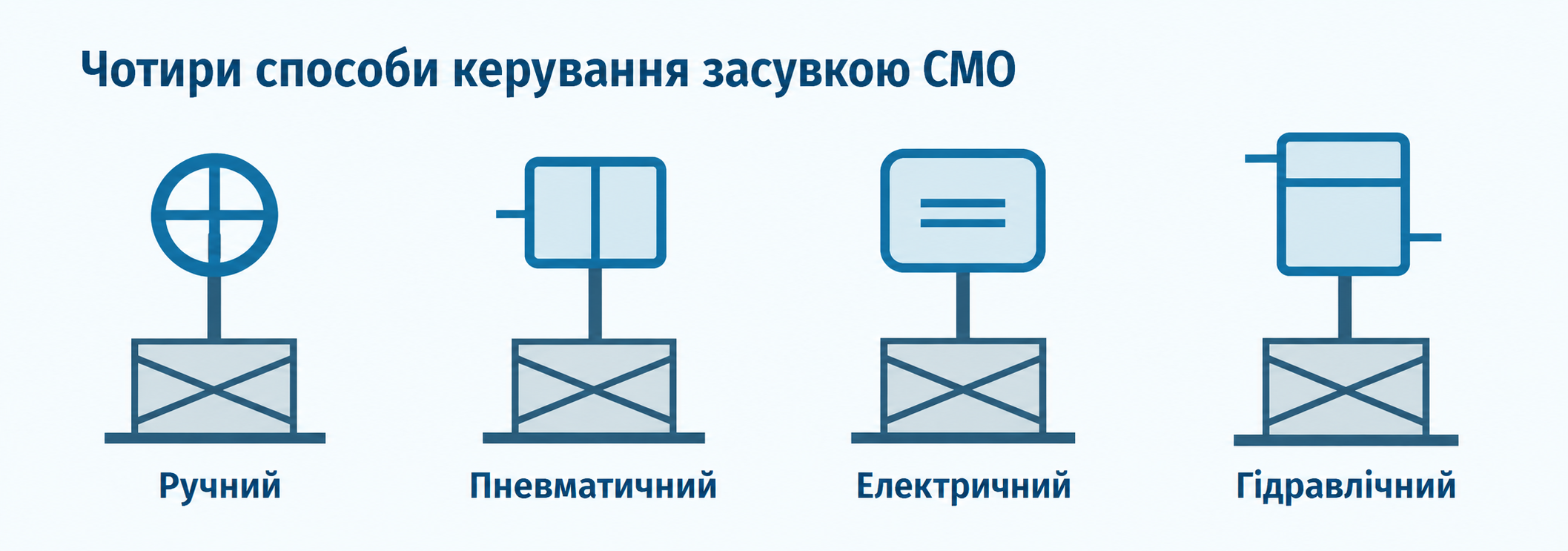

Схема для порівняння принципів керування. Не є кресленням конкретної моделі приводу.

Особливість засувок СМО — взаємозамінність приводів

Уявімо звичайну ситуацію: підприємство встановило засувку з маховиком, а за рік автоматизувало виробничу лінію. Чи обов'язково через це міняти всю засувку? Не завжди.

Для низки серій засувок СМО передбачена взаємозамінність приводів. Наприклад, засувка шиберна серії А СМО VALVES дає можливість їх заміни, за винятком важільного виконання.

Це означає, що перехід з ручного керування на автоматичне може бути технічно можливим без заміни засувки.

Саме тому ще на етапі замовлення корисно повідомити спеціалістам, якщо в майбутньому планується автоматизація. Це допоможе обрати виконання, яке буде простіше модернізувати та без особливих зусиль її здійснити.

Як підібрати привід до конкретної засувки?

Найчастіша помилка — спочатку вибрати привід, а вже потім намагатися пристосувати його до засувки. Так, у нашій практиці таких випадків вистачає.

Для підбору знадобляться дані про тип і діаметр засувки, робоче середовище, робочий тиск, температуру, частоту відкривання та закривання.

Окремо важливо зрозуміти, чи потрібне дистанційне керування, який час спрацьовування допустимий та що має статися із засувкою у разі втрати живлення або стисненого повітря.

Якщо привід потрібно встановити не на нову, а на вже працюючу засувку, виникають додаткові питання: як визначити потрібний крутний момент, перевірити тип штока та приєднувальний фланець?

Ці моменти наші фахівці детальніше розібрали в матеріалі «Підбираємо та встановлюємо електропривід для засувок» .

Там є практичні рекомендації саме для випадків, коли існуючу арматуру потрібно перевести з ручного на автоматичне керування.

Щоб не збирати всю інформацію в довільній формі, СМО Україна підготувала сторінку опитувальних листів .

Чи діє на привід така сама гарантія, як на засувку?

Це варто з'ясувати до оформлення замовлення. СМО Україна зазначає, що гарантія на запірну арматуру залежить від серії та умов експлуатації й може становити від 1 до 10 років.

Однак це не означає автоматично, що на встановлений привід діє той самий строк.

Гарантійні умови для конкретного приводу, особливо якщо це обладнання іншого виробника, потрібно уточнювати в комерційній пропозиції та супровідних документах.

При постачанні слід перевірити зазначені строки, умови експлуатації й обслуговування.

Чому засувки з приводами варто замовляти у компанії СМО Україна?

Коли йдеться про промислову запірну арматуру, важлива не лише ціна самого виробу. Потрібно, щоб засувка відповідала параметрам системи, а її привід був правильно підібраний і сумісний з конкретним виконанням.

СМО Україна представляє завод виробник CMO VALVES уже більше 8 років, має великі складські запаси , допомагає з технічним підбором запірної арматури та надає супровідні документи до поставленого обладнання. Окрім того, компанія долучається до проектних робіт, та не лише допомагає підібрати засувки, а й пропонує шеф монтаж її на об'єктах відповідно до норм та правил монтажу та введення в експлуатацію.

Це особливо важливо, коли засувка працюватиме зі складним середовищем або підприємство планує подальшу модернізацію засувки, наприклад заміняти ножі та ущільнення сідла, або проводити тюнінг відносно поліпшень та модернізації виробництва.
