Последствия некорректного монтажа сильфонных компенсаторов

В современных инженерных сетях сильфонные компенсаторы являются критически важными элементами, обеспечивающими стабильность и безопасность всей трубопроводной системы. Однако из-за того, что стенки сильфона изготавливаются из относительно тонкого металла для достижения максимальной гибкости, этот узел наиболее уязвим к ошибкам проектирования и монтажа.

Неправильная установка сильфонного компенсатора не только сокращает срок его службы, но и может привести к масштабным авариям, остановке производства и колоссальным финансовым потерям. В этой статье мы разберем, как избежать критических ошибок и обеспечить надежную работу системы.

1. Для чего предназначены сильфонные компенсаторы и их основные функции

Сильфонный компенсатор — это гибкий элемент трубопровода, который работает как «пружина». Его основная задача — компенсировать и балансировать нагрузки от давления, температуры и вибрационных колебаний на трубы, насосы и запорную арматуру. Современные и качественные сильфонные компенсаторы HKS способны работать в чрезвычайно широком температурном диапазоне от -90 °C до +400 °C при значительных вибрационных нагрузках и перепадах температур.

Основные функции, которые они выполняют:

• Компенсация температурного расширения: При изменении температуры трубопроводы удлиняются или укорачиваются. Сильфон поглощает осевые (сжатие/растяжение), сдвиговые и угловые перемещения.
• Поглощение вибраций: Снижают высокочастотные вибрации и гидроудары, создаваемые насосами, компрессорами и другим динамическим оборудованием.
• Снижение напряжений в системе: Предотвращают деформацию и разрушение сварных швов и фланцевых соединений под воздействием внутреннего давления.

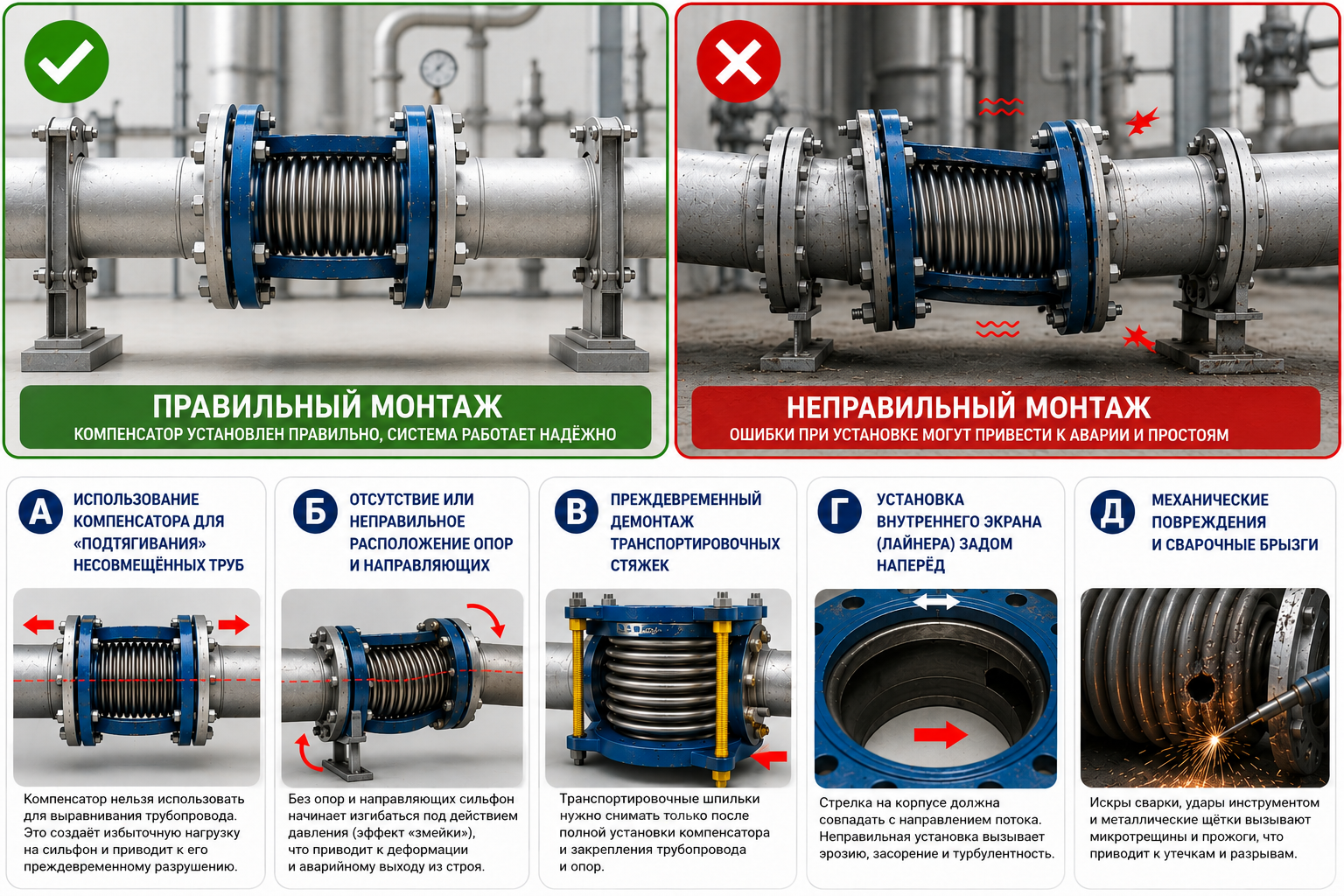

2. ТОП-5 самых распространенных ошибок при монтаже (на основе мировой практики)

Мировой опыт эксплуатации трубопроводных систем показывает, что большинство преждевременных поломок сильфонов вызвано несоблюдением инструкций при выполнении монтажных работ. Зарубежные инженерные институты выделяют несколько ключевых ошибок:

А. Использование компенсатора для «подтягивания» несовмещенных труб

Часто монтажные бригады пытаются компенсировать погрешности сварки или кривизну трубопровода путем растяжения, сжатия либо скручивания компенсатора при болтовом соединении. Если сильфон заранее смонтирован с перекосом, он уже находится под критическим напряжением. Когда система начнет нагреваться, дополнительное тепловое расширение начнет разрушать узел. Чтобы узнать больше об основных правилах монтажа, вы можете ознакомиться с нашей инструкцией по монтажу сильфонных компенсаторов на трубопроводе.

Б. Отсутствие или неправильное расположение опор и направляющих

Сильфон рассчитан на восприятие строго определенных векторов перемещения. Если в системе отсутствуют неподвижные опоры (anchors) или направляющие (guides), компенсатор под воздействием внутреннего давления начнет неконтролируемо изгибаться в сторону (эффект «змейки»), что приведет к его деформации.

В. Преждевременный демонтаж транспортировочных стяжек

Транспортировочные шпильки (желтого или красного цвета) фиксируют сильфон в правильном положении во время перевозки и установки. Их необходимо снимать только после полного закрепления трубопровода и установки всех опор. Если снять их преждевременно, компенсатор может сместиться от первоначальной формы еще до запуска системы.

Г. Установка внутреннего экрана (лайнера) в неправильном направлении

Если компенсатор оснащен внутренней защитной гильзой, направление стрелки на корпусе должно совпадать с направлением движения рабочей среды. Установка в обратном направлении приводит к тому, что поток среды попадает под гильзу, вызывая эрозию сильфона, засорение гофры твердыми частицами и турбулентность. Подробные характеристики и различные исполнения таких устройств (в том числе с защитными экранами) представлены в разделе о линзовом компенсаторе HKS.

Д. Механические повреждения и сварочные брызги

Из-за тонкой структуры металла сильфона любая искра от сварки, удар инструментом или использование стальных щеток при зачистке создают микротрещины. Капли расплавленного металла прожигают микроскопические отверстия, которые под воздействием рабочего давления превращаются в разрывы.

3. Последствия неправильного монтажа: чем рискует предприятие?

Последствия игнорирования правил монтажа обычно развиваются по нескольким сценариям, каждый из которых является критическим для бизнеса:

• Катастрофический разрыв сильфона: При превышении допустимого давления или из-за отсутствия опор сильфон может разрушиться. Это приводит к утечке горячей воды, пара, газа или агрессивных химических веществ, что представляет прямую угрозу жизни персонала.
• Преждевременный износ металла: Даже незначительное превышение допустимого угла смещения или осевого сжатия сокращает циклический ресурс компенсатора с расчетных 10 000–20 000 циклов до нескольких десятков. Сильфон покрывается сетью трещин и начинает протекать.
• Разрушение смежного оборудования: Если компенсатор заблокирован или установлен неправильно, огромные усилия температурного расширения передаются дальше по трубопроводу. В результате возникают сорванные фланцы, трещины в корпусах дорогостоящих насосов и деформация теплообменников. Для систем с комбинированными нагрузками иногда целесообразно применять альтернативные решения, о которых можно узнать в общем каталоге компенсаторы и виброкомпенсаторы CMO Украина.

Анализ технических ошибок и их последствий

Заключение

Сильфонный компенсатор — это не просто «кусок гофрированной трубы», а высокотехнологичное инженерное изделие. Чтобы избежать финансовых потерь из-за простоев производства и замены дорогостоящего оборудования, монтаж должен выполняться строго в соответствии с чертежами производителя, с обязательным контролем соосности трубопроводов и правильным расположением опорных точек.

Дополнительную техническую информацию по выбору и приобретению оборудования, а также правильному проектированию трубопроводных узлов читайте в статье на нашем сайте: Компенсаторы для трубопроводных систем от CMO.
