Монтаж сильфонных компенсаторов на трубопроводе

На промышленных производствах всегда присутствуют системы трубопроводов, по которым двигаются различные типы сред, различных температур и с различными давлениями. В следствие таких влияний, трубопроводные системы испытывают изменения такие как растягивание и стягивание, также в зависимости от присутствия насосов и других механизмов - сдвиги и скручивания. Во избежание разрушения системы трубопроводов и продления ее срока службы устанавливают сильфонные компенсаторы. Сильфонные компенсаторы принимают на себя такие нагрузки как растягивание и сжатие, благодаря гофрированному элементу (сильфону) в конструкции. Сильфон сделан из гибкого материала AISI 304. Ограничители движения обеспечивают жесткость компенсатора к скручиванию и скосу, для таких целей используют виброкомпенсаторы.

Функции сильфонных компенсаторов:

• Компенсация сжатий или растяжений трубопроводных систем вызванных различными факторами;
• Обеспечение гибкости системы, с целью уберечь от разрушительной силы гидроудара;
• Уберечь элементы трубопроводной системы от разрушения;
• Обеспечение более долгого срока службы системы.

Требования к монтажу сильфонных компенсаторов:

• Транспортировка сильфонных компенсаторов должна производиться в специальных упаковках для сохранения всех элементов в целостности;
• Пока компенсатор не установлен в систему подвергать его деформациям противопоказано;
• Монтаж позволено осуществлять только строго в плюсовой температуре по Цельсию. При температурах наружного воздуха ниже -10°С необходимо проводить в обустроенных кабинах, в которых температура воздуха в зоне сварки должна поддерживаться выше указанной.

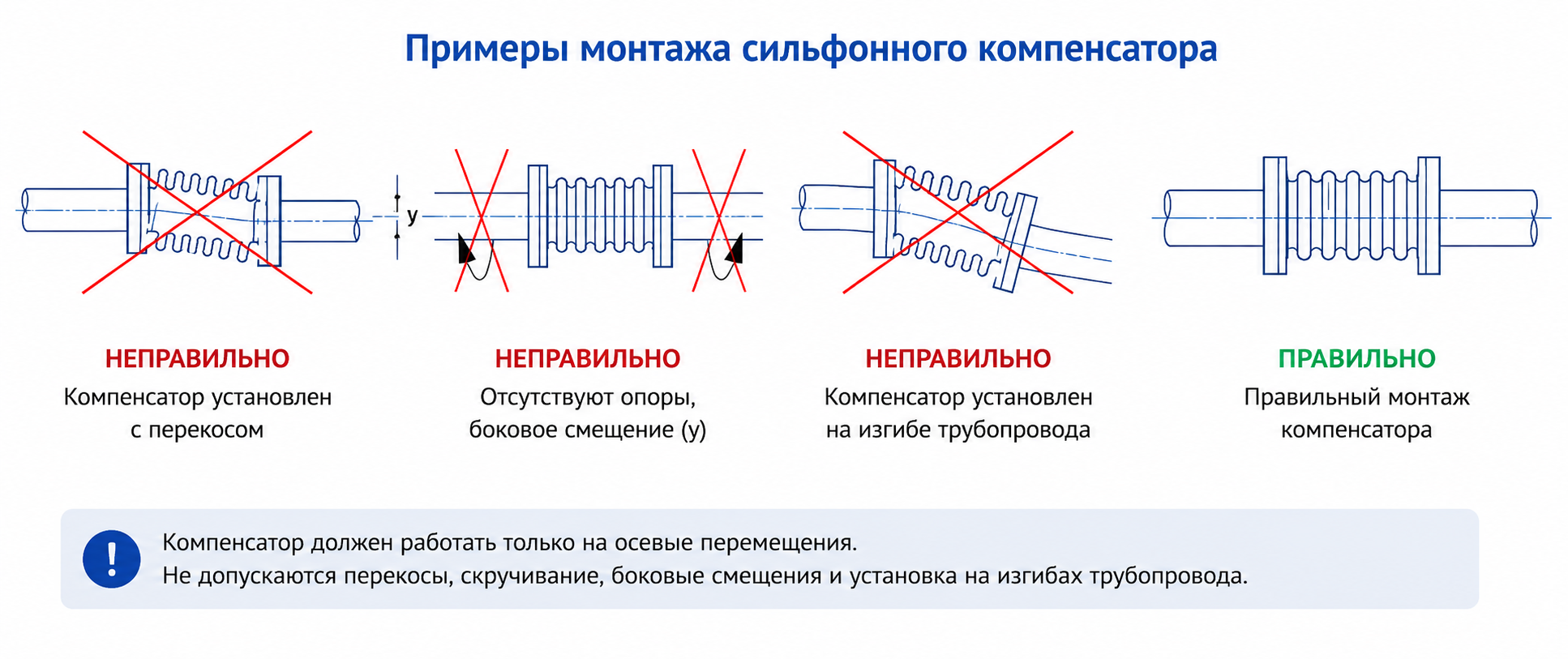

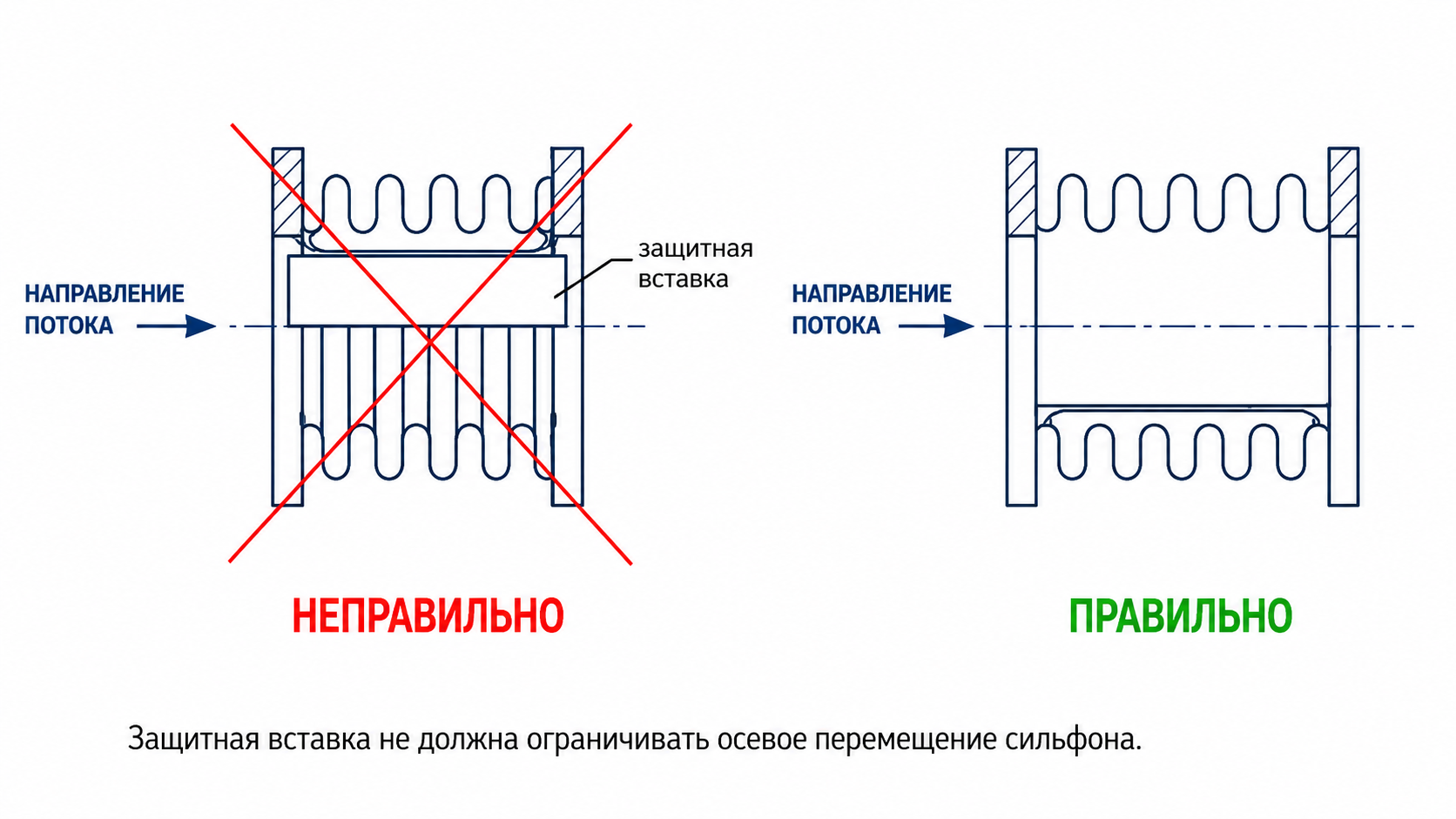

• Устанавливаться компенсатор должен так, что бы поток рабочей среды двигался со стороны места приварки внутренней вставки в компенсаторе;

• Между двумя жесткими опорами можно установить только один сильфонный компенсатор;
• Необходимо размещать компенсатор ближе к той части трубопроводной системы где присутствует опора трубопровода;
• Расстояние точки монтажа компенсатора от фиксированной опоры должно составлять как минимум два диаметра компенсатора, максимум четыре;

• Монтаж сильфонных компенсаторов не рекомендовано производить на перегибах.
• Между двумя компенсаторами должна быть одна фиксированная опора.
• Не устанавливать на участках где может быть нагрузка скручивания перегиба  или скоса.

• Когда монтируется компенсатор под приварку, сильфон следует защитить от попадания горячих брызг металла;
• Монтаж следует производить только чистых компенсаторов;
• Монтаж должен производиться по документации проекта на трубопровод;
• Смонтированные компенсаторы должны быть удалены от конструкций, оборудования и трубопроводов на расстояния, превышающие допустимые перемещения компенсаторов.

Место установки сильфонных компенсаторов

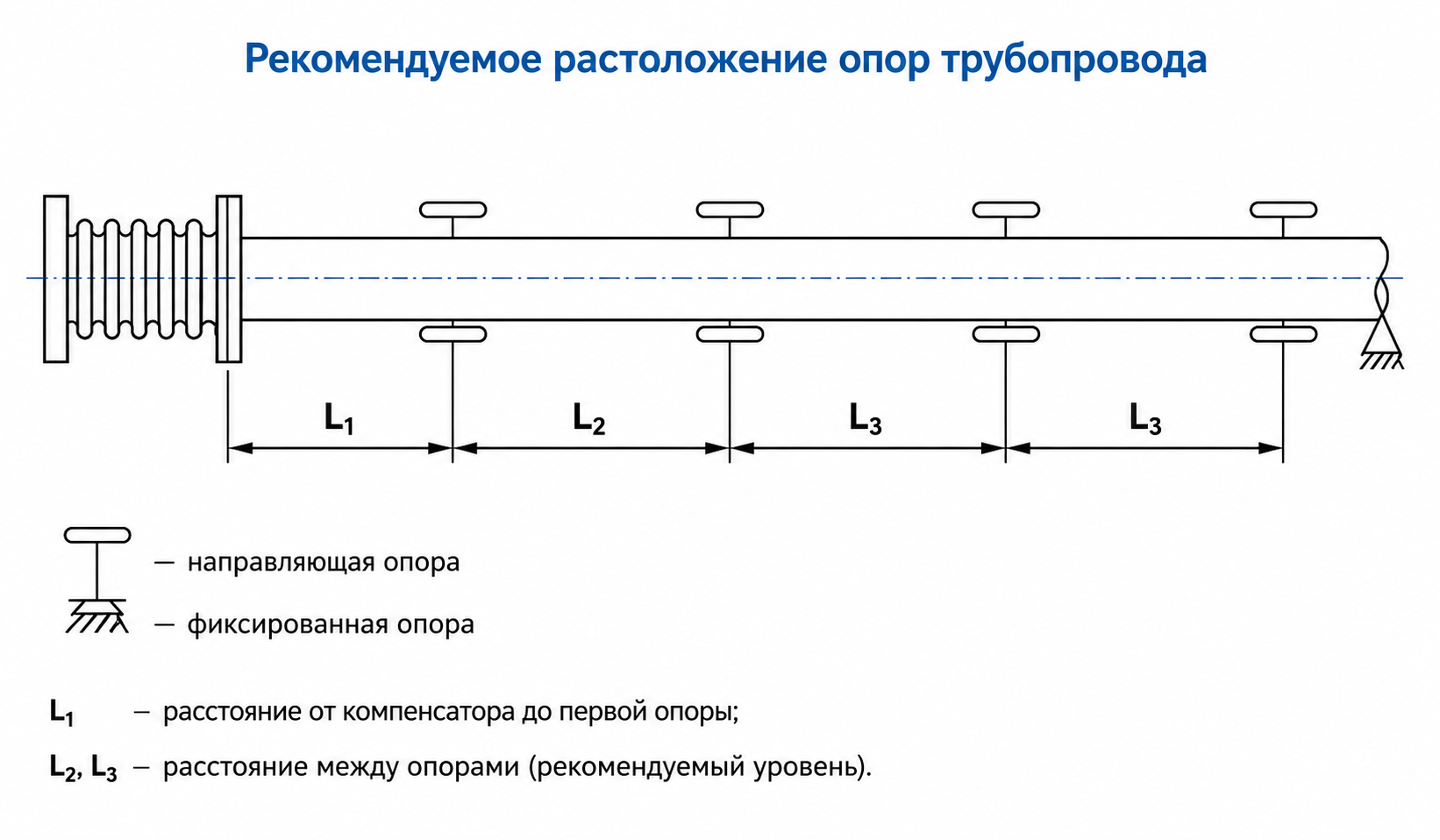

Установка опор один из ключевых моментов правильного монтажа. Правила здесь диктует тот момент, что трубопроводная конструкция не должна испытывать поперечных деформаций, поэтому: сильфонные компенсаторы нужно устанавливать между подвижными опорами которые находятся на оси трубопровода. Поэтому рекомендуем серьезно отнестись к выбору и правильной схеме расстановки опор.

Существуют фиксированные и не фиксированные опоры. Необходимо правильно выбрать точки фиксированных опор и скользящих. Между опорами должен быть рассчитан необходимый интервал учитывающий максимальную и минимальную компенсационную способность компенсаторов, в случае изменений длинны труб.

Для того, что бы правильно учесть возможные максимальные и минимальные расширения, необходимо учитывать характеристики каждой  трубопроводной системы индивидуально. Возможные расширения сильфонных компенсаторов представляем в таблице.

Таблица значений для сильфонного компенсатора фланцевого 42А

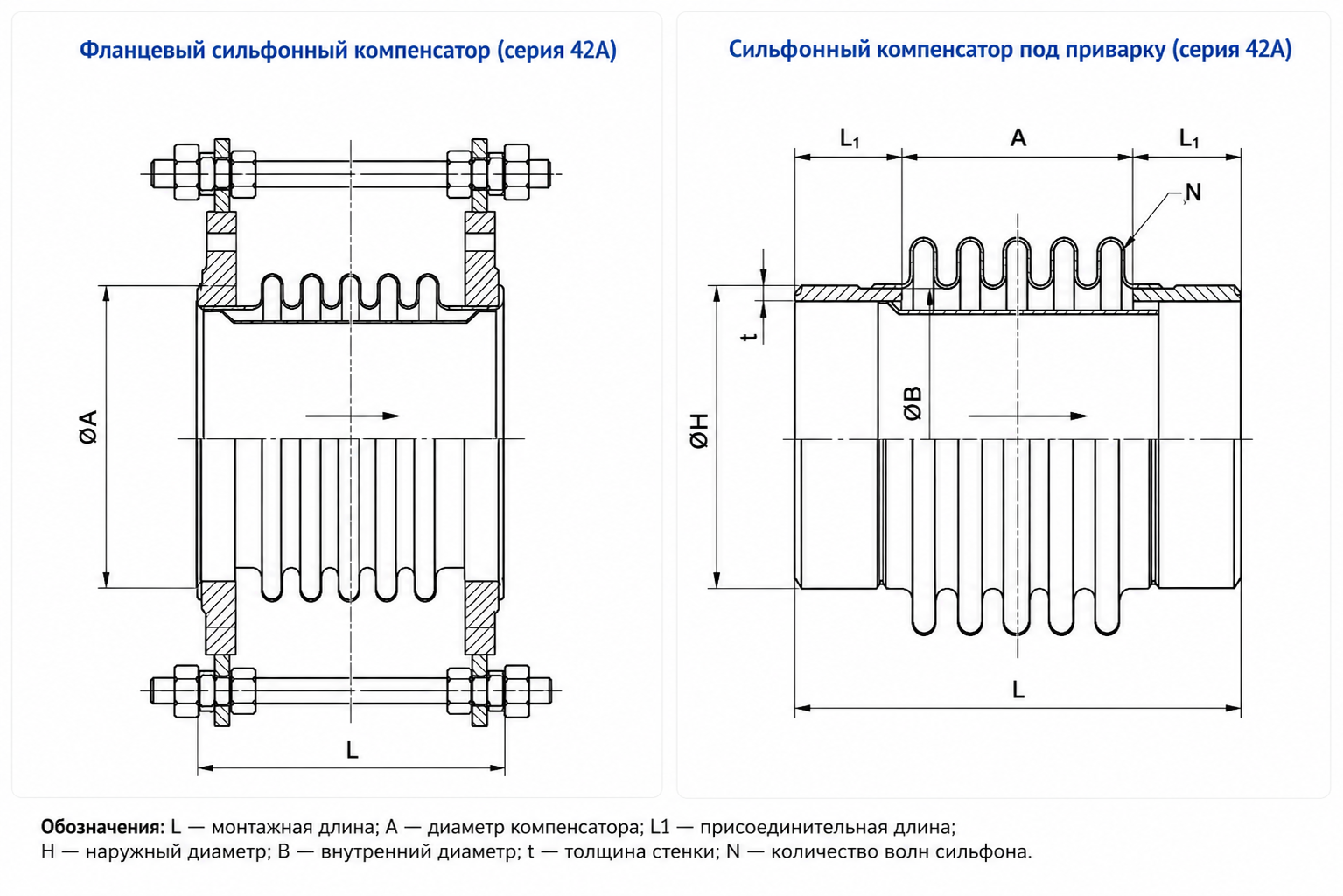

Где:

DN – диаметр номинальный (мм);

L – монтажная длинна (мм);

A – диаметр компенсатора (мм);

N – количество волн на гофре сильфона;

Осевое смещение (мм).

Таблица значений для сильфонного компенсатора под приварку 42А

Где:

DN – диаметр номинальный (мм);

L – монтажная длинна (мм);

A – диаметр компенсатора (мм);

HxTxL – высота х толщина х длинна (мм) приварного конца;

B – диаметр внутреннего вкладыша (мм);

N – количество волн на гофре сильфона.

Осевое смещение (мм).

Также из таблиц можно увидеть как у каждого типа компенсатора будет изменяться показатель максимального давления в зависимости от температуры,  а от диаметра варьируются показатели сжатия и растягивания. Так например компенсатор сильфонный фланцевый Ду32 может удлиниться на 10 мм и сузиться на 25 мм. Ду150 может удлиниться на 8 мм и сузиться на 25 мм, Ду350 может удлиниться на 10 мм и сузиться на 40 мм. От температуры рабочей среды зависит давления: при температуре 50⁰С Pn составляет 16 Бар, 100⁰С Pn – 14,6 Бар, 150⁰С Pn – 12,3 Бар, 200⁰С Pn – 11,3 Бар, 250⁰С Pn – 10 Бар, 300⁰С Pn – 9,5 Бар, 350⁰С Pn – 8 Бар, 400⁰С Pn – 6 Бар. Полные данные в таблице выше.

Компенсаторы выходят из строя даже в случае одноразового сжатия или растяжения не в рамках указанных максимальных значений от производителя. В таком случае рекомендуется их заменить.

Компенсаторы могут монтироваться как на открытых так и на закрытых системах, они не подвергаются коррозии поскольку покрыты краской Epoxy 250μM.

Монтаж сильфонных компенсаторов:

• Провести испытания трубопроводной системы на прочность и герметичность, из необходимого участка на месте, указанном в проекте, вырезается «катушка»;
• Зачистить концы труб;
• Компенсатор предварительно сжать или растянуть на 50% от максимальных показателей;
• Смонтировать компенсатор с помощью фланцев или приварить к трубе.

Сильфонные компенсаторы СМО обеспечивают 100% герметичность системы. Не требуют дополнительного технического обслуживания.

У компании СМО Украина всегда в наличии на складе компенсаторы серий 42А фланцевые осевые и компенсаторы под приварку до Ду 400. Если вам необходимо диаметр больше – мы пришлем его под заказ.

Для правильного подбора оборудования обращайтесь к нашим специалистам через раздел контакты.
