Монтаж сильфонних компенсаторів на трубопроводі

На промислових виробництвах завжди присутні системи трубопроводів, по яких рухаються різні типи середовищ, різних температур і з різними тисками. В наслідок таких впливів, трубопровідні системи зазнають змін такі як розтягування і стиснення, також в залежності від присутності насосів і інших механізмів - зсуви і скручування. Щоб уникнути руйнування системи трубопроводів і продовження її терміну служби встановлюють сильфонні компенсатори. Сильфонні компенсатори приймають на себе такі навантаження як розтягування і стиснення, завдяки гофрованому елементу (сильфони) в конструкції. Сильфон зроблений з гнучкого матеріалу AISI 304. Обмежувачі руху забезпечують жорсткість компенсатора до скручування і скосу, для таких цілей використовують віброкомпенсатори.

Функції сильфонних компенсаторів:

• Компенсація стиснень або розтягувань трубопровідних систем викликаних різними факторами;
• Забезпечення гнучкості системи, з метою вберегти від руйнівної сили гідроудару;
• Вберегти елементи трубопровідної системи від руйнування;
• Забезпечення більш довгого терміну служби системи.

Вимоги до монтажу сильфонних компенсаторів:

• Транспортування сильфонних компенсаторів повинно проводитися в спеціальних упаковках для збереження всіх елементів в цілісності;
• Поки компенсатор не встановлено в систему піддавати його деформаціям  протипоказано;
• Монтаж дозволено здійснювати тільки строго в плюсовій температурі за Цельсієм. При температурах зовнішнього повітря нижче -10°С необхідно проводити в облаштованих кабінах, в яких температура повітря в зоні зварювання повинна підтримуватися вище зазначеної.

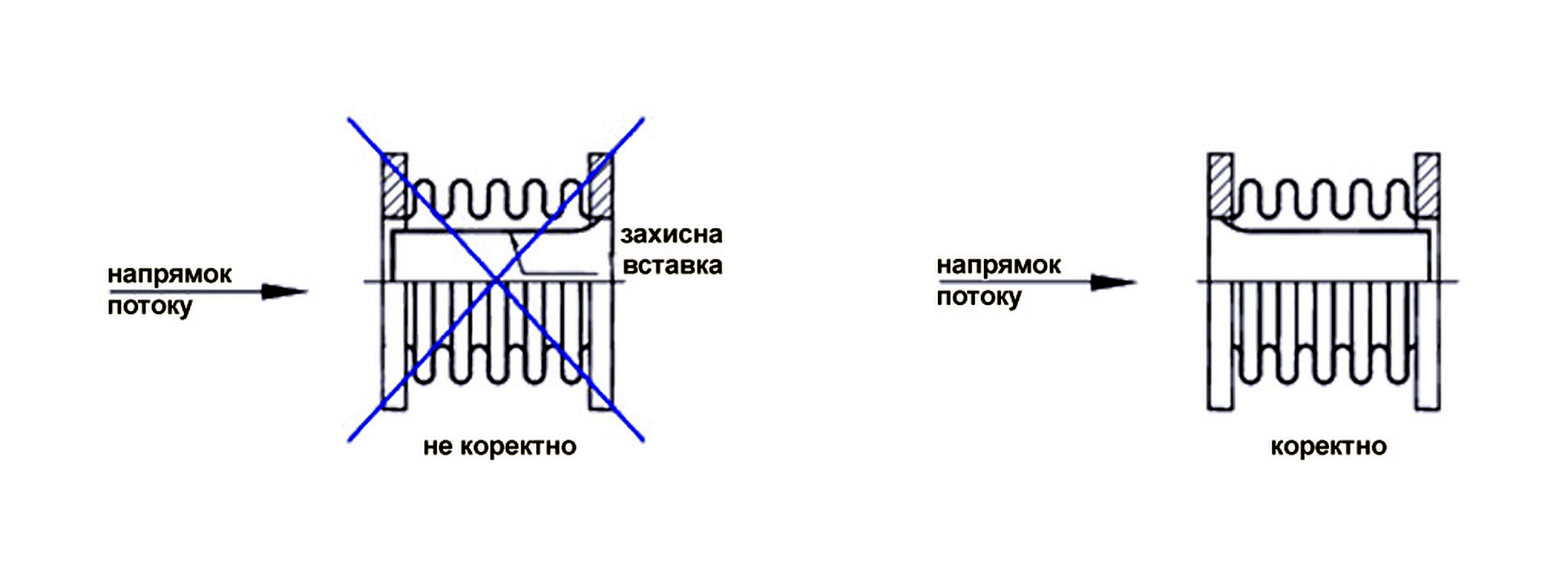

• Установлюватися компенсатор повинен так, що б потік робочого середовища рухався з боку місця приварки внутрішньої вставки в компенсаторі;

• Між двома жорсткими опорами можна встановити тільки один сильфонний компенсатор;
• Необхідно розміщувати компенсатор ближче до тієї частини трубопровідної системи де присутня опора трубопроводу;
• Відстань точки монтажу компенсатора від фіксованої опори має становити як мінімум два діаметра компенсатора, максимум чотири;

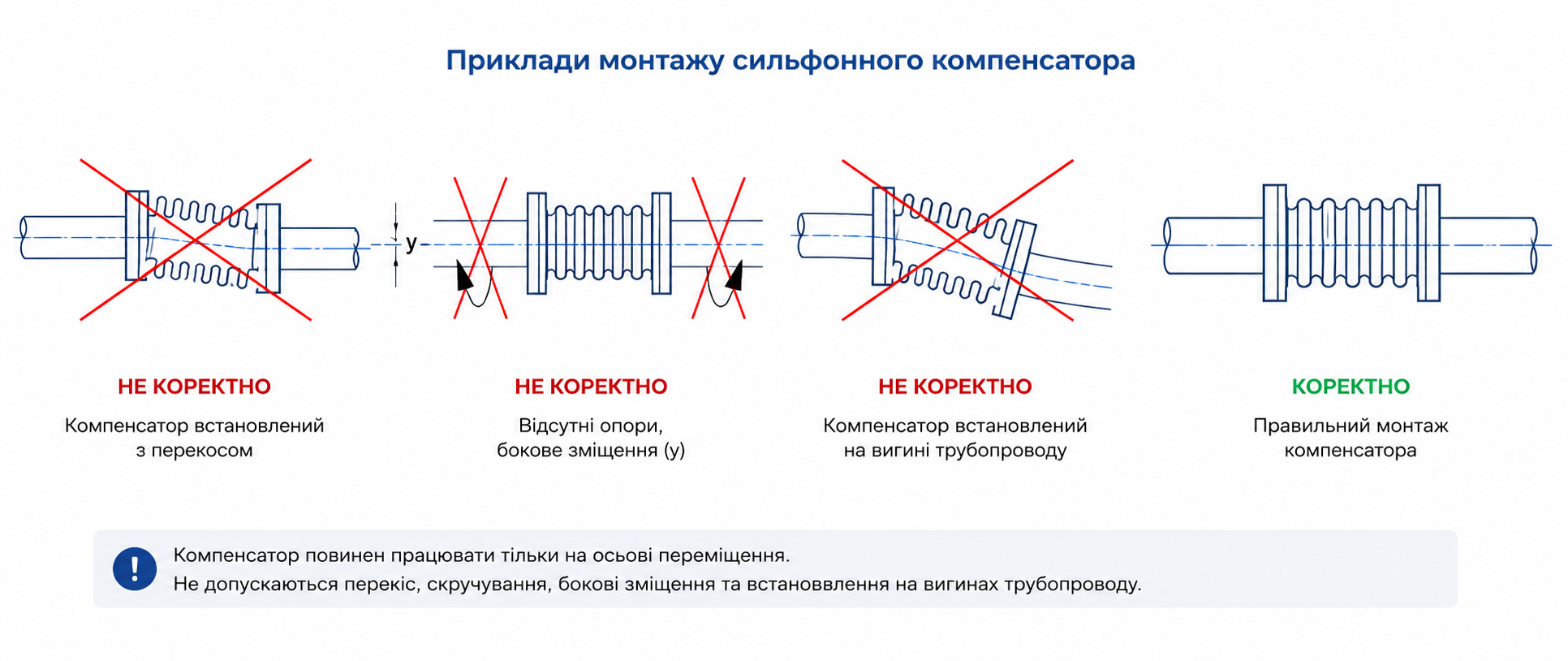

• Монтаж сильфонних компенсаторів не рекомендовано здійснювати на перегині.
• Між двома компенсаторами повинна бути одна фіксована опора.
• Не встановлювати на ділянках де може бути навантаження скручування перегину або скосу.

• Коли монтується компенсатор під приварку, сильфон слід захистити від попадання гарячих бризок металу;
• Монтаж слід проводити тільки чистих компенсаторів;
• Монтаж повинен відбуватися по документації проекту на трубопровід;
• Змонтовані компенсатори повинні бути віддалені від конструкцій, обладнання та трубопроводів на відстані, що перевищує допустимі переміщення компенсаторів.

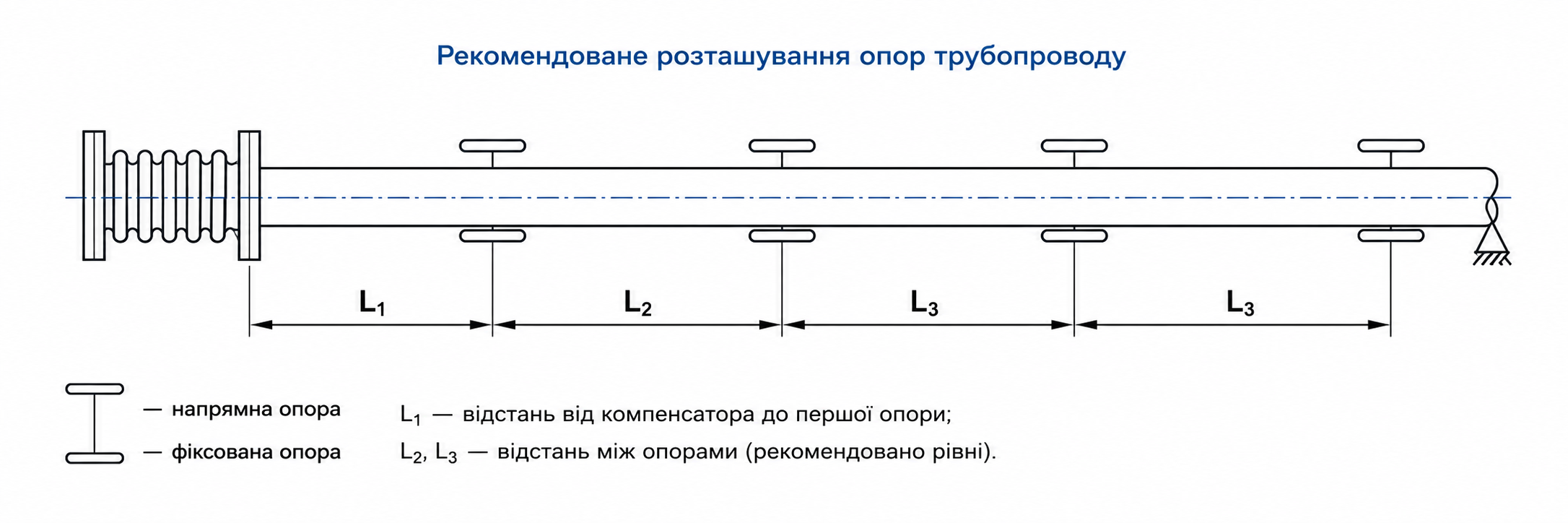

Місце установки сильфонних компенсаторів

Установка опор один із ключових моментів правильного монтажу. Правила тут диктує той момент, що трубопровідна конструкція не повинна відчувати поперечних деформацій, тому: сильфонні компенсатори потрібно встановлювати між рухомими опорами які знаходяться на осі трубопроводу. Тому рекомендуємо серйозно поставитися до вибору і правильної схеми розстановки опор.

Існують фіксовані і не фіксовані опори. Необхідно правильно вибрати точки фіксованих опор і ковзаючих. Між опорами повинен бути розрахований необхідний інтервал, що враховує максимальну і мінімальну компенсаційну здатність компенсаторів, в разі змін довжини труб.

Для того, що б правильно врахувати можливі максимальні і мінімальні розширення, необхідно враховувати характеристики кожної трубопровідної системи індивідуально. Можливі розширення сильфонних компенсаторів представляємо в таблиці.

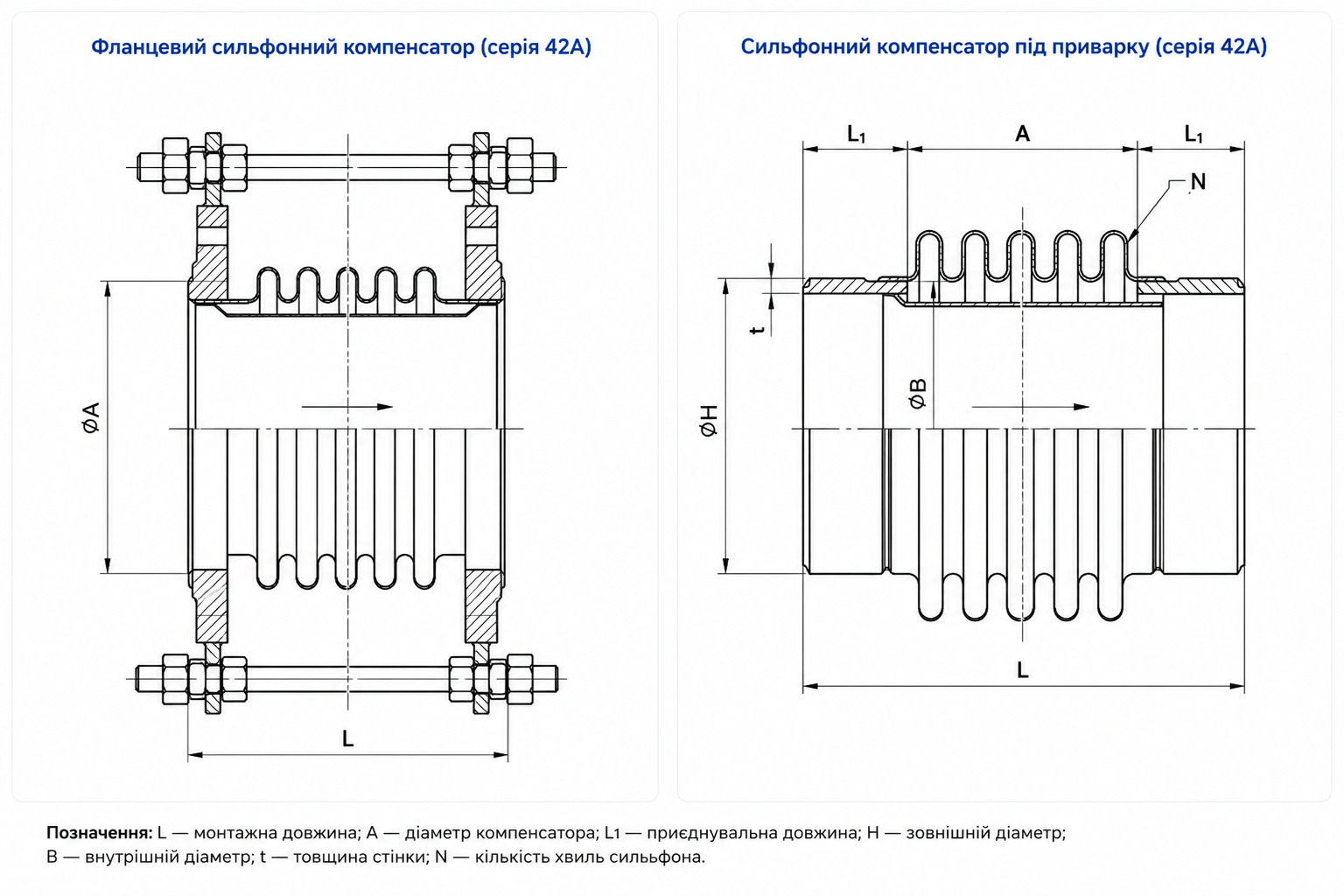

Таблиця значень для сильфонного компенсатора фланцевого 42А

де:

DN - діаметр номінальний (мм);

L - монтажна довжина (мм);

A - діаметр компенсатора (мм);

N - кількість хвиль на гофрі сильфону;

Осьовий зсув (мм).

Таблиця значень для сильфонного компенсатора під приварку 42А

де:

DN - діаметр номінальний (мм);

L - монтажна довжина (мм);

A - діаметр компенсатора (мм);

HxTxL - висота х товщина х довжина (мм) приварного кінця;

B - діаметр внутрішнього вкладиша (мм);

N - кількість хвиль на гофрі сильфону.

Осьовий зсув (мм).

Також з таблиць можна побачити як у кожного типу компенсатора буде змінюватися показник максимального тиску в залежності від температури, а від діаметра варіюються показники стиснення і розтягування. Так наприклад компенсатор сильфонний фланцевий Ду32 може подовжиться на 10 мм і звузитися на 25 мм. Ду150 може подовжиться на 8 мм і звузитися на 25 мм, Ду350 може подовжиться на 10 мм і звузитися на 40 мм. Від температури робочого середовища залежить тиск: при температурі 500⁰С Pn становить 16 Бар, 1000⁰С Pn - 14,6 Бар, 1500⁰С Pn - 12,3 Бар, 2000⁰С Pn - 11,3 Бар, 2500⁰С Pn - 10 Бар, 3000⁰С Pn - 9, 5 Бар, 3500⁰С Pn - 8 Бар, 4000⁰С Pn - 6 Бар. Повні дані в таблиці вище.

Компенсатори виходять з ладу навіть у випадку одноразового стиснення або розтягування не в рамках зазначених максимальних значень від виробника. У такому випадку рекомендується їх замінити.

Компенсатори можуть монтуватися як на відкритих так і на закритих системах, вони не піддаються корозії оскільки покриті фарбою Epoxy 250μM.

Монтаж сильфонних компенсаторів:

• Провести випробовування трубопровідної системи на міцність і герметичність, з необхідної ділянки на місці, вказаному в проекті, вирізається «котушка»;
• Зачистити кінці труб;
• Компенсатор попередньо стиснути або розтягнути на 50% від максимальних показників;
• Змонтувати компенсатор за допомогою фланців або приварити до труби.

Сильфонні компенсатори СМО забезпечують 100% герметичність системи. Не вимагають додаткового технічного обслуговування.

У компанії СМО Україна завжди в наявності на складі компенсатори серій 42А сильфонні фланцеві осьові і компенсатори сильфонні під приварку до Ду 400. Якщо вам необхідно діаметр більше - ми надішлемо його під замовлення.

Для правильного підбору обладнання звертайтеся до наших фахівців через розділ контакти.
