Наслідки некоректного монтажу сильфонних компенсаторів

У сучасних інженерних мережах сильфонні компенсатори є критично важливими елементами, які забезпечують стабільність і безпеку всієї системи трубопроводів. Проте через те, що стінки сильфона виготовляються з відносно тонкого металу для досягнення максимальної гнучкості, цей вузол є найбільш вразливим до помилок проектування та монтажу.

Неправильне встановлення сильфонного компенсатора не просто скорочує термін його служби, а й може призвести до масштабних аварій, зупинки виробництва та колосальних фінансових збитків. У цій статті ми розберемо, як уникнути критичних помилок та забезпечити надійну роботу системи.

1. Для чого призначені сильфонні компенсатори та їхні головні функції

Сильфонний компенсатор — це гнучкий елемент трубопроводу, який працює як “пружина”. Його головне завдання — компенсувати та балансувати навантаження тиску, температур та вібраційних коливань на труби, насоси, запірну арматуру. Сучасні та якісні сильфонні компенсатори HKS здатні працювати у надзвичайно широкому температурному діапазоні від -90 °C до +400 °C з великим вібраційним коливанням та перепадами термператур.

Найпоширеніші функції, які вони покривають:

• Компенсація температурного розширення: При зміні температури середовища трубопроводи подовжуються або коротшаються. Сильфон поглинає ці осьові (осьове стиснення/розширення), зсувні та кутові зміщення.
• Поглинання вібрацій: Зменшують високочастотні вібрації та гідроудари, що генеруються насосами, компресорами чи іншим динамічним обладнанням.
• Зниження напруги в системі: Запобігають деформації та руйнуванню зварних швів і фланцевих з'єднань під дією внутрішнього тиску.

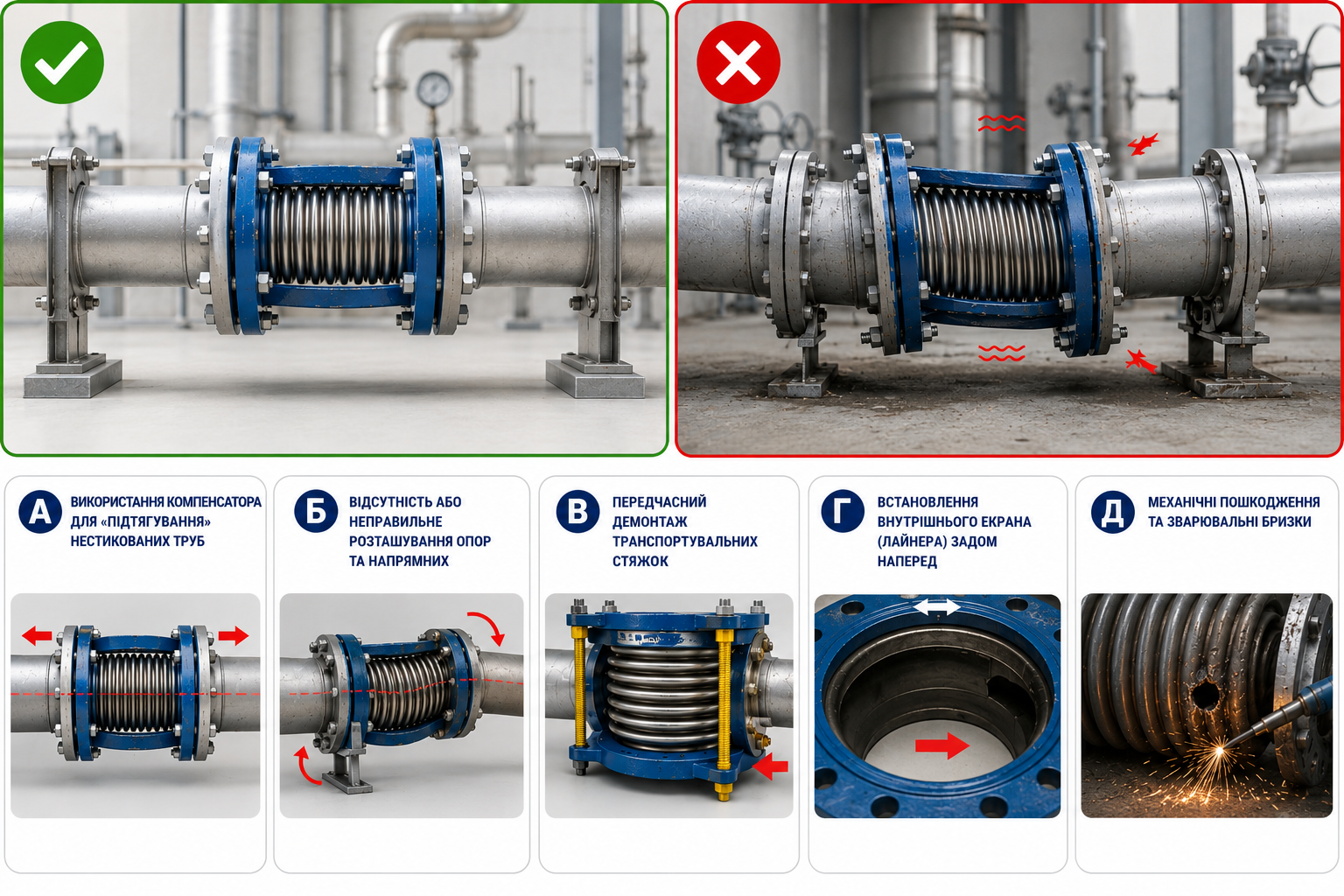

2. ТОП-5 найпоширеніших помилок при монтажі (на основі світової практики)

Світовий досвід експлуатації трубопровідних систем показує, що більшість передчасних поломок сильфонів спричинені недотриманням інструкцій під час монтажних робіт. Зарубіжні інженерні інститути виділяють кілька ключових помилок:

А. Використання компенсатора для «підтягування» нестикованих труб

Часто монтажні бригади намагаються компенсувати похибки зварювання чи кривизну трубопроводу шляхом розтягування, стиснення або скручування компенсатора під час болтового з'єднання. Якщо сильфон заздалегідь змонтований із перекосом, він уже перебуває під критичною напругою. Коли система почне нагріватися, додаткове теплове розширення почте руйнувати вузол. Щоб дізнатися більше про базові правила монтажу, ви можете ознайомитися з нашою інструкцією про монтаж сильфонних компенсаторів на трубопроводі.

Б. Відсутність або неправильне розташування опор та напрямних

Сильфон розрахований на сприйняття строго визначених векторів руху. Якщо в системі відсутні нерухомі опори (anchors) або напрямні (guides), компенсатор під дією внутрішнього тиску почне неконтрольовано вигинатися вбік (ефект «змійки»), що призведе до його деформації.

В. Передчасний демонтаж транспортувальних стяжок

Транспортні шпильки (жовтого або червоного кольору) фіксують сильфон у правильному положенні під час перевезення та встановлення. Їх потрібно знімати тільки після повного закріплення трубопроводу та опор. Якщо зняти їх завчасно, компенсатор може зміститися з початкової форми ще до запуску системи.

Г. Встановлення внутрішнього екрана (лайнера) задом наперед

Якщо компенсатор оснащений внутрішньою захисною гільзою, напрямок стрілки на корпусі повинен збігатися з напрямком руху робочого середовища. Встановлення у зворотному напрямку призводить до того, що потік середовища затікає під гільзу, викликаючи ерозію сильфона, забивання гофри твердими частинками та турбулентність. Детальні характеристики та різні виконання таких пристроїв (зокрема із захисними екранами) представлені у розділі про лінзовий компенсатор HKS.

Д. Механічні пошкодження та зварювальні бризки

Через тонку структуру металу сильфона будь-яка іскра від зварювання, удар інструментом або використання сталевих щіток під час зачищення створюють мікротріщини. Краплі розплавленого металу пропалюють мікроскопічні отвори, які під дією робочого тиску перетворюються на розриви.

3. Наслідки некоректного монтажу: чим ризикує підприємство?

Наслідки ігнорування правил монтажу зазвичай розвиваються за кількома сценаріями, кожен з яких є критичним для бізнесу:

• Катастрофічний розрив сильфона: У разі перевищення допустимого тиску або через відсутність опор сильфон може вибухати. Це призводить до витоку гарячої води, пари, газу або агресивних хімікатів, що несе пряму загрозу життю персоналу.
• Передчасне зношення металу: Навіть невелике перевищення кута зсуву чи осьового стиснення скорочує циклічний ресурс компенсатора з розрахункових 10 000–20 000 циклів до кількох десятків. Сильфон покривається сіткою тріщин і починає протікати.
• Руйнування суміжного обладнання: Якщо компенсатор заблокований або неправильно встановлений, величезні зусилля теплового розширення передаються далі по трубі. Результат — вирвані фланці, тріщини в корпусах дорогих насосів, деформація теплообмінників. Для систем з комбінованими навантаженнями іноді доцільно застосовувати альтернативні рішення, про які можна дізнатися в загальному каталозі компенсатори та віброкомпенсатори СМО Україна.

Аналіз технічних помилок та їх наслідків

Висновок

Сильфонний компенсатор — це не просто «шматок гофрованої труби», а високотехнологічний інженерний виріб. Щоб уникнути фінансових втрат через простої виробництва та заміну дорогого обладнання, монтаж повинен виконуватися суворо за кресленнями виробника, з обов’язковим контролем співвісності трубопроводів та правильним розставленням опорних точок.

Додаткову технічну інформацію щодо вибору та придбання обладнання, правильного проектування вузлів читайте у статті на нашому сайті: Компенсатори для систем трубопроводів від СМО.
