Квалифицированный монтаж и обеспечение герметичности как основа срока службы и надежности щитовых затворов

Щитовой затвор может быть подобран по размерам, материалу, высоте водяного столба и типу уплотнения, но этого еще недостаточно для его надежной работы. Значительная часть проблем возникает уже непосредственно на объекте — из-за неровного основания, перекоса рамы, некачественного анкерного крепления или ошибок при бетонировании.

На практике даже небольшая деформация рамы может повлиять на то, как щит контактирует с уплотнением. Сначала это может быть почти незаметно, но со временем появляется подтекание, неравномерный износ уплотнения, увеличивается усилие на приводе, а в отдельных случаях щит начинает двигаться с перекосом.

Поэтому для щитовых затворов важны две вещи: грамотно подобранная конструкция и профессионально выполненный монтаж. Одно без другого не дает ожидаемого результата.

Компания СМО Украина поставляет щитовые затворы CMO Valves для очистных сооружений, каналов, резервуаров, гидротехнических сооружений, систем водоснабжения и водоотведения. Конструкция, тип уплотнения, материалы и способ монтажа подбираются в соответствии с условиями конкретного объекта.

От чего зависит герметичность щитового затвора

Герметичность обеспечивается не только резиновым уплотнением. Это результат работы всей конструкции:

• рамы;
• подвижного щита;
• направляющих;
• уплотнительных профилей;
• креплений;
• штока и привода;
• строительной конструкции, на которую установлен затвор.

Если хотя бы один из этих элементов установлен неправильно, нагрузка начинает распределяться неравномерно.

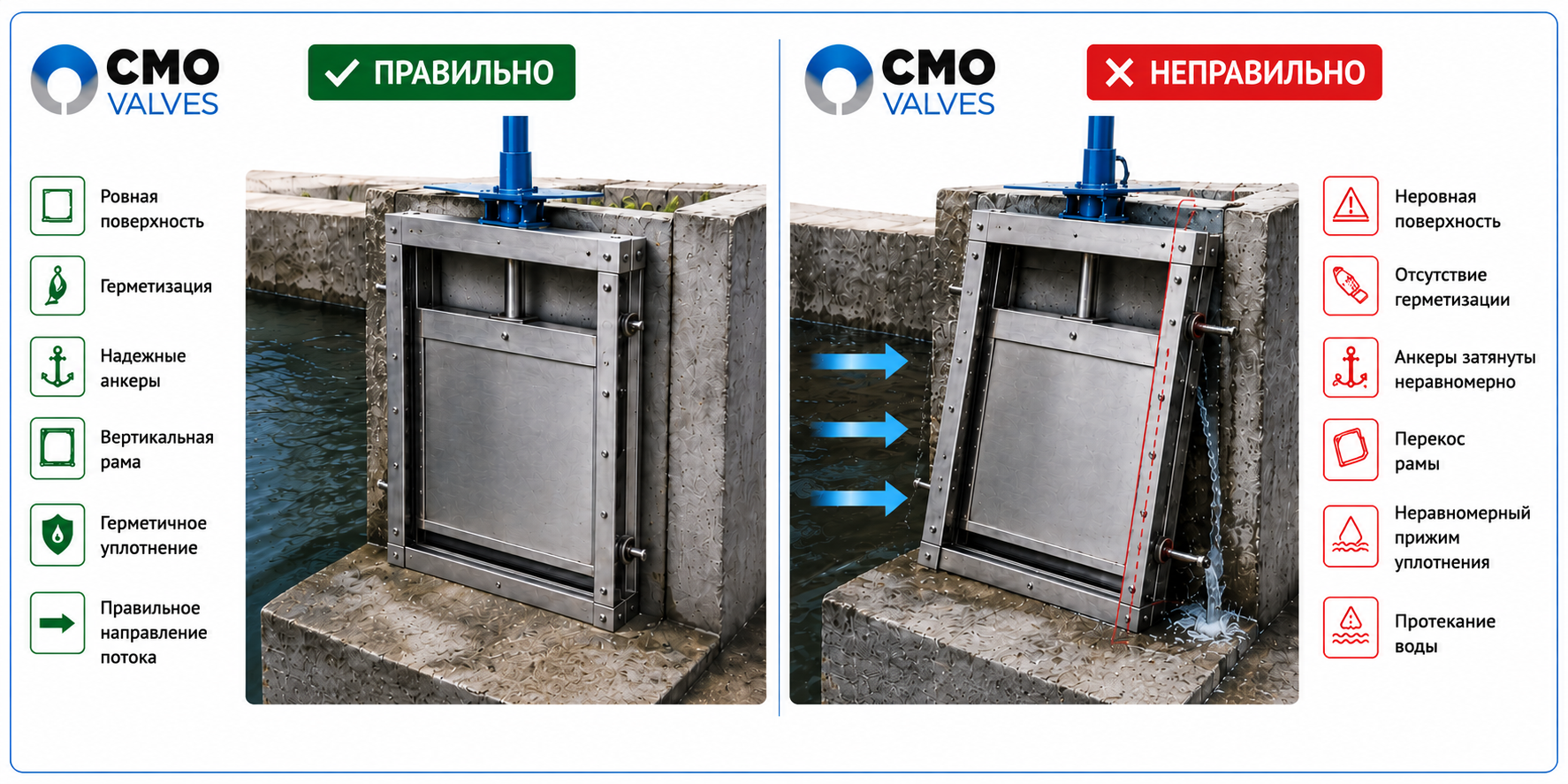

Например, если бетонная стена имеет неровности, а раму затвора просто сильно притянуть анкерами к поверхности, рама может повторить эти неровности и деформироваться. Внешне монтаж будет выглядеть завершенным, но геометрия затвора уже будет нарушена.

Именно поэтому при монтаже необходимо уделять отдельное внимание качеству поверхности, правильному анкерному креплению и контролю геометрии всей конструкции.

Подготовка места установки

Монтаж следует начинать не с крепления затвора, а с проверки строительной части. Поверхность бетона в зоне контакта с рамой должна быть ровной, гладкой и достаточно прочной. Для канального монтажа также проверяют вертикальность стенок и горизонтальность основания.

Не следует компенсировать значительные неровности стены более сильным затягиванием анкеров. Для металлической рамы это может закончиться деформацией и нарушением герметичности.

Монтаж щитового затвора СМО на стену

Настенный монтаж используется для щитовых затворов, предназначенных для перекрытия отверстий в стенах резервуаров, камер, колодцев и других гидротехнических сооружений.

Одним из примеров пошаговой инструкции для монтажа такого оборудования является щитовой затвор CMO серии MC. Он используется в водном хозяйстве, на дамбах, энергетических объектах и сооружениях очистки воды.

1. Предварительное позиционирование

Затвор устанавливают в проектное положение и проверяют его расположение относительно отверстия.

На этом этапе важно не спешить с окончательным креплением. Сначала проверяется вертикальность конструкции, положение рамы и возможность нормального перемещения щита.

2. Разметка креплений

Отверстия в раме используются как ориентир для разметки мест установки химических или распорных анкеров.

Тип и размеры креплений должны соответствовать проекту, нагрузке и характеристикам строительной конструкции.

3. Герметизация контакта рамы со стеной

Это один из наиболее важных этапов монтажа.

Между рамой и бетонной поверхностью необходимо создать герметичный контакт. Для этого используется соответствующий герметизирующий материал, совместимый с материалом конструкции и условиями эксплуатации.

Его задача — не уплотнять сам щит, а не допустить прохождения воды между рамой затвора и бетонной конструкцией.

Это важный момент. Затвор может хорошо уплотняться по периметру самого щита, но вода все равно найдет путь между корпусом и стеной, если эта зона была неправильно подготовлена или недостаточно герметизирована.

4. Анкерное крепление

После нанесения герметизирующего материала затвор возвращают в проектное положение и устанавливают анкеры.

На первом этапе крепления лишь слегка подтягивают. Окончательное затягивание выполняется после проверки положения рамы.

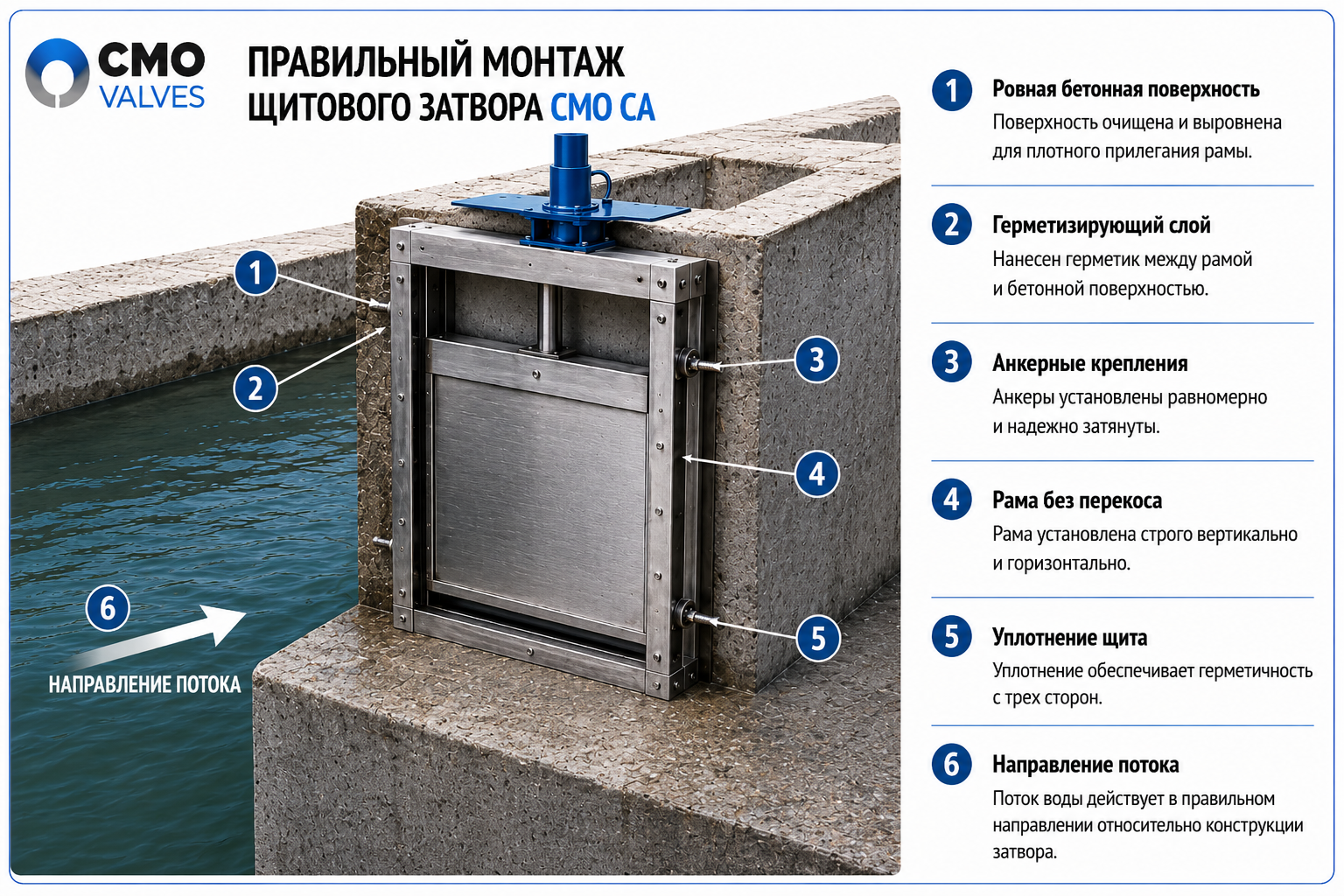

Монтаж щитового затвора в канал

Для открытых каналов CMO предлагает, в частности, канальные щитовые затворы серии CA. Они используются в водном хозяйстве, на дамбах и энергетических объектах.

Конструкция серии CA предусматривает уплотнение с трех сторон:

• слева;
• справа;
• по нижней части.

Верхняя часть остается открытой.

Стандартным решением является установка рамы в подготовленные пазы канала с последующим бетонированием. В зависимости от конструкции объекта также возможна установка с применением анкерных или химических креплений.

Подробнее конструкцию, способы установки и особенности серии CA мы уже рассматривали в материале «Щитовые затворы от СМО Украина: конструктивные особенности подбора и монтажа».

Что важно при бетонировании

Бетонирование кажется более простым способом монтажа, но здесь также существует риск деформации.

При заполнении монтажных пазов бетонной смесью на раму действуют дополнительные силы. Если конструкцию недостаточно зафиксировать, ее положение может измениться.

После завершения бетонирования конструкция должна остаться в том же положении, в котором она была выставлена перед началом работ.

Трех- и четырехстороннее уплотнение: в чем разница

Конструкция уплотнения определяется местом установки и функцией конкретного затвора.

Трехстороннее уплотнение

Такое решение применяется преимущественно в открытых каналах. Уплотнение расположено с двух сторон и снизу. Примером является канальный щитовой затвор серии CA.

Четырехстороннее уплотнение

Используется в конструкциях, где необходимо перекрывать весь контур отверстия. В таком случае уплотнение работает по всему периметру.

Выбирать между трех- и четырехсторонним уплотнением нужно не по принципу «какой вариант герметичнее», а в соответствии с конструкцией сооружения, направлением давления и функцией самого затвора.

Однонаправленная и двунаправленная герметичность

Еще один важный параметр — направление действия давления.

В однонаправленном затворе конструкция рассчитывается на определенное направление действия давления. Поэтому положение затвора относительно потока и уровня жидкости необходимо учитывать еще на этапе проектирования.

Двунаправленное исполнение применяется в случаях, когда давление или уровень воды может изменяться с разных сторон затвора.

Именно поэтому направление потока и возможный перепад уровней необходимо определять еще при подборе оборудования, а не после его доставки на объект.

Уплотнение EPDM и другие материалы

Для водных применений одним из распространенных материалов уплотнения является EPDM. Он используется во многих системах водоподготовки, водоотведения и гидротехнических сооружениях.

Но универсального материала уплотнения для всех сред не существует.

При выборе материалов уплотнения для затворов и задвижек необходимо учитывать:

• состав рабочей среды;
• температуру;
• наличие химических компонентов;
• концентрацию твердых частиц;
• режим работы;
• частоту открывания и закрывания;
• возможный контакт с маслами или другими агрессивными веществами.

Неправильно подобранный материал уплотнения может терять эластичность, набухать или преждевременно разрушаться. Поэтому уплотнение необходимо подбирать в соответствии с характеристиками рабочей среды.

Проверка затвора после монтажа

Закрепить затвор — еще не означает завершить монтаж.

Перед вводом оборудования в нормальную эксплуатацию необходимо выполнить несколько полных циклов открывания и закрывания и убедиться, что конструкция работает без чрезмерного сопротивления.

Если затвор движется тяжелее, чем ожидалось, не следует сразу увеличивать усилие привода. Сначала необходимо проверить геометрию конструкции.

Повышенное усилие может быть первым признаком перекоса рамы, направляющих или штока.

Больше общих рекомендаций по установке трубопроводного оборудования можно найти в статье «Монтажные положения трубопроводной арматуры и рекомендации по ее монтажу».

Как монтаж влияет на срок службы затвора

Правильный монтаж влияет не только на первоначальную герметичность затвора.

Если щит движется ровно, уплотнение изнашивается равномерно. Если рама перекошена, одна его часть может постоянно работать с большим прижатием.

В одном месте уплотнение практически не нагружено, а в другом постоянно сжимается и трется о щит. Результат — преждевременный износ.

Аналогичная ситуация возникает со штоком и приводом. Перекос создает дополнительное сопротивление, поэтому приводу приходится работать с большей нагрузкой.

Именно поэтому правильно установленный затвор — это не только вопрос отсутствия протекания сегодня. Это вопрос ресурса уплотнений, штока, ходовой гайки и привода в течение всего периода эксплуатации.

Типы и ассортимент щитовых затворов CMO Valves

CMO Valves предлагает широкий ассортимент оборудования для гидротехнических сооружений, водоподготовки, водоотведения и энергетики. Это позволяет подбирать конструкцию не только по размерам отверстия, но и по способу установки, направлению давления, высоте водяного столба и функции затвора.

Полный актуальный ассортимент представлен в разделе «Щитовые затворы CMO».

Как правильно подобрать щитовой затвор

Щитовой затвор не следует подбирать только по ширине и высоте отверстия. Два одинаковых по размерам канала могут иметь совершенно разные условия эксплуатации.

Для нестандартных объектов желательно также передавать чертежи канала, резервуара или монтажного отверстия.

Чем точнее исходные данные получит производитель или поставщик, тем меньше вопросов придется решать непосредственно при монтаже.

Правильный затвор начинается еще до его производства

Многие проблемы, которые проявляются при монтаже, на самом деле возникают еще на этапе подбора.

Если неправильно определить максимальный уровень воды, направление давления, размеры отверстия или способ установки, монтажникам приходится адаптировать уже изготовленную конструкцию к реальному объекту.

Для щитовых затворов такой подход нежелателен.

Обслуживание после ввода в эксплуатацию

Вся без исключения запорная арматура требует периодического осмотра.

Особенно важна очистка для сточных вод и сред с твердыми включениями. Песок, волокна, осадок или другие загрязнения, накопившиеся в зоне уплотнения, могут физически помешать щиту полностью закрыться.

В таком случае проблема не всегда означает повреждение самого затвора — сначала необходимо очистить рабочую зону и проверить состояние уплотнения.

Рекомендации от компании СМО Украина

Надежность щитового затвора зависит не только от толщины металла, марки стали или характеристик привода. Не менее важно то, как именно он был установлен и введен в эксплуатацию.

Ровная подготовленная поверхность, правильная геометрия рамы, герметизация контакта с бетонной конструкцией, проверка свободного хода после монтажа непосредственно влияют на срок службы и надежность щитового затвора во время эксплуатации.

Ассортимент компании CMO Украина позволяет подобрать оборудование для открытых и закрытых каналов, резервуаров, водоочистных сооружений, дамб, ГЭС и других гидротехнических объектов. Доступны канальные, настенные, вертикально-подъемные, шарнирно-поворотные, радиальные, телескопические и другие специализированные конструкции.

Специалисты СМО Украина помогут определить необходимый тип затвора, материал корпуса и уплотнения, направление герметичности, тип привода и способ монтажа с учетом параметров конкретного гидротехнического сооружения.
