Кваліфікований монтаж та забезпечення герметичності як основа терміну служби та надійності щитових затворів

Щитовий затвор може бути підібраний за розмірами, матеріалом, висотою водяного стовпа та типом ущільнення, але цього ще недостатньо для його надійної роботи. Значна частина проблем виникає вже безпосередньо на об'єкті — через нерівну основу, перекіс рами, неякісне анкерування або помилки під час бетонування.

На практиці навіть невелика деформація рами може вплинути на те, як щит контактує з ущільненням. Спочатку це може бути майже непомітно, але з часом з'являється підтікання, нерівномірний знос ущільнення, збільшується зусилля на приводі, а в окремих випадках щит починає рухатися з перекосом.

Тому для щитових затворів важливі дві речі: грамотно підібрана конструкція та професійно виконаний монтаж. Одне без іншого не дає очікуваного результату.

Компанія СМО Україна постачає щитові затвори CMO Valves для очисних споруд, каналів, резервуарів, гідротехнічних споруд, систем водопостачання та водовідведення. Конструкція, тип ущільнення, матеріали та спосіб монтажу підбираються відповідно до умов конкретного об'єкта.

Від чого залежить герметичність щитового затвора

Герметичність не забезпечується одним лише гумовим ущільненням. Це результат роботи всієї конструкції:

• рами;
• рухомого щита;
• напрямних;
• ущільнювальних профілів;
• кріплень;
• штока та приводу;
• будівельної конструкції, на яку встановлений затвор.

Якщо хоча б один із цих елементів встановлений неправильно, навантаження починає розподілятися нерівномірно.

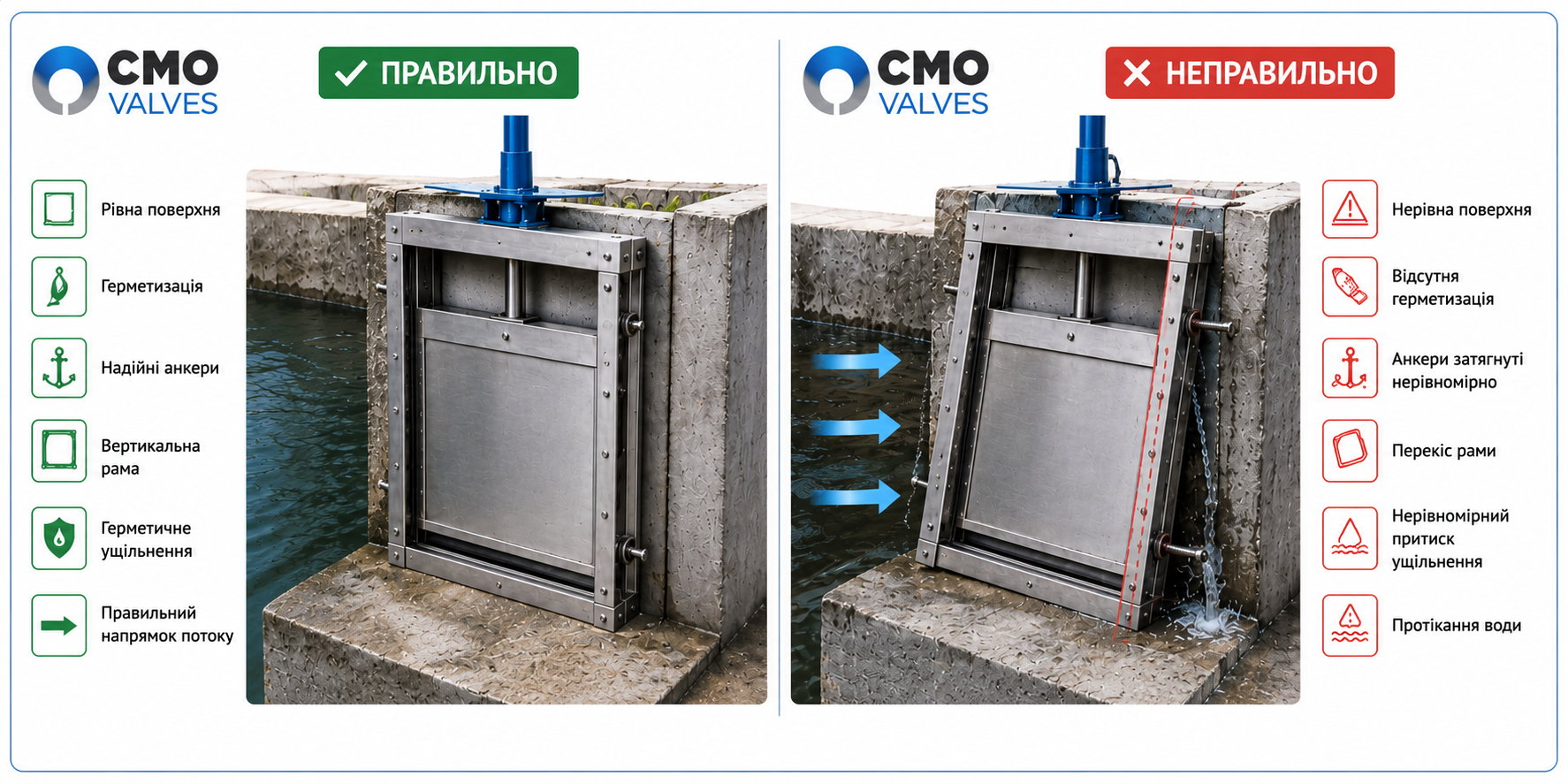

Наприклад, якщо бетонна стіна має нерівності, а раму затвора просто сильно притягнути анкерами до поверхні, рама може повторити ці нерівності та деформуватися. Зовні монтаж виглядатиме завершеним, але геометрія затвора вже буде порушена.

Саме тому під час монтажу необхідно приділяти окрему увагу якості поверхні, правильному анкеруванню та контролю геометрії всієї конструкції.

Підготовка місця встановлення

Монтаж варто починати не з кріплення затвора, а з перевірки будівельної частини. Поверхня бетону в зоні контакту з рамою повинна бути рівною, гладкою та достатньо міцною. Для канального монтажу також перевіряють вертикальність стінок і горизонтальність основи.

Не варто компенсувати значні нерівності стіни сильнішим затягуванням анкерів. Для металевої рами це може закінчитися деформацією та порушенням герметичності.

Монтаж щитового затвора СМО на стіну

Настінний монтаж використовується для щитових затворів, призначених для перекриття отворів у стінах резервуарів, камер, колодязів та інших гідротехнічних споруд.

Одним із прикладів покрокової інструкції для монтажу такого обладнання є щитовий затвор CMO серії MC. Він використовується у водному господарстві, на дамбах, енергетичних об'єктах та спорудах очищення води.

1. Попереднє позиціонування

Затвор встановлюють у проектне положення та перевіряють його розташування відносно отвору.

На цьому етапі важливо не поспішати з остаточним кріпленням. Спочатку перевіряється вертикальність конструкції, положення рами та можливість нормального переміщення щита.

2. Розмітка кріплень

Отвори в рамі використовуються як орієнтир для розмітки місць встановлення хімічних або розпірних анкерів.

Тип і розміри кріплень повинні відповідати проекту, навантаженню та характеристикам будівельної конструкції.

3. Герметизація контакту рами зі стіною

Це один із найбільш важливих етапів монтажу.

Між рамою та бетонною поверхнею необхідно створити герметичний контакт. Для цього використовується відповідний герметизувальний матеріал, сумісний із матеріалом конструкції та умовами експлуатації.

Його завдання — не ущільнювати сам щит, а не допустити проходження води між рамою затвора та бетонною конструкцією.

Це важливий момент. Затвор може добре ущільнюватися по периметру самого щита, але вода все одно знайде шлях між корпусом і стіною, якщо ця зона була неправильно підготовлена або недостатньо герметизована.

4. Анкерування

Після нанесення герметизувального матеріалу затвор повертають у проектне положення та встановлюють анкери.

На першому етапі кріплення лише злегка підтягують. Остаточне затягування виконується після перевірки положення рами.

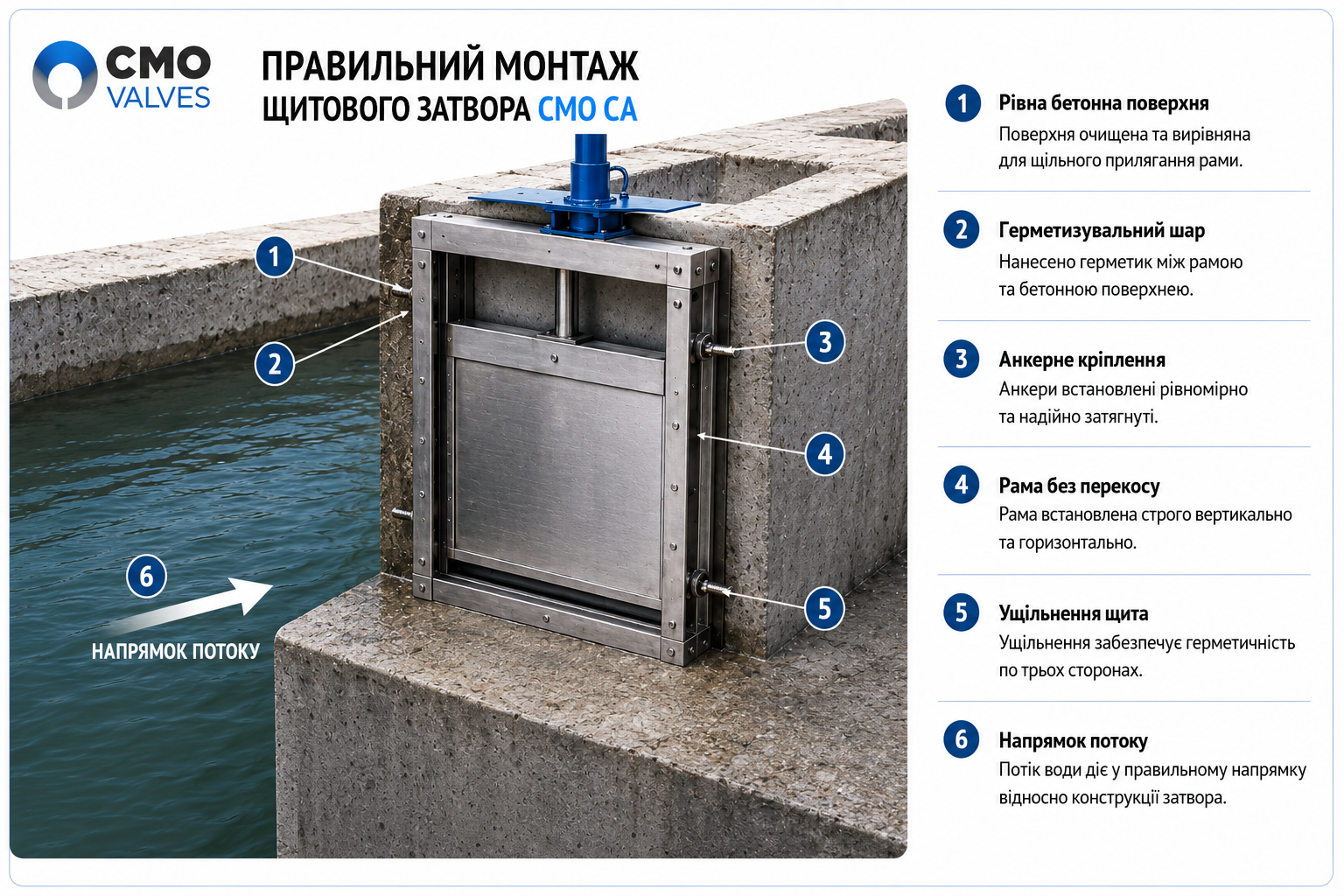

Монтаж щитового затвора в канал

Для відкритих каналів CMO пропонує, зокрема, канальні щитові затвори серії CA. Вони використовуються у водному господарстві, на дамбах та енергетичних об'єктах.

Конструкція серії CA передбачає ущільнення з трьох сторін:

• зліва;
• справа;
• по нижній частині.

Верхня частина залишається відкритою.

Стандартним рішенням є встановлення рами в підготовлені пази каналу з подальшим бетонуванням. Залежно від конструкції об'єкта також можливе встановлення із застосуванням анкерних або хімічних кріплень.

Детальніше конструкцію, способи встановлення та особливості серії CA ми вже розглядали у матеріалі «Щитові затвори від СМО Україна: конструктивні особливості підбору та монтажу».

Що важливо при бетонуванні

Бетонування здається простішим способом монтажу, але тут також існує ризик деформації.

Під час заповнення монтажних пазів бетонною сумішшю на раму діють додаткові сили. Якщо конструкцію недостатньо зафіксувати, її положення може змінитися.

Після завершення бетонування конструкція повинна залишитися в тому самому положенні, в якому вона була виставлена перед початком робіт.

Три- та чотиристороннє ущільнення: у чому різниця

Конструкція ущільнення визначається місцем встановлення та функцією конкретного затвора.

Тристороннє ущільнення

Таке рішення застосовується переважно у відкритих каналах. Ущільнення розташоване з двох боків та знизу. Прикладом є канальний щитовий затвор серії CA.

Чотиристороннє ущільнення

Використовується у конструкціях, де необхідно перекривати весь контур отвору. У такому випадку ущільнення працює по всьому периметру.

Вибирати між три- та чотиристороннім ущільненням потрібно не за принципом «який варіант герметичніший», а відповідно до конструкції споруди, напрямку тиску та функції самого затвора.

Односпрямована та двоспрямована герметичність

Ще один важливий параметр — напрямок дії тиску.

В односпрямованому затворі конструкція розраховується на визначений напрямок дії тиску. Тому положення затвора відносно потоку та рівня рідини необхідно врахувати ще на етапі проектування.

Двоспрямоване виконання застосовується у випадках, коли тиск або рівень води може змінюватися з різних боків затвора.

Саме тому напрямок потоку та можливий перепад рівнів потрібно визначати ще під час підбору обладнання, а не після його доставки на об'єкт.

Ущільнення EPDM та інші матеріали

Для водних застосувань одним із поширених матеріалів ущільнення є EPDM. Він використовується у багатьох системах водопідготовки, водовідведення та гідротехнічних спорудах.

Але універсального матеріалу ущільнення для всіх середовищ не існує.

При виборі матеріалів ущільнення для затворів та засувок необхідно враховувати:

• склад робочого середовища;
• температуру;
• наявність хімічних компонентів;
• концентрацію твердих частинок;
• режим роботи;
• частоту відкривання та закривання;
• можливий контакт із маслами або іншими агресивними речовинами.

Неправильно підібраний матеріал ущільнення може втрачати еластичність, набухати або передчасно руйнуватися. Тому ущільнення необхідно підбирати відповідно до характеристик робочого середовища.

Перевірка затвора після монтажу

Закріпити затвор — ще не означає завершити монтаж.

Перед введенням обладнання в нормальну експлуатацію потрібно виконати декілька повних циклів відкривання та закривання та переконатися, що конструкція працює без надмірного опору.

Якщо затвор рухається важче ніж очікувалося, не варто відразу збільшувати зусилля приводу. Спочатку необхідно перевірити геометрію конструкції.

Підвищене зусилля може бути першою ознакою перекосу рами, напрямних або штока.

Більше загальних рекомендацій щодо встановлення трубопровідного обладнання можна знайти у статті «Монтажні положення трубопровідної арматури та рекомендації щодо їх монтажу».

Як монтаж впливає на термін служби затвора

Правильний монтаж впливає не лише на початкову герметичність затвора.

Якщо щит рухається рівно, ущільнення зношується рівномірно. Якщо рама перекошена, одна його частина може постійно працювати з більшим притисканням.

В одному місці ущільнення практично не навантажене, а в іншому постійно стискається та треться об щит. Результат — передчасний знос.

Аналогічна ситуація виникає зі штоком та приводом. Перекіс створює додатковий опір, тому приводу доводиться працювати з більшим навантаженням.

Саме тому правильно встановлений затвор — це не тільки питання відсутності протікання сьогодні. Це питання ресурсу ущільнень, штока, ходової гайки та приводу протягом усього періоду експлуатації.

Типи та асортимент щитових затворів CMO Valves

CMO Valves пропонує широкий асортимент обладнання для гідротехнічних споруд, водопідготовки, водовідведення та енергетики. Це дозволяє підбирати конструкцію не тільки за розмірами отвору, але й за способом встановлення, напрямком тиску, висотою водяного стовпа та функцією затвора.

Повний актуальний асортимент представлений у розділі «Щитові затвори CMO».

Як правильно підібрати щитовий затвор

Щитовий затвор не варто підбирати лише за шириною та висотою отвору. Два однакових за розмірами канали можуть мати абсолютно різні умови експлуатації.

Для нестандартних об'єктів бажано передавати також креслення каналу, резервуара або монтажного отвору.

Чим точніші вихідні дані отримає виробник або постачальник, тим менше питань доведеться вирішувати безпосередньо під час монтажу.

Правильний затвор починається ще до його виробництва

Багато проблем, які проявляються під час монтажу, насправді виникають ще на етапі підбору.

Якщо неправильно визначити максимальний рівень води, напрямок тиску, розміри отвору або спосіб встановлення, монтажникам доводиться адаптувати вже виготовлену конструкцію до реального об'єкта.

Для щитових затворів такий підхід небажаний.

Обслуговування після введення в експлуатацію

Вся без виключення запірна арматура потребує періодичного огляду.

Особливо важливе очищення для стічних вод і середовищ із твердими включеннями. Пісок, волокна, осад або інше забруднення, яке накопичилося в зоні ущільнення, може фізично завадити щиту повністю закритися.

У такому випадку проблема не завжди означає пошкодження самого затвора — спочатку необхідно очистити робочу зону та перевірити стан ущільнення.

Рекомендації від компанії СМО Україна

Надійність щитового затвора залежить не тільки від товщини металу, марки сталі або характеристик приводу. Не менш важливим є те, як саме його встановили та ввели в експлуатацію.

Рівна підготовлена поверхня, правильна геометрія рами, герметизація контакту з бетонною конструкцією, перевірка вільного ходу після монтажу безпосередньо впливають на термін служби та надійність щитового затвора під час експлуатації.

Асортимент компанії CMO України дозволяє підібрати обладнання для відкритих та закритих каналів, резервуарів, водоочисних споруд, дамб, ГЕС та інших гідротехнічних об'єктів. Доступні канальні, настінні, вертикально-підйомні, шарнірно-поворотні, радіальні, телескопічні та інші спеціалізовані конструкції.

Фахівці СМО Україна допоможуть визначити необхідний тип затвора, матеріал корпусу та ущільнення, напрямок герметичності, тип приводу і спосіб монтажу з урахуванням параметрів конкретної гідротехнічної споруди.
