Зворотні клапани CMO — типи, матеріали виконання, призначення та переваги виробництва

Зоротні клапани CMO — це сучасна трубопровідна арматура, яка забезпечує надійний захист систем від зворотного потоку робочого середовища. Вони автоматично перекривають трубопровід при зміні напрямку руху рідини або газу, що дозволяє уникнути аварій, пошкодження обладнання та гідроударів.

Завдяки широкому модельному ряду, який включає понад 14 типів клапанів, CMO дозволяє підібрати рішення практично під будь-які умови експлуатації — від чистої води до агресивних або забруднених середовищ.

Призначення зворотних клапанів CMO

Основне призначення зворотного клапана — забезпечити рух середовища тільки в одному напрямку. Це критично важливо для стабільної роботи насосних станцій, водопостачання, каналізації та промислових процесів.

Зворотні клапани використовуються для:

• захисту насосів від зворотного потоку;
• запобігання гідроудару в системі;
• зниження ризику аварій;
• підвищення ефективності трубопровідної системи.

При проектуванні систем також важливо враховувати правильне встановлення арматури. Рекомендуємо ознайомитися з матеріалом монтажні положення трубопровідної арматури.

Типи зворотних клапанів CMO (14 серій)

CMO пропонує широкий вибір зворотних клапанів, які відрізняються конструкцією, принципом роботи та сферою застосування.

Класичні зворотні клапани

• 31A — кульовий клапан для стічних і забруднених середовищ;
• 32A — відкидний (поворотний) клапан для води та чистих рідин;
• 33A — двостулковий міжфланцевий клапан для компактних систем;
• 35A — аксіальний пружинний клапан з антигідроударною функцією.

Кульові клапани СМО серії 31A особливо ефективні для каналізаційних систем, оскільки добре працюють із забрудненими середовищами та не забиваються. Вулканізована стальна куля плавно рухається всередині клапана, та не створює аварійних ситуацій , застрягаючи при подачі тиску.

Міжфланцеві та дискові відкидні клапани СМО

• R — дискові клапани з низькими втратами тиску;
• RT — клапани з подвійним ексцентриситетом;
• FL — запірні зворотні клапани для гідротехнічних систем.

Клапани серії R відрізняються високою пропускною здатністю та мінімальними гідравлічними втратами, що робить їх ефективними для промислових систем. Вони чудово замінюють гостовські клапани зворотні 19ч21бр- пропонуємо як аналог серію R https://cmoukr.com/uk/product/zvorotnij-klapan-mizhflancevij-seriya-r

В цілому, ми підготували таблицю серій клапанів виробництва СМО та їх застоcування

Серія клапана CMO	Тип	Застосування	Особливість	Фото

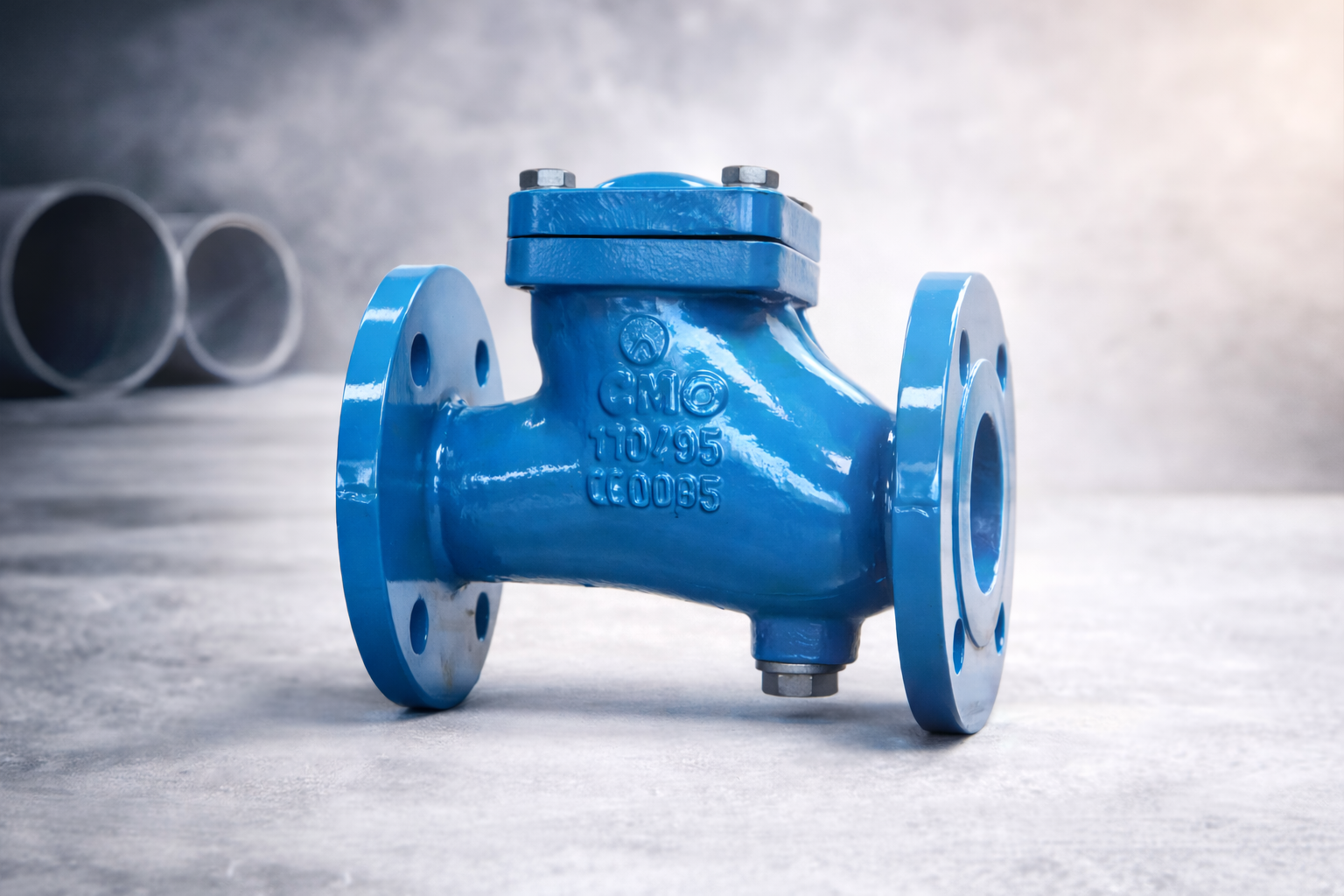

31A	Кульовий	Стічні води	Не боїться забруднень	Натисніть для збільшення

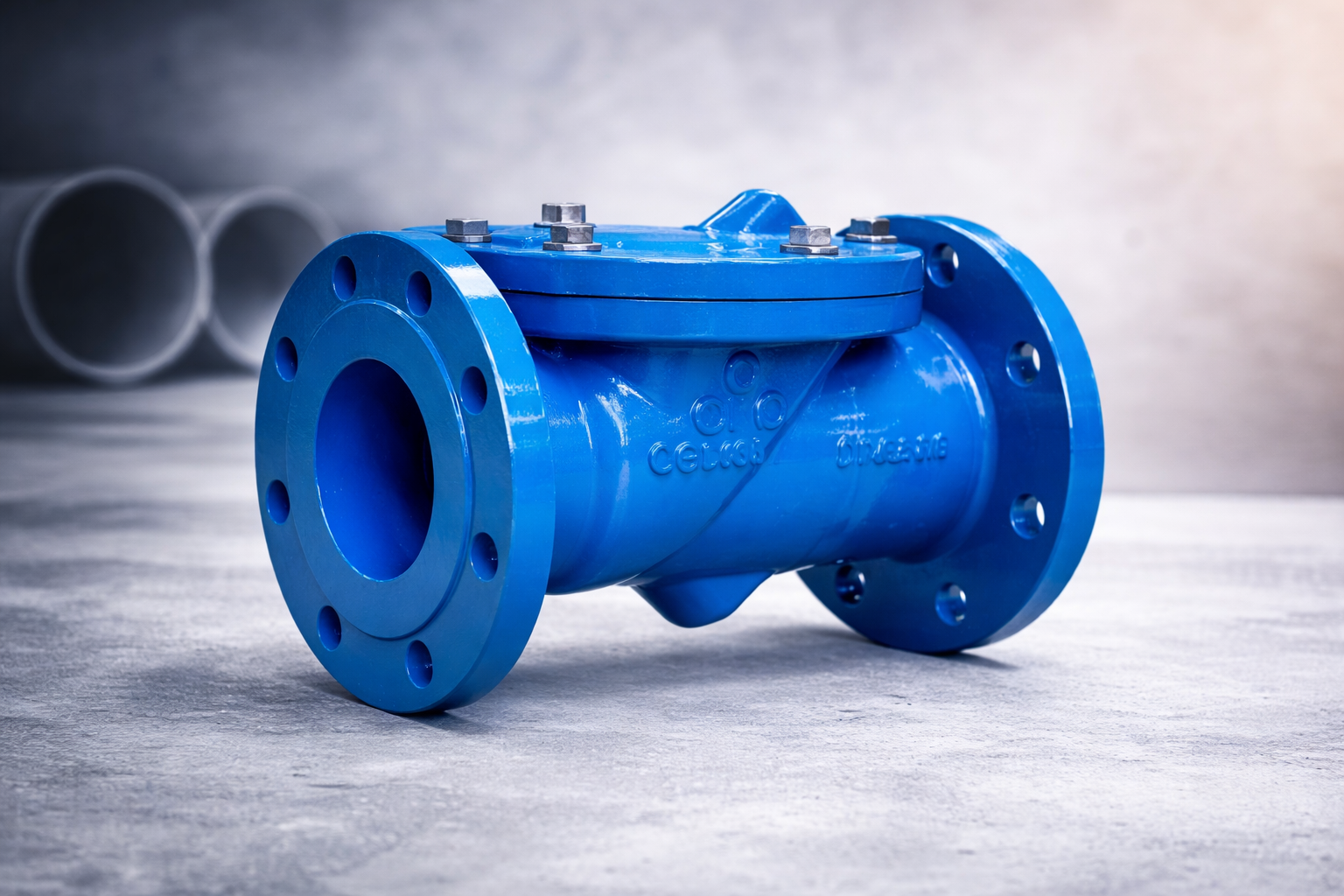

32A	Поворотний відкритий	Вода та рідини	Розбірна конструкція	Натисніть для збільшення

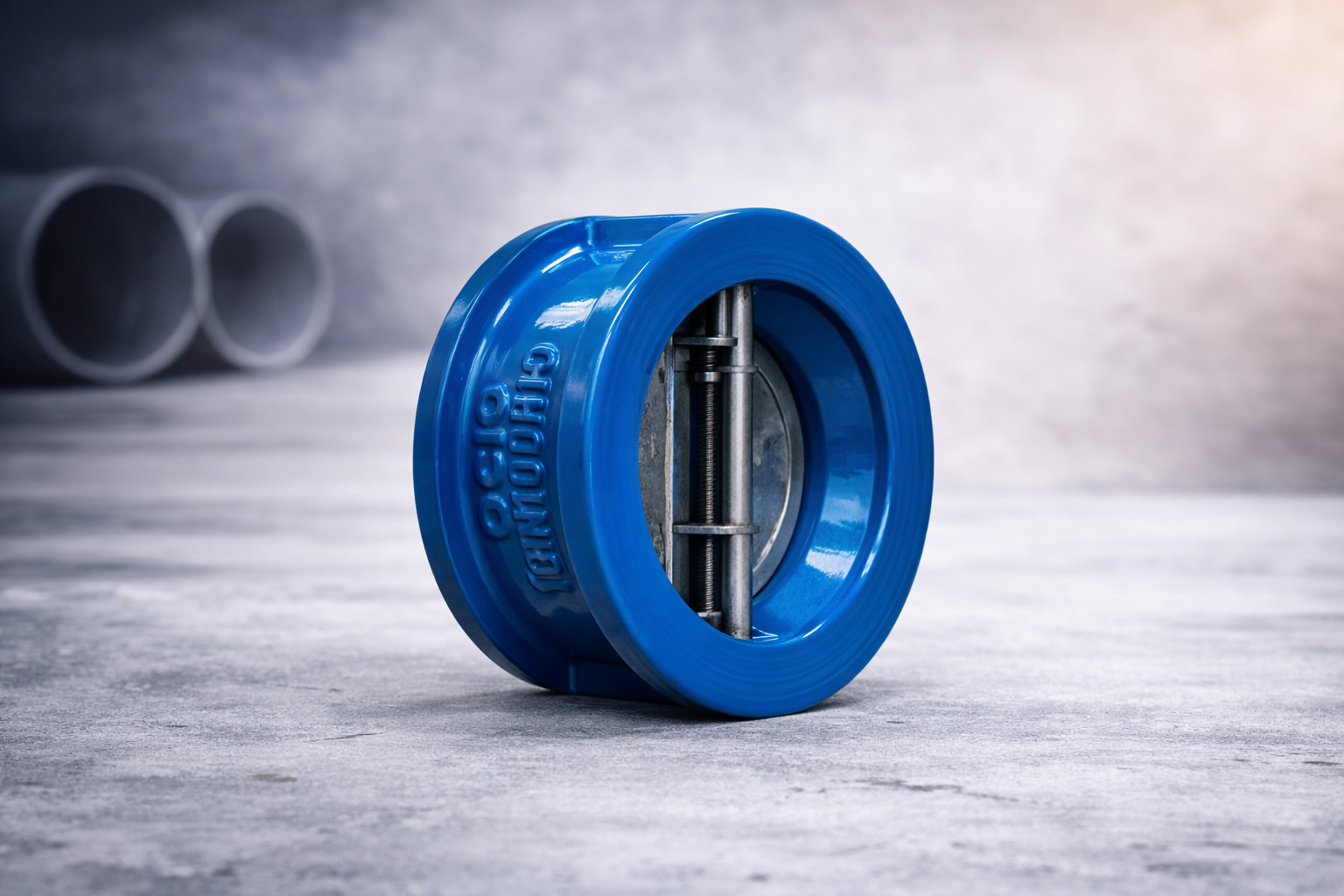

33A	Двостулковий	Водопостачання	Компактність	Натисніть для збільшення

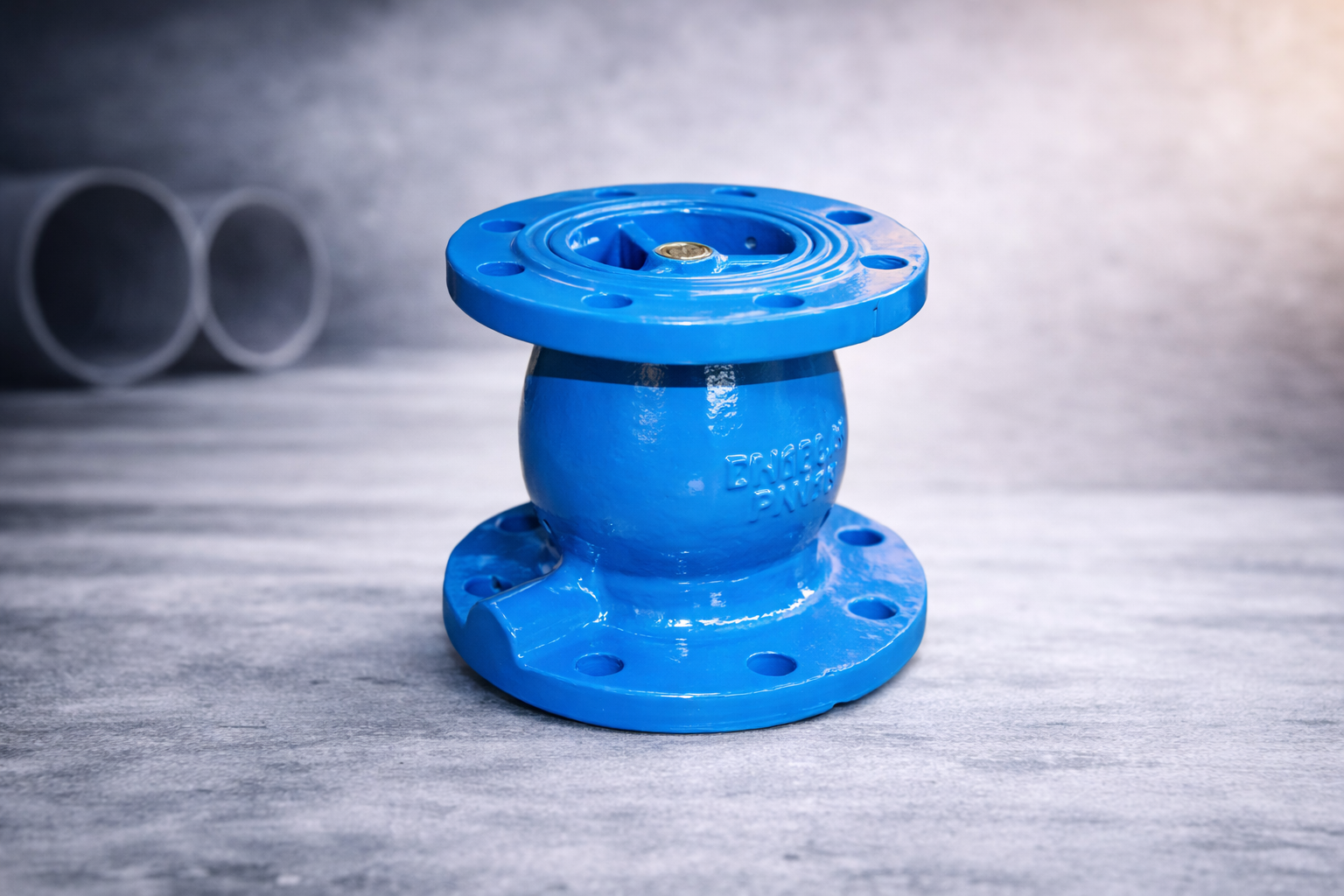

35A	Аксіальний	Промисловість	Антигідроудар	Натисніть для збільшення

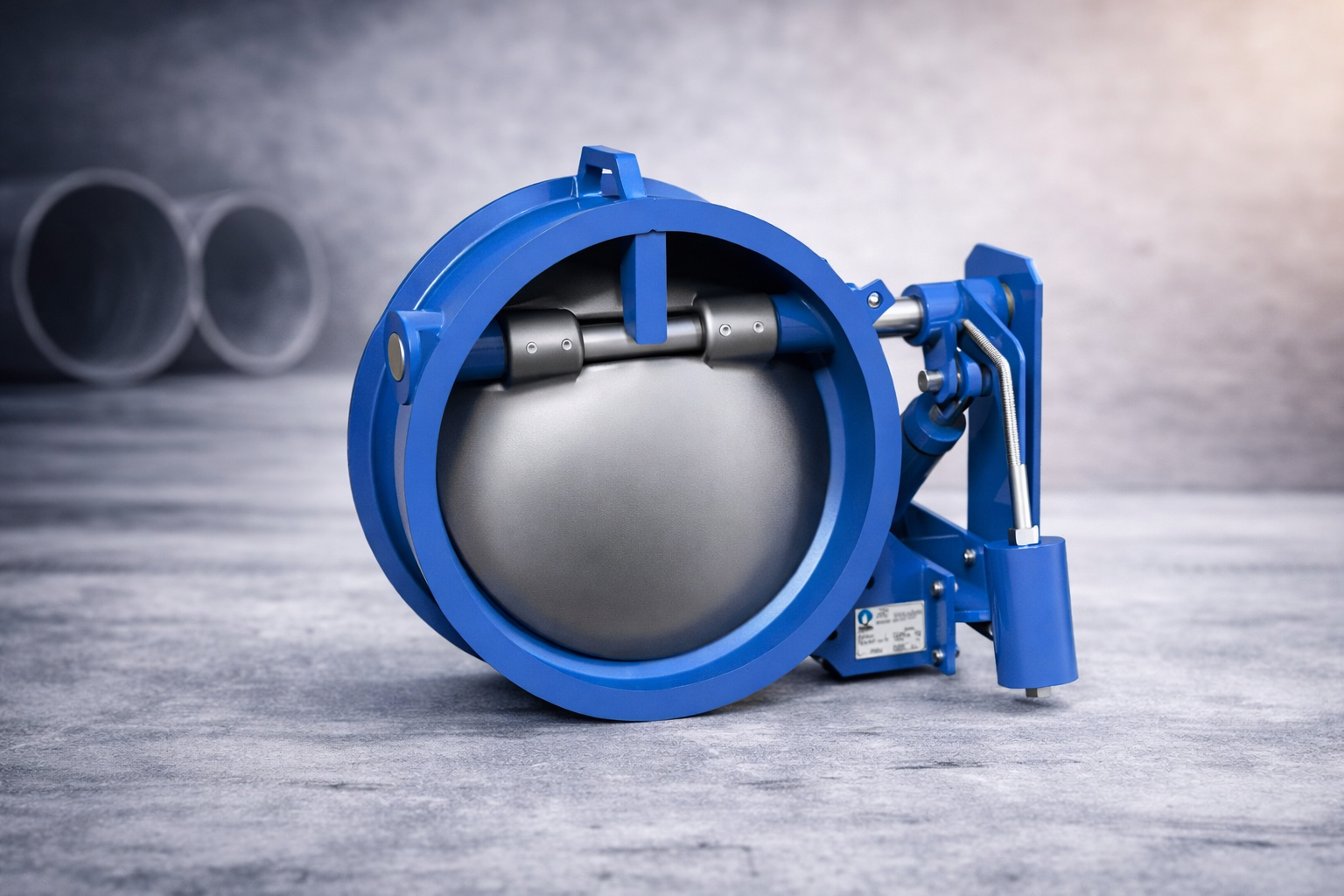

R	Дисковий відкидний	Рідини	Низькі втрати тиску	Натисніть для збільшення

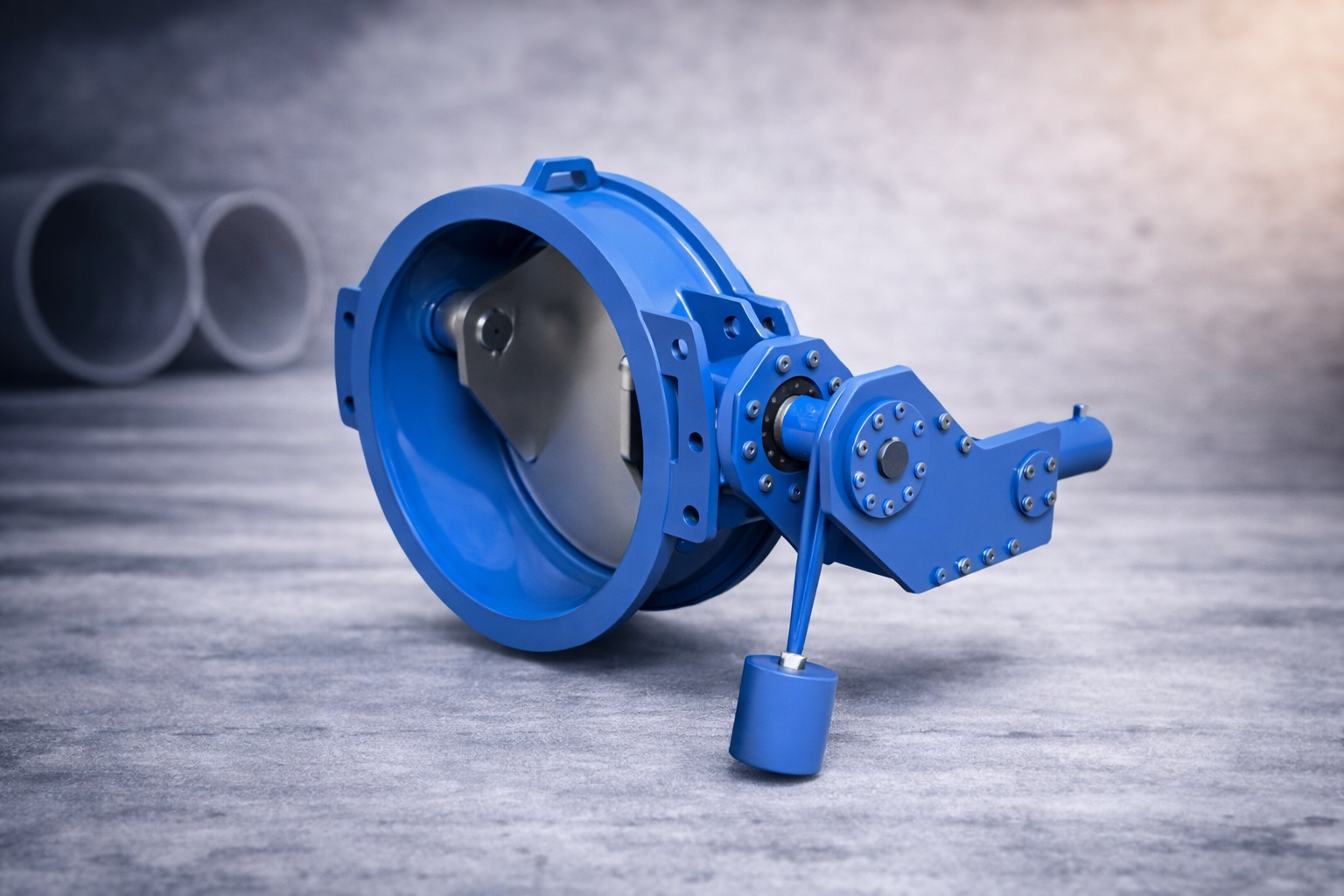

RT	Ексцентриковий	Промисловість	Для швидкісних потоків	Натисніть для збільшення

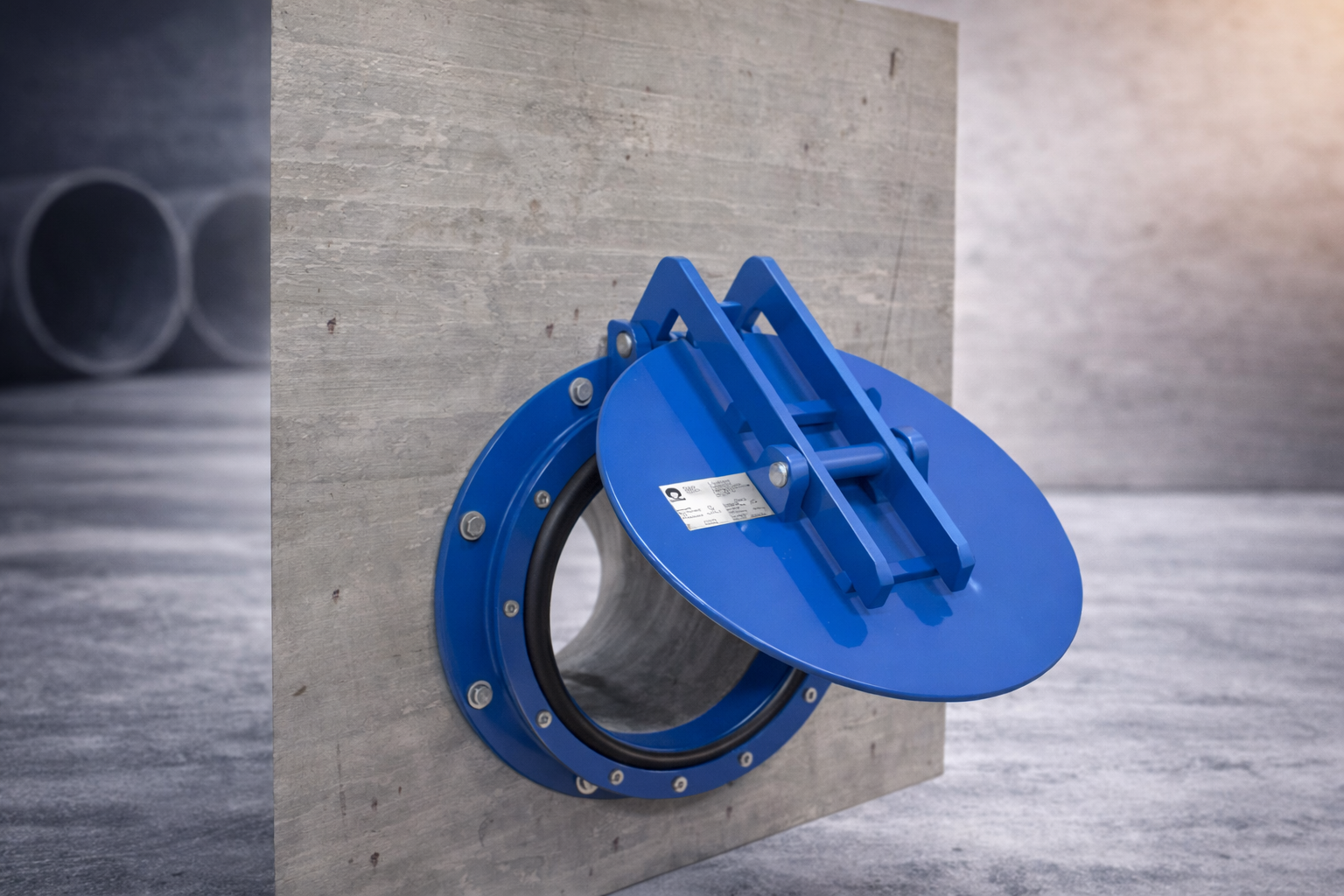

FL	Кінцевий	Гідросистеми	Для кінцевого монтажу	Натисніть для збільшення

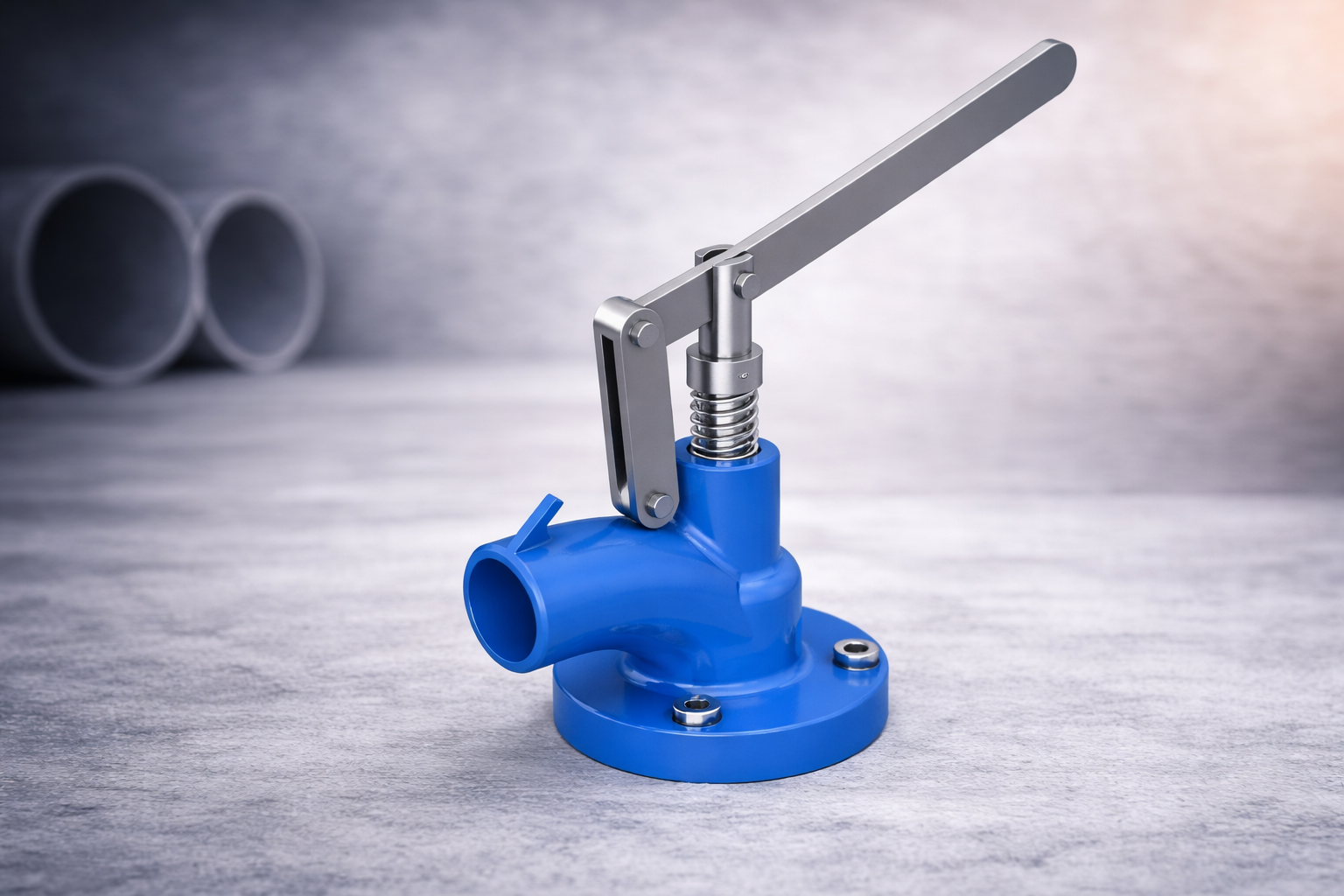

RJ	Очисний	Греблі, ГЕС	Автономне очищення	Натисніть для збільшення

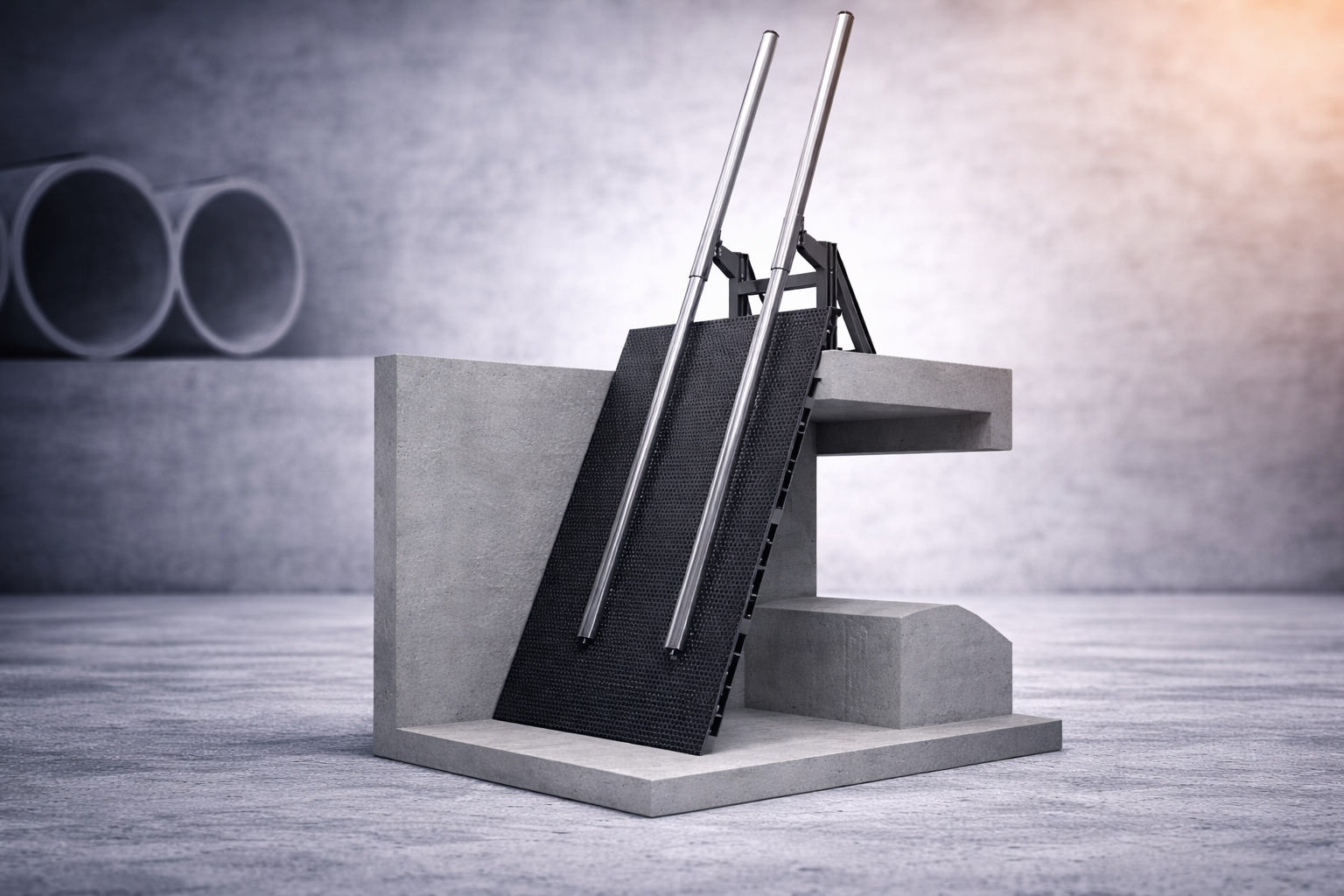

VF	Донний	Ємності, баки	Монтаж на дні	Натисніть для збільшення

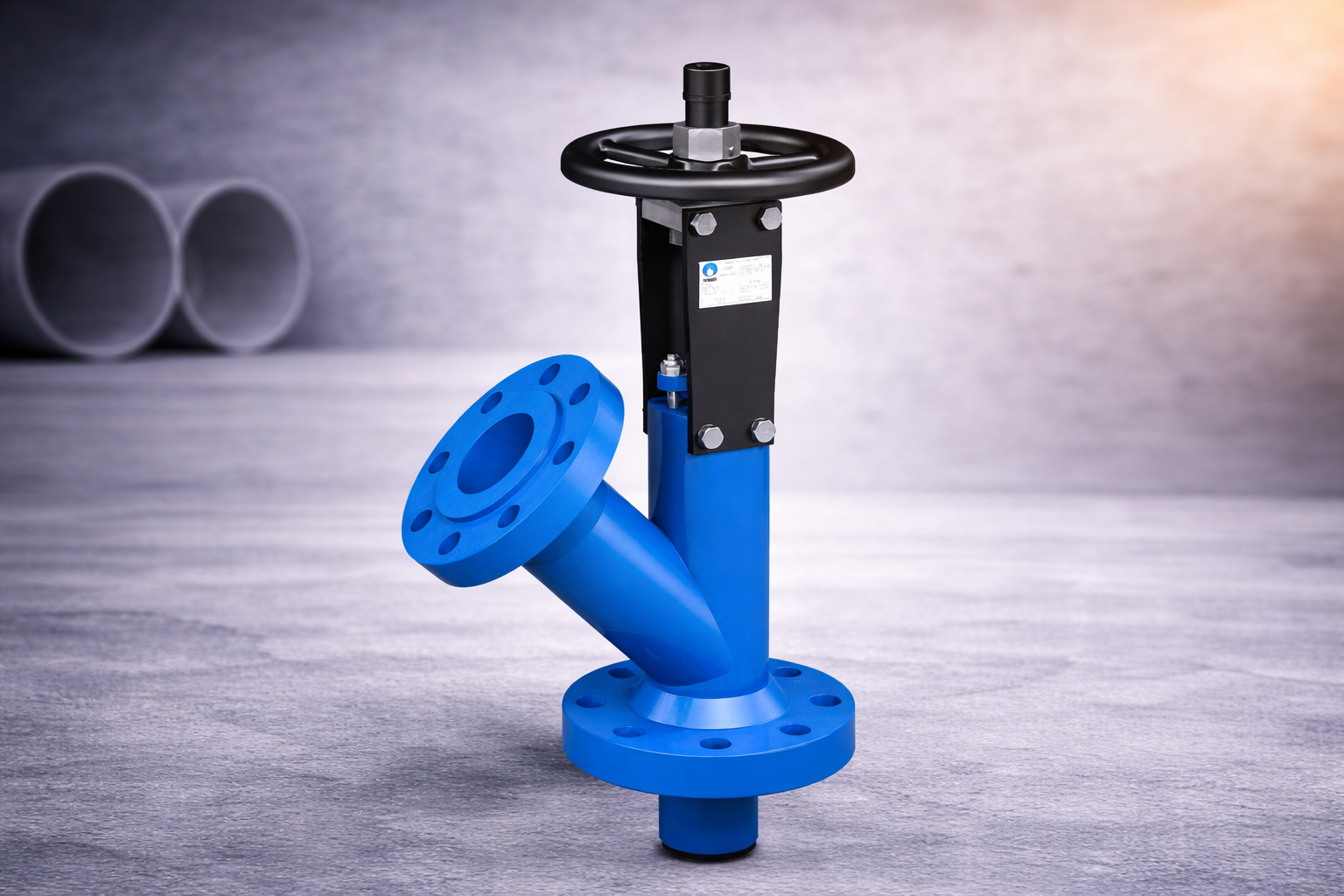

W3-4	Трьохходовий / чотирьохходовий	Паперова пульпа	Абразивостійкий	Натисніть для збільшення

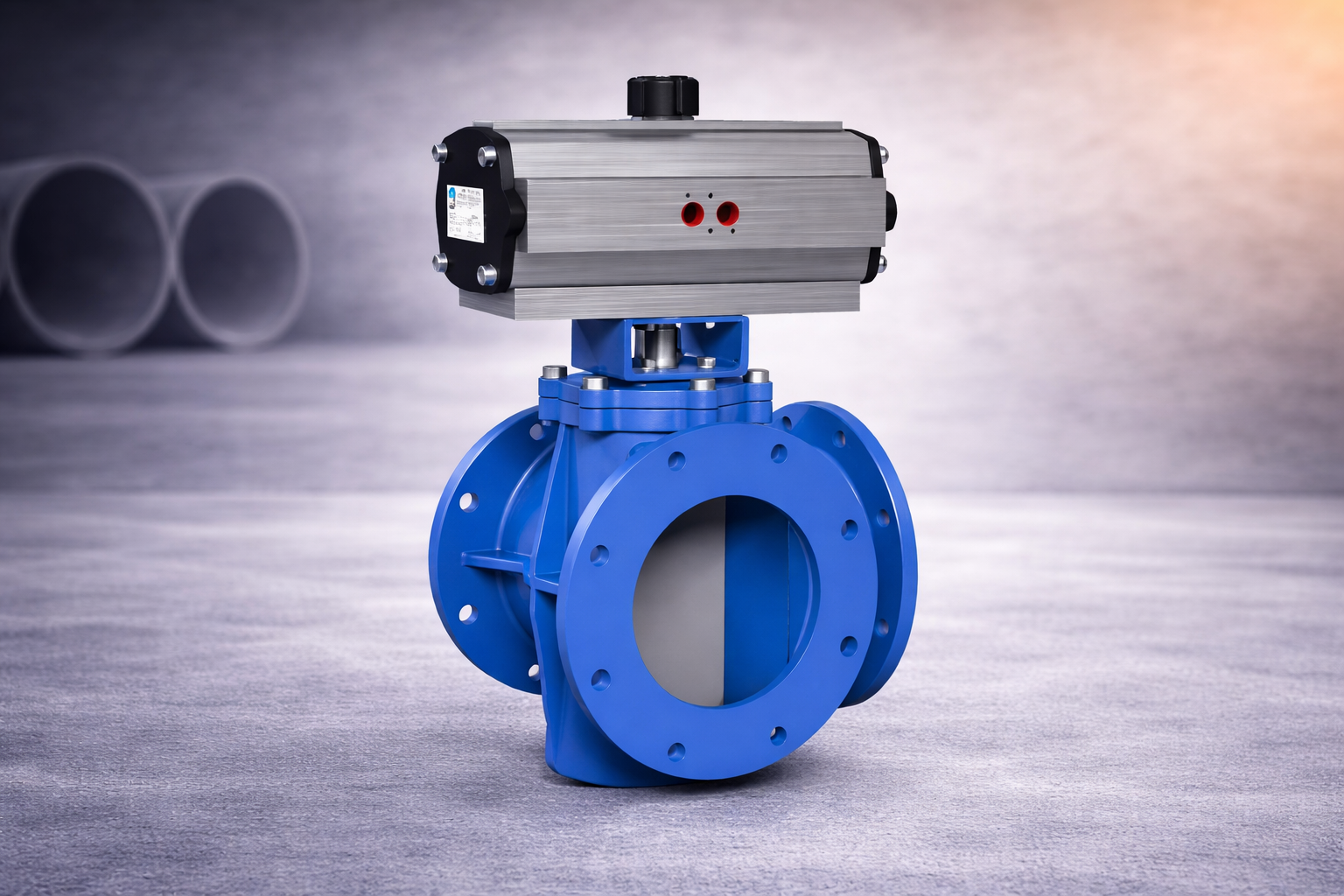

MP	Поворотний з футеруванням	Енергетика	Для високих температур	Натисніть для збільшення

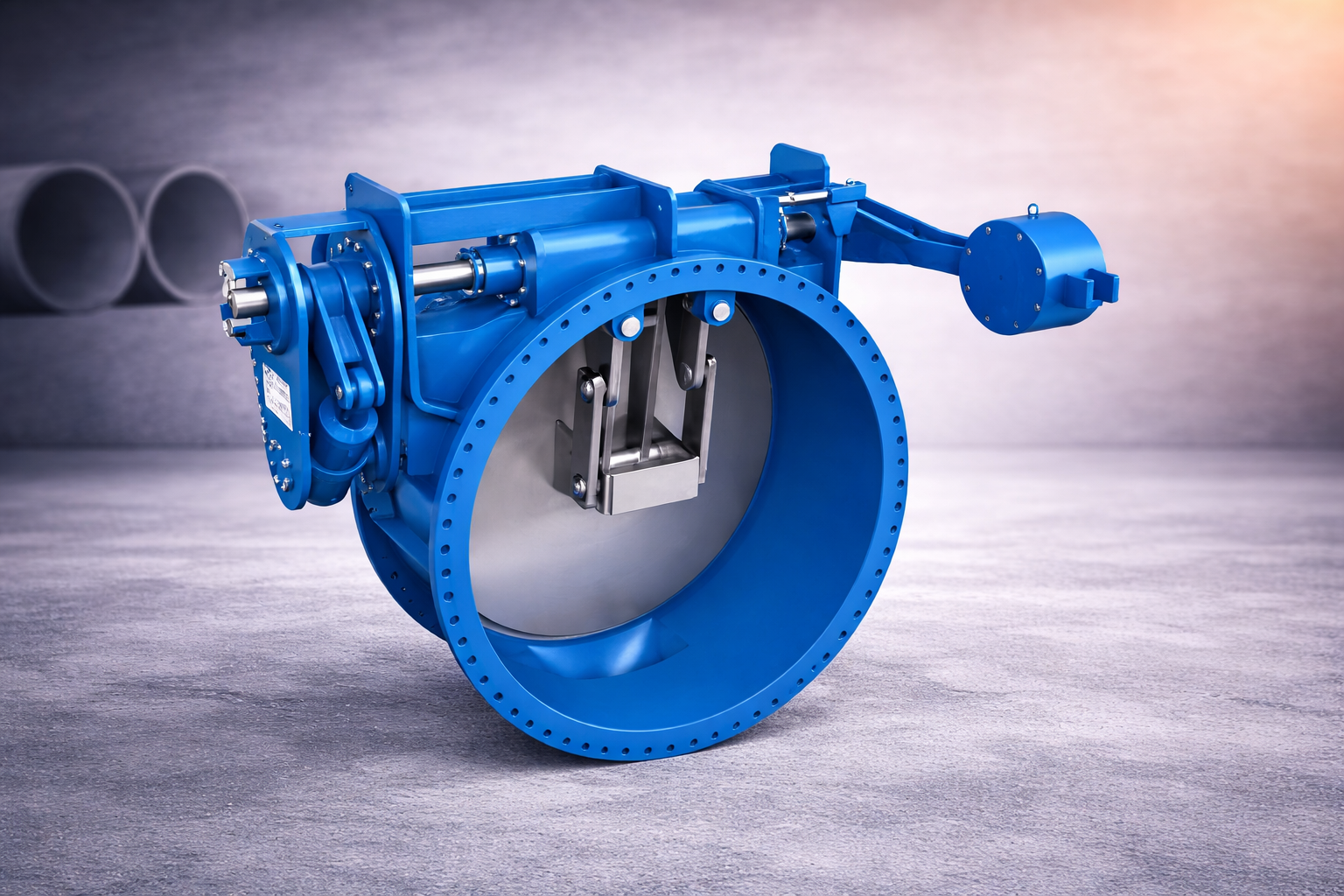

SD	Для пневмотранспорту	Видобувна промисловість	Для абразивів і високих температур	Натисніть для збільшення

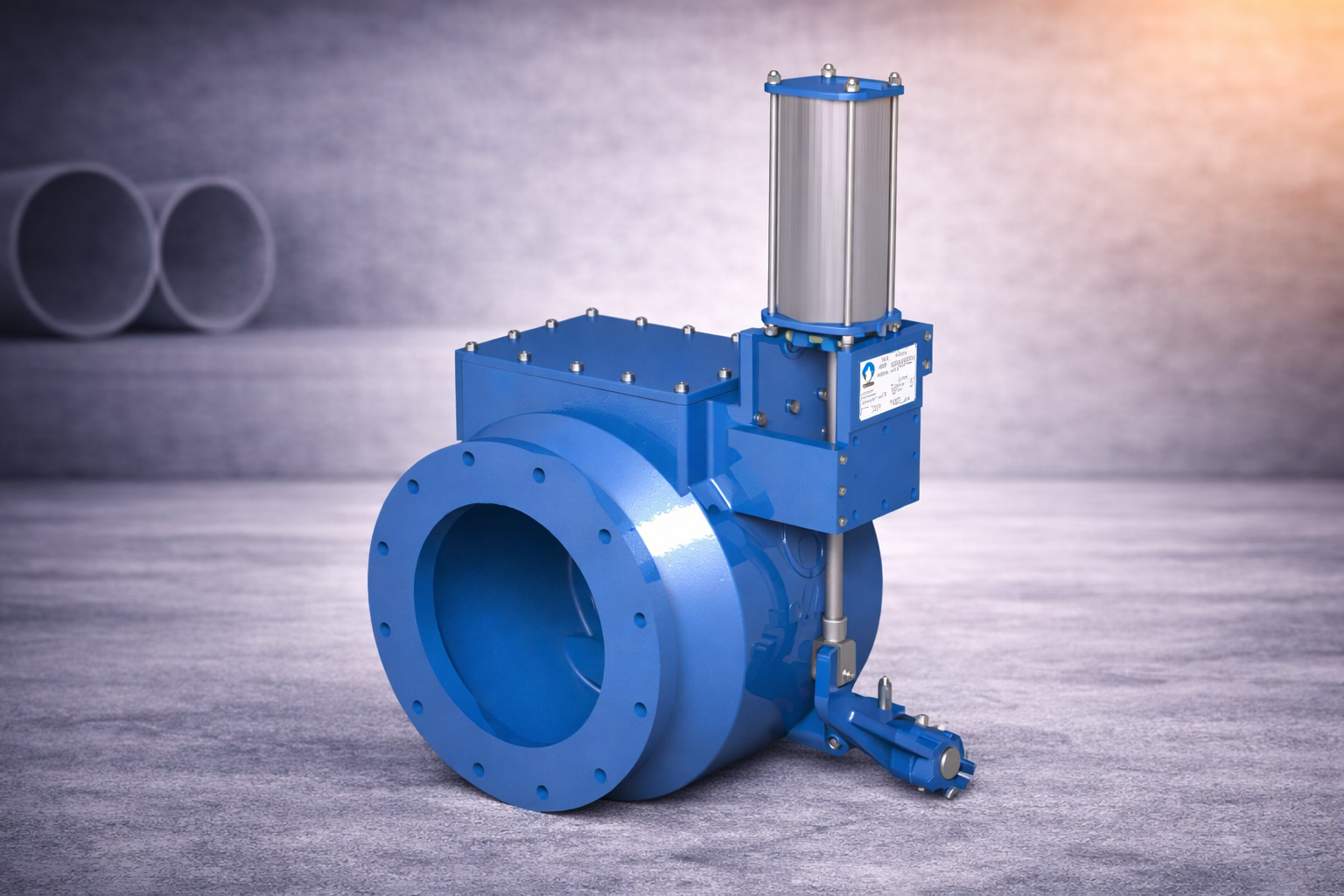

DC	Самоперекидний	Водоканали	Для очистки води	Натисніть для збільшення

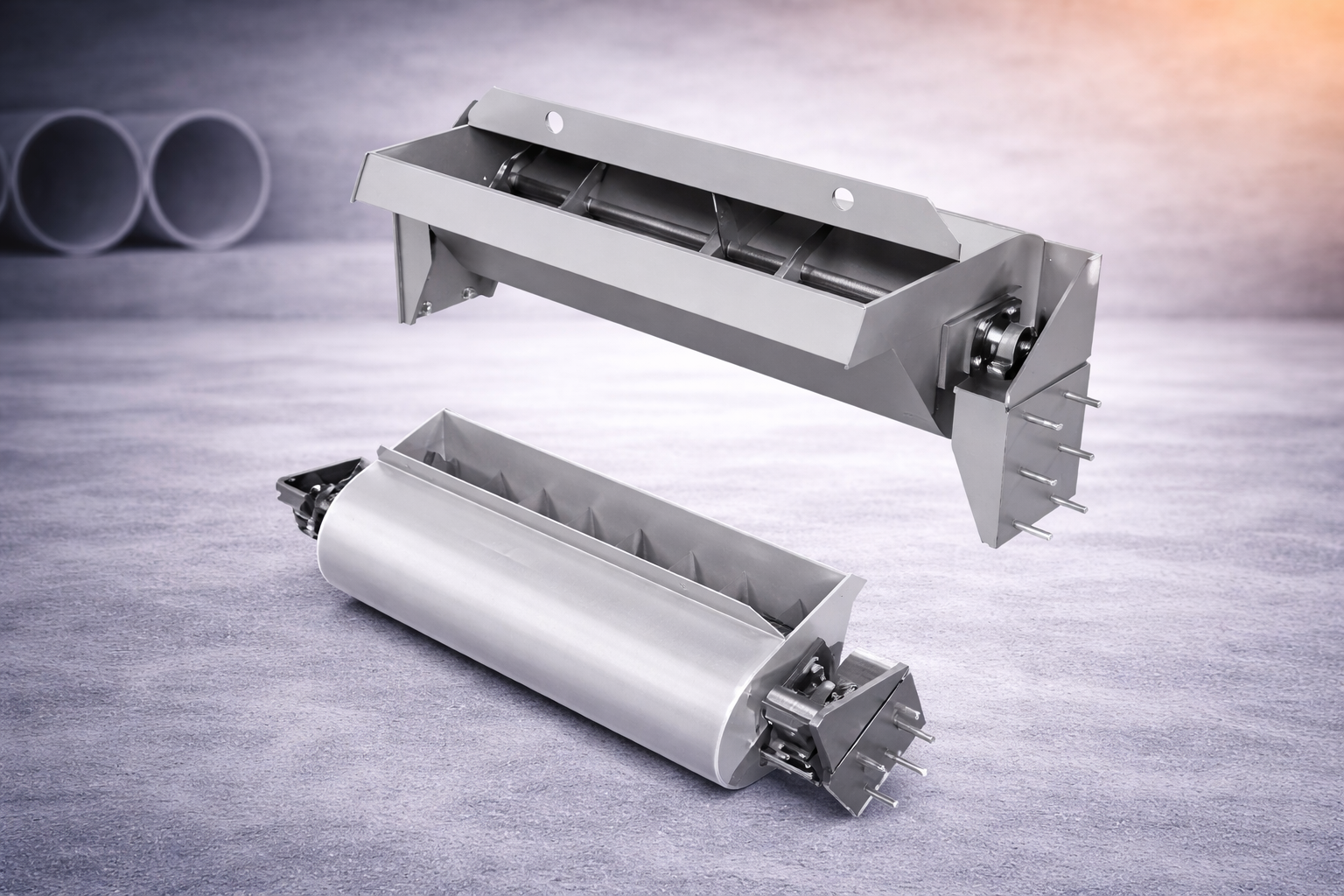

TM	Пробовідбірний	Промисловість	Відбір проб	Натисніть для збільшення

Матеріали виконання

Зворотні клапани CMO виготовляються з різних матеріалів залежно від умов експлуатації:

• чавун і високоміцний чавун;
• вуглецева сталь;

• нержавіюча сталь;

• спеціальні сплави для високих температур - до 1400*С;

• антикорозійні покриття та футирування.

Використання якісних матеріалів дозволяє забезпечити високу герметичність та довговічність роботи обладнання, виготовляти зворотні клапани за індивідуальною потребою замовника та згідно технічного завдання.

Переваги виробництва CMO

Завод CMO є одним із провідних виробників трубопровідної арматури, використовуючи сучасні технології проєктування та виробництва :

• європейські стандарти виробництва;
• використання сучасного ПЗ для розрахунків;
• контроль якості кожного клапана;
• висока герметичність і надійність;
• адаптація під індивідуальні проєкти.

Рекомендації по вибору та експлуатації

При виборі клапана зворотного важливо враховувати:

• тип робочого середовища;

• місце установки;

• температуру і тиск;

• наявність забруднень;

• умови монтажу.

Додатково рекомендуємо ознайомитися з матеріалами:

• засувки з обгумованим клином
• ремонтопридатність арматури

Висновок

Зворотні клапани CMO — це комплексне рішення для промислових систем, яке поєднує широкий вибір моделей, надійність, довговічність і ефективність.

Купуючи зворотні клапани СМО ми забезпечуєте своє виробництво подальшою сервісною підтримкою, гарантійним та після гарантійним обслуговуванням.

Правильний вибір клапана дозволяє мінімізувати ризики, підвищити ефективність системи та забезпечити стабільну роботу всього обладнання.
