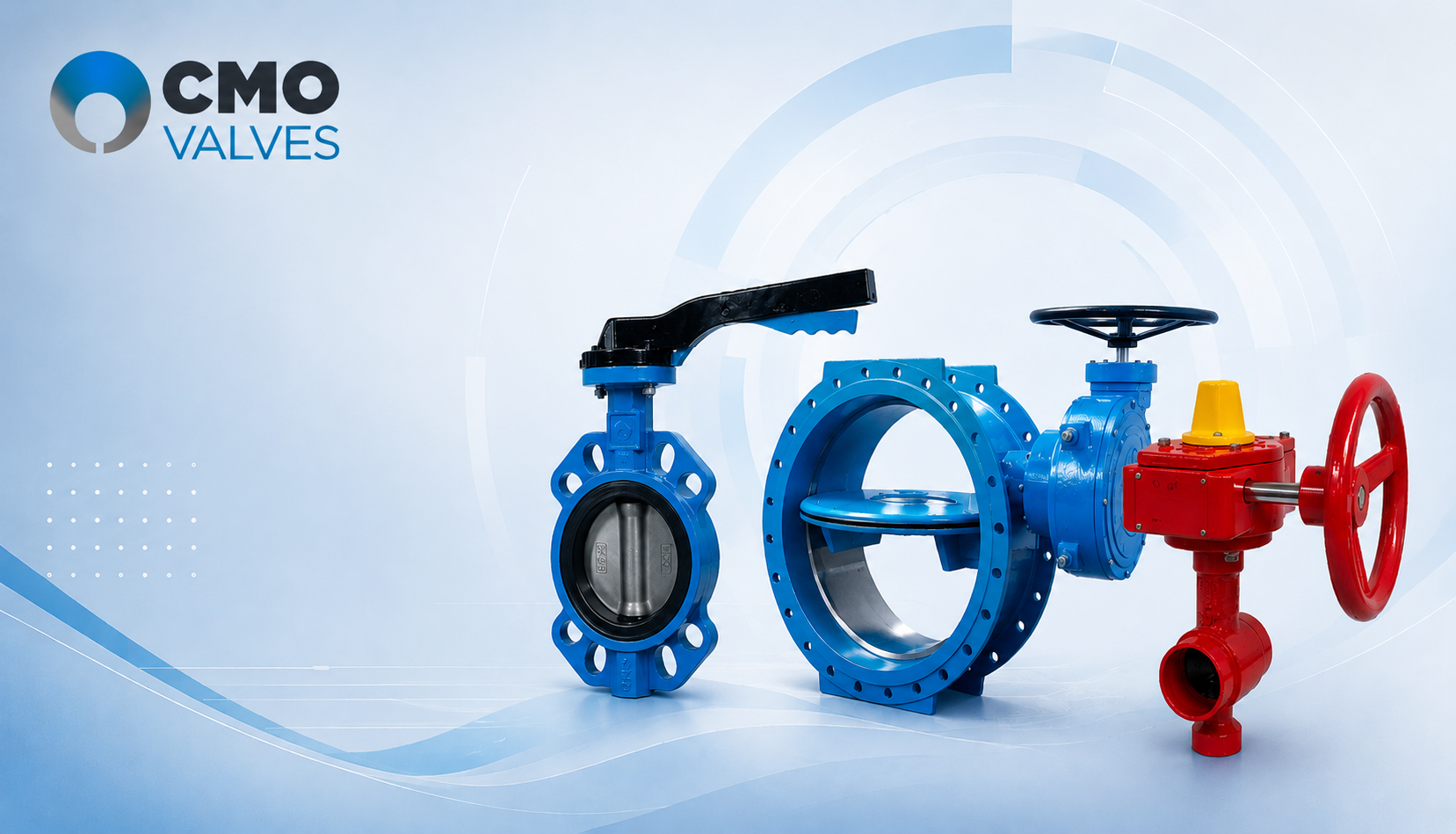

Задвижки дисковые баттерфляй - действительно ли форма диска влияет на эксплуатационную способность и срок службы

Дисковый затвор типа «баттерфляй» часто выбирают по диаметру, рабочему давлению и материалу уплотнения. На форму диска смотрят реже, хотя именно она влияет на сопротивление потоку, крутящий момент, герметичность и скорость износа седла. Поэтому два внешне похожих затвора могут иметь разный ресурс даже в одной и той же системе и с одинаковыми техническими характеристиками.

Как форма диска влияет на работу затвора «баттерфляй»

Прежде всего следует отметить, что диск — это основной рабочий запорный орган затворов, и он бывает нескольких типов.

Центрический диск

Диск расположен строго по центру оси вращения.

Характеристики эксплуатации центрических дисков

• Высокое трение о седло по всему периметру во время закрытия.
• Быстрый износ резины в зонах постоянного контакта.
• Подходит только для давления до 16 бар.
• Обтекаемая форма уменьшает гидравлическое сопротивление и кавитацию.

Эксцентрический диск (одно-, двух- и трехэксцентриковый)

Форма диска имеет смещение относительно оси вращения и оси трубопровода.

Характеристики эксплуатации эксцентрических дисков

• Обеспечивает идеальную герметичность.
• Диск касается седла только в последний момент закрытия, что минимизирует трение и увеличивает срок службы затвора в несколько раз.
• Эксцентриковые диски предназначены для работы при высоком давлении.

Профилированный диск (уменьшенной толщины или с ребрами)

Диск имеет специальные гидродинамические выемки или ребра жесткости.

Характеристики эксплуатации профилированных дисков

• Ребра позволяют диску не прогибаться под высоким давлением рабочей среды.
• Тонкие диски меньше перекрывают проходное сечение трубы, что увеличивает коэффициент пропускной способности (Kv).
• Профилированная форма уменьшает крутящий момент, поэтому требуется менее мощный (и более дешевый) привод.

Следует помнить, что гидравлика — это целая наука, а определение нагрузки рабочей среды под давлением на диск, а также общей эксплуатации оборудования является комплексной задачей проектировщиков, имеющих соответствующую квалификацию и специализированное программное обеспечение. Однако мы часто сталкиваемся с ситуацией, когда заказчиком является предприятие с устаревшей системой, которому необходимы дисковые затворы для замены существующих. В таком случае специалисту следует обращать внимание на характеристики существующих потоков, параметры давления и количество рабочих циклов. Именно это напрямую влияет на выбор типа диска затвора, а следовательно — и на выбор оборудования для дальнейшей эксплуатации.

На практике дисковые затворы почти никогда не работают отдельно. Они являются частью трубопроводной системы вместе с воздушными вантузами, сильфонными компенсаторами и обратными клапанами. Именно правильный подбор всех элементов обеспечивает стабильную работу трубопровода и минимизирует риск возникновения аварийных ситуаций.

Если возникает выбор между дисковым затвором и шиберной задвижкой, ориентироваться следует не только на номинальный диаметр. Значение имеют характеристики рабочей среды, требования к герметичности, температура и частота открывания. Именно эти факторы определяют, какой тип трубопроводной арматуры будет более эффективным в конкретной системе.

Всегда ли более сложная конструкция лучше?

Нет. Для обычной системы холодного водоснабжения качественный затвор с центрическим диском часто является наиболее рациональным решением. Переплачивать за тройной эксцентриситет в такой системе нет смысла. Другая ситуация — если арматура работает с паром, горячим газом, агрессивной жидкостью или выполняет сотни циклов ежедневно. Здесь снижение трения и стабильный контакт с седлом напрямую влияют на срок службы.

Также нельзя оценивать диск отдельно от уплотнения. EPDM хорошо работает с водой, но не подходит для нефтепродуктов. Для масел чаще используют NBR, для повышенных температур и химически активных сред — FKM или PTFE. Неудачное сочетание материалов сведёт на нет даже правильную геометрию диска.

Что проверить перед выбором

Начинать следует не с цены и не только с диаметра. Для инженера важны рабочее и максимальное давление, температура, состав среды, скорость потока, количество циклов, направление давления и необходимый класс герметичности.

Отдельное внимание следует уделить крутящему моменту, особенно если дисковый затвор будет работать с электрическим или пневматическим приводом. От правильного подбора привода зависит не только удобство управления, но и долговечность всей трубопроводной арматуры. Подробнее об этом можно прочитать в статье «Как правильно подобрать электропривод для задвижки».

На долговечность также влияет монтаж. Перекос фланцев, затяжка крепежа с неравномерным усилием или недостаточное расстояние до насоса создают дополнительные нагрузки. В системах с температурными перемещениями следует предусмотреть сильфонные компенсаторы, чтобы деформации трубопровода не передавались непосредственно на корпус арматуры.

Заключение

Форма диска действительно влияет как на эксплуатационные характеристики, так и на срок службы затвора. Она определяет гидравлическое сопротивление, нагрузку на привод, характер контакта с уплотнением и стабильность герметичности. Но оценивать необходимо всю конструкцию: профиль диска, тип эксцентриситета, материал седла, рабочую среду и режим эксплуатации.

Самый надежный затвор — не обязательно самый дорогой. Это модель, правильно подобранная под конкретный трубопровод. Для стандартной системы водоснабжения достаточно центрической конструкции, а для высоких температур, агрессивных сред и частых циклов следует рассматривать эксцентриковые решения. При выборе стоит оценивать не только технические характеристики, но и особенности конструкции конкретной модели.
