Задвижка с обрезиненным клином — назначение, типы управления и технические характеристики

Задвижка с обрезиненным клином — это вид трубопроводной запорной арматуры, предназначенный для полного перекрытия потока рабочей среды. Такое оборудование широко применяется в системах водоснабжения, пожаротушения, канализации, энергетике и промышленности. Основная функция задвижки — надежная изоляция участка трубопровода без регулирования расхода среды.

Современные решения для разных условий эксплуатации предлагает компания CMO Украина, которая специализируется на подборе, поставке и сервисном обслуживании промышленной трубопроводной арматуры, в том числе клиновых задвижек серии 11A.

Назначение задвижек с обрезиненным клином

Клиновые задвижки используются для перекрытия потоков воды, сточных жидкостей, технических растворов и других неагрессивных или слабоагрессивных сред. Благодаря вулканизации клина обеспечивается высокая герметичность даже при длительной эксплуатации и неидеальных условиях монтажа.

• магистральные и распределительные сети водоснабжения;

• системы пожаротушения;

• канализационные и дренажные трубопроводы;

• промышленные технологические линии;

• насосные и энергетические станции.

Примером такого оборудования является клиновая задвижка серии 11A CMO, которая используется в водопроводных и промышленных системах.

Конструкция и принцип работы

Перекрытие потока осуществляется перемещением клина в вертикальной плоскости. Вулканизированная поверхность клина обеспечивает плотное прилегание к седлу корпуса и компенсирует незначительные отклонения геометрии трубопровода.

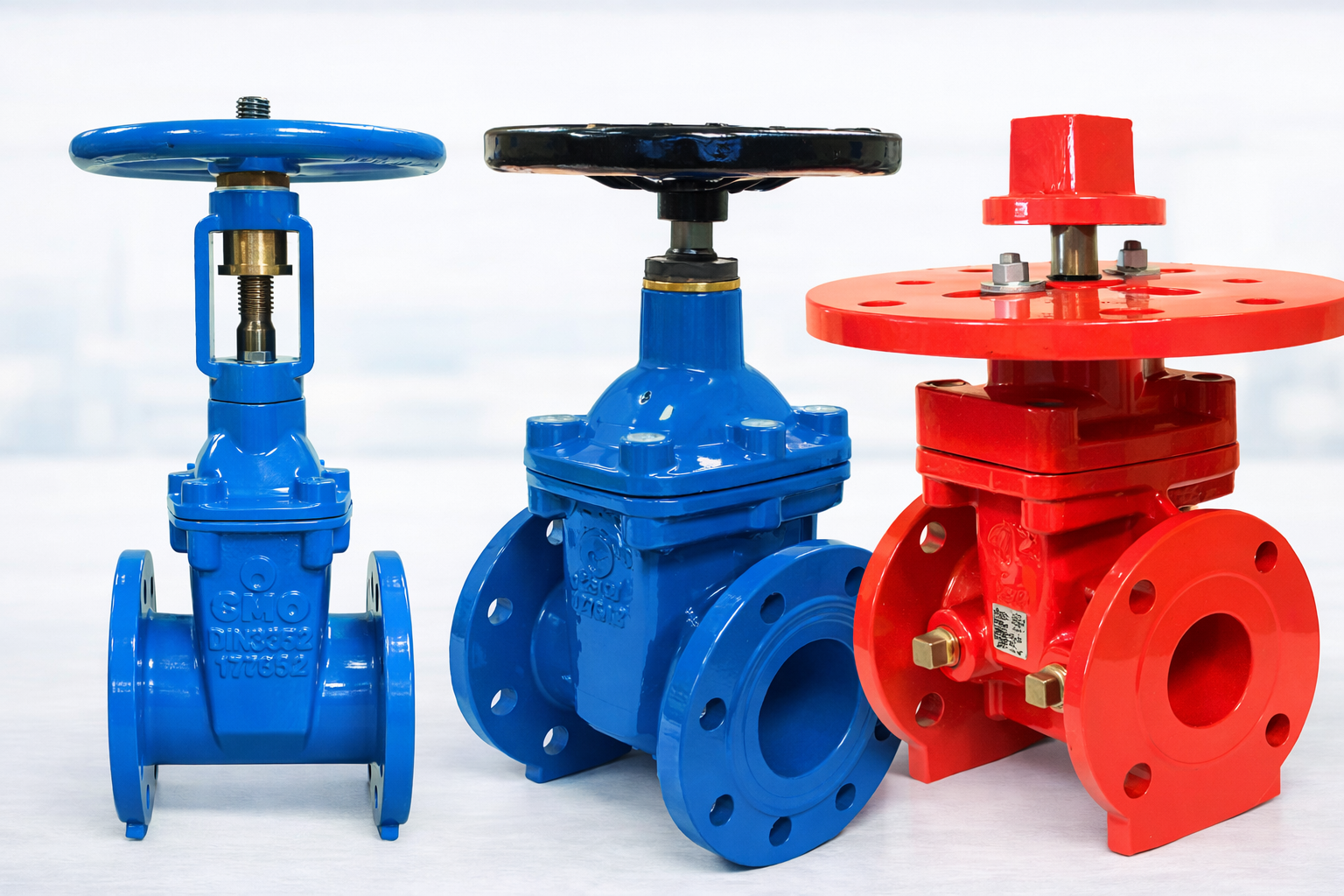

Конструктивные элементы клиновой задвижки CMO

• корпус из высокопрочного чугуна GJS 500-7;

• шток из нержавеющей стали AISI 420;

• клин с вулканизацией (EPDM или NBR);

• уплотнительные элементы - сальники и уплотнительные кольца (EPDM, NBR, PTFE);

• механический или автоматический привод.

Технические характеристики

Типы клиновых задвижек по назначению

Общепромышленные задвижки

Наиболее распространенный вариант для магистральных трубопроводов. Обычно это клиновые задвижки синего цвета. У задвижек 11A, 12A и 13A стандарт эпоксидного покрытия составляет 250 микрон. Задвижки с фланцевым соединением являются самым распространенным типом, так как обеспечивают надежность монтажа и удобство демонтажа во время технического обслуживания.

Задвижки для систем пожаротушения

Имеют повышенные требования к ресурсу и надежности. Например, задвижка тип 11A для систем пожаротушения. Они отличаются от общепромышленных задвижек только цветом и индикатором положения клина, что крайне важно в сфере пожарной безопасности. Остальные технические характеристики - стандартные.

Способы управления клиновыми задвижками CMO

• ручное управление (маховик или квадратный ключ);

• редукторное управление для DN более 250 мм;

• электропривод для автоматизации;

Электроприводы для задвижек CMO стандартно используются бренда AUMA, однако возможно подобрать и установить любой бренд электропривода, который будет соответствовать крутящему моменту задвижки.

Ресурс и гарантия

Гарантийный срок эксплуатации клиновых задвижек CMO зависит от условий работы и может составлять от 5 до 10 лет. Фактический ресурс определяется количеством рабочих циклов и характеристиками среды.

• рабочее давление в системе;

• частота открывания и закрывания;

• наличие абразивных частиц;

• качество монтажа;

• регулярность сервисного обслуживания.

В любом случае в гарантийном талоне завод-изготовитель или уполномоченный им представитель обязан указывать гарантийный срок эксплуатации при продаже.

Сервис и техническое обслуживание

Регулярный сервис позволяет значительно продлить срок службы трубопроводной запорной арматуры. Компания CMO Украина предоставляет следующие рекомендации по технической эксплуатации клиновых задвижек:

• контроль герметичности фланцевых соединений;

• контроль параллельности фланцев;

• регулярная смазка резьбовых соединений;

• регулярная проверка работы приводов;

• периодический контроль состояния уплотнений.

При соблюдении этих простых правил технического обслуживания клиновые задвижки CMO могут прослужить более 10 лет.

Стоит помнить

Задвижки с обрезиненным клином CMO — это надежное решение для систем водоснабжения как для промышленных трубопроводов, так и для систем пожаротушения. Высокая герметичность, широкий диапазон диаметров и рабочих давлений, простая разборная конструкция и возможность автоматизации привода делают их универсальным выбором для различных отраслей. Компания CMO Украина - эксклюзивный дистрибьютор завода-изготовителя CMO VALVES, Испания. Здесь вы можете купить клиновые, шиберные и дисковые задвижки со склада и под заказ. Цена клиновой задвижки стартует от 83 евро. Самый широкий и доступный ассортимент представлен в г. Луцк.

Подробные характеристики, подбор и консультации доступны на сайте CMO Украина.
