Шиберные ножевые задвижки – ответы на распространенные вопросы

Шиберные ножевые задвижки CMO — это промышленная запорная арматура для перекрытия или регулирования потоков воды, стоков, пульпы, сыпучих, вязких, абразивных и других рабочих сред. Такие задвижки широко применяются в водном хозяйстве, горнодобывающей, целлюлозно-бумажной, пищевой, химической промышленности, на очистных сооружениях, насосных станциях и производственных линиях.

Производитель CMO Valves серийно изготавливает более 28 типов ножевых задвижек, которые отличаются конструкцией корпуса, направлением потока, типом уплотнения, материалами, способом присоединения и вариантами управления. В этой статье рассмотрим базовые серии шиберных ножевых задвижек CMO, их основные характеристики, сферы применения и критерии выбора.

Что такое шиберная ножевая задвижка

Шиберная ножевая задвижка — это тип трубопроводной арматуры, в которой перекрытие потока выполняется с помощью плоского ножа. Благодаря такой конструкции задвижка эффективно работает с жидкостями, стоками, пульпой, суспензиями, сыпучими материалами и средами с примесями.

В отличие от классических клиновых задвижек, шиберные ножевые модели лучше подходят для загрязненных, густых или абразивных сред. Именно поэтому их часто выбирают там, где стандартная запорная арматура быстро забивается или теряет герметичность.

Основные серии шиберных ножевых задвижек CMO

Для общепромышленных задач чаще всего используют базовые серии A, AB и T. Каждая из них имеет свои конструктивные особенности и рекомендуемые условия применения.

Шиберные ножевые задвижки серии A CMO

Шиберная ножевая задвижка серии A — это базовая универсальная модель CMO, которая может работать с водой, стоками, бумажной пульпой, пищевыми продуктами, порошками, нефтепродуктами, химическими жидкостями, биогазами, воздухом, известью и другими средами.

• тип направления — однонаправленная;
• тип присоединения — межфланцевый;
• корпус — литой, из чугуна или различных видов стали;
• диаметры — от DN50 до DN2000;
• рабочее давление — от 2 до 10 кг/см²;
• шток — выдвижной или невыдвижной.

В зависимости от условий эксплуатации для серии A могут применяться уплотнения EPDM, NBR, VITON, SILICONE или PTFE. Нож задвижки изготавливается из нержавеющей стали AISI 304, AISI 316 или выше. Для управления могут использоваться маховик, рычаг, редуктор, электропривод, пневмопривод или гидропривод.

Шиберные ножевые задвижки серии AB CMO

Шиберная ножевая задвижка серии AB двунаправленная отличается от серии A двунаправленной конструкцией и специальным седловым уплотнением. Уплотнение имеет U-образную форму из эластомера и металлического профиля из нержавеющей стали, что помогает сохранять форму седла и предотвращает его выдавливание под давлением рабочей среды.

• тип направления — двунаправленная;
• тип присоединения — межфланцевый;
• корпус — литой;
• диаметры — от DN50 до DN2000;
• рабочее давление — от 2 до 10 кг/см²;
• шток — выдвижной или невыдвижной.

Серия AB часто используется на объектах водоканалов, в системах водоотведения, канализации, на очистных сооружениях и там, где важна стабильная герметичность в обоих направлениях потока.

Шиберные ножевые задвижки серии T CMO

Шиберная ножевая задвижка серии T отличается конструкцией корпуса типа LUG с резьбовыми ушками. Такая конструкция позволяет использовать задвижку в условиях высоких перепадов давления, а также устанавливать ее в конце трубопровода.

• тип направления — однонаправленная;
• тип присоединения — межфланцевый, корпус LUG;
• корпус — литой;
• диаметры — от DN50 до DN1200;
• рабочее давление — от 4 до 10 кг/см²;
• уплотнение — EPDM, NBR, VITON, SILICONE, PTFE или metal/metal.

Серия T подходит для жидкостей с примесями, а также для участков трубопровода, где возможны перепады или скачки давления. Благодаря LUG-корпусу такая задвижка имеет повышенную надежность в сложных условиях эксплуатации.

Как выбрать шиберную ножевую задвижку

Подбор шиберной задвижки нужно выполнять не только по диаметру DN. Важно учитывать рабочую среду, давление, температуру, направление потока, требования к герметичности, материал корпуса, тип уплотнения и способ управления.

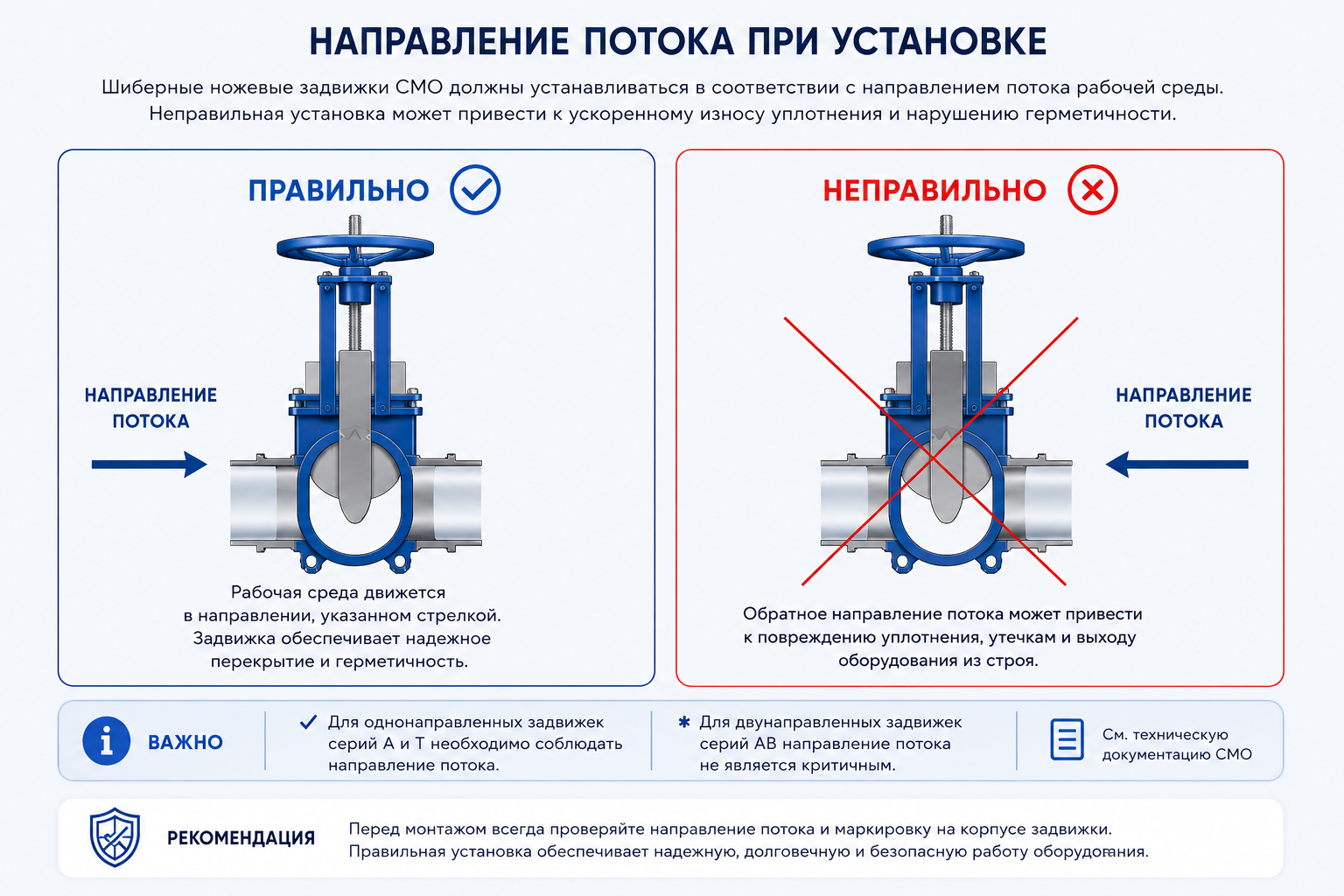

Направление потока при установке

Большинство однонаправленных шиберных ножевых задвижек CMO должны устанавливаться в соответствии с направлением потока, указанным производителем. Нарушение этого правила может привести к ускоренному износу уплотнения и потере герметичности.

Правильное направление потока обеспечивает надежную герметичность и долговечную работу шиберной ножевой задвижки.

Типы приводов для шиберных задвижек

Одно из преимуществ шиберных ножевых задвижек CMO — возможность менять тип управления в процессе эксплуатации. Это позволяет модернизировать оборудование без полной замены арматуры.

Подробнее о подборе электрического управления можно прочитать в статье как правильно подобрать электропривод для задвижек.

Материалы и уплотнения

Материал корпуса и уплотнение подбирают в зависимости от рабочей среды, температуры, абразивности, химической активности и требований к герметичности. Для базовых серий CMO могут применяться корпуса из высокопрочного чугуна GJS 500, стали WCB, CF8M и других материалов под заказ.

• EPDM — для воды, стоков и многих нейтральных сред;
• NBR — для сред с маслами или нефтепродуктами;
• VITON — для более агрессивных сред и повышенных температур;
• SILICONE — для отдельных пищевых или температурных применений;
• PTFE — для химически активных сред;
• metal/metal — для специальных условий, где эластомерное уплотнение не подходит.

Преимущества шиберных ножевых задвижек CMO

• большой выбор серий для разных условий эксплуатации;
• диаметры до DN2000 в базовых сериях;
• возможность работы с водой, стоками, пульпой, сыпучими и вязкими средами;
• сменные уплотнения и широкий выбор материалов;
• ножи из нержавеющей стали AISI 304 или AISI 316;
• возможность установки ручного, электрического, пневматического или гидравлического привода;
• сервисное обслуживание и быстроизнашиваемые запчасти от CMO Украина;
• возможность индивидуального производства под техническое задание.

Где применяются шиберные ножевые задвижки

Шиберные ножевые задвижки применяют там, где нужно надежно перекрывать или регулировать сложные рабочие среды.

• водоканалы и системы водоотведения;
• очистные сооружения;
• горнодобывающая промышленность;
• целлюлозно-бумажная промышленность;
• пищевые производства;
• химическая промышленность;
• цементные заводы;
• элеваторы и бункерные системы;
• системы транспортировки пульпы, шлама и сыпучих материалов.

Распространенные вопросы

Что такое шиберная ножевая задвижка?

Шиберная ножевая задвижка — это запорная арматура, в которой поток перекрывается плоским ножом. Она хорошо подходит для воды, стоков, пульпы, сыпучих, вязких и загрязненных сред.

Чем шиберная задвижка отличается от клиновой?

Клиновая задвижка чаще применяется для чистых жидкостей, а шиберная ножевая лучше работает с густыми, загрязненными, абразивными или сыпучими средами.

Какую серию CMO выбрать: A, AB или T?

Серия A подходит для большинства стандартных задач, AB — для двунаправленной герметичности, а T — для высоких перепадов давления и монтажа в конце трубопровода.

Можно ли установить электропривод на шиберную задвижку?

Да, шиберные ножевые задвижки CMO могут комплектоваться электроприводом, пневмоприводом, гидроприводом, редуктором, маховиком или рычагом.

Вывод

Шиберные ножевые задвижки CMO — это универсальное решение для промышленных трубопроводных систем, где нужно работать с водой, стоками, пульпой, сыпучими, вязкими или абразивными средами. Для правильного выбора важно учитывать серию задвижки, направление потока, DN, рабочее давление, материалы, уплотнения и тип привода.

Ознакомиться с доступными моделями можно в разделах шиберные задвижки для общей промышленности и шиберные задвижки для добывающей промышленности.

Также рекомендуем посмотреть другие решения CMO для трубопроводных систем:

• клиновые задвижки — для перекрытия потока чистых жидкостей;
• затворы баттерфляй — для компактного перекрытия и регулирования потока;
• обратные клапаны — для защиты системы от обратного потока;
• резиновые компенсаторы — для компенсации вибраций и температурных деформаций.

Если нужно подобрать шиберную ножевую задвижку CMO под конкретную среду, давление, диаметр или тип привода, обращайтесь к специалистам CMO Украина.
