Шиберні ножові засувки - відповіді на найпоширеніші запитання

Шиберні ножові засувки CMO — це промислова запірна арматура для перекриття або регулювання потоків води, стоків, пульпи, сипучих, в'язких, абразивних та інших робочих середовищ. Такі засувки широко застосовуються у водному господарстві, гірничодобувній, целюлозно-паперовій, харчовій, хімічній промисловості, на очисних спорудах, насосних станціях і виробничих лініях.

Виробник CMO Valves серійно виготовляє понад 28 типів ножових засувок, які відрізняються конструкцією корпусу, напрямком потоку, типом ущільнення, матеріалами, способом приєднання та варіантами керування. У цій статті розглянемо базові серії шиберних ножових засувок CMO, їхні основні характеристики, сфери застосування та критерії вибору.

Що таке шиберна ножова засувка

Шиберна ножова засувка — це тип трубопровідної арматури, у якій перекриття потоку виконується за допомогою плоского ножа. Завдяки такій конструкції засувка ефективно працює з рідинами, стоками, пульпою, суспензіями, сипучими матеріалами та середовищами з домішками.

На відміну від класичних клинових засувок, шиберні ножові моделі краще підходять для забруднених, густих або абразивних середовищ. Саме тому їх часто обирають там, де стандартна запірна арматура швидко забивається або втрачає герметичність.

Основні серії шиберних ножових засувок CMO

Для загальнопромислових задач найчастіше використовують базові серії A, AB та T. Кожна з них має свої конструктивні особливості та рекомендовані умови застосування.

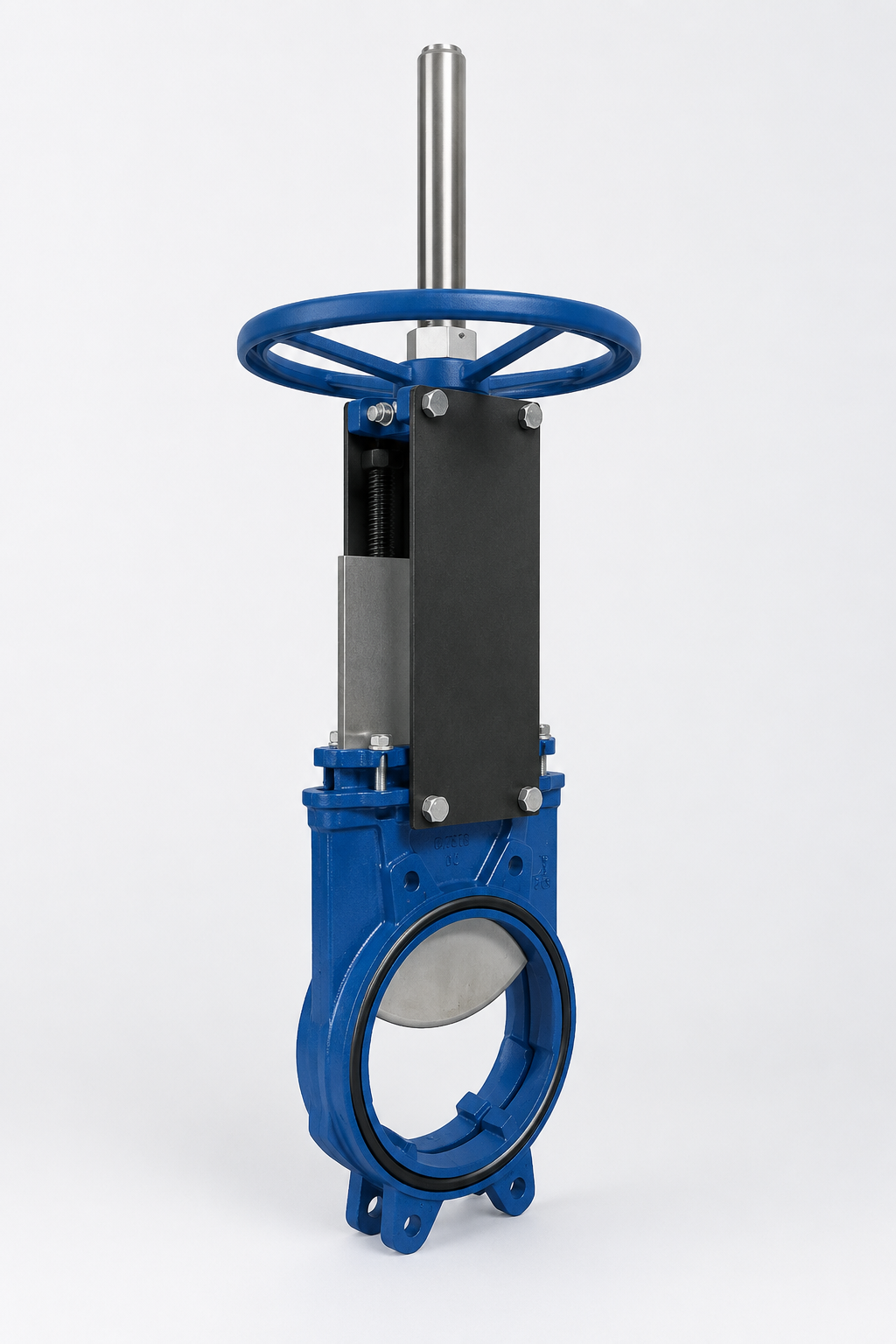

Засувки шиберні ножові серії A CMO

Засувка шиберна ножова серії A — це базова універсальна модель CMO, яка може працювати з водою, стоками, паперовою пульпою, харчовими продуктами, порошками, нафтопродуктами, хімічними рідинами, біогазами, повітрям, вапном та іншими середовищами.

• тип напрямку — односпрямована;
• тип приєднання — міжфланцевий;
• корпус — литий, з чавуну або різних видів сталі;
• діаметри — від DN50 до DN2000;
• робочий тиск — від 2 до 10 кг/см²;
• шток — висувний або невисувний.

Залежно від умов експлуатації для серії A можуть застосовуватися ущільнення EPDM, NBR, VITON, SILICONE або PTFE. Ніж засувки виготовляється з нержавіючої сталі AISI 304, AISI 316 або вище. Для керування можуть використовуватися маховик, важіль, редуктор, електропривід, пневмопривід або гідропривід.

Засувки шиберні ножові серії AB CMO

Засувка шиберна ножова серії AB двонапрямлена відрізняється від серії A двоспрямованою конструкцією та спеціальним сідловим ущільненням. Ущільнення має U-подібну форму з еластомеру та металевого профілю з нержавіючої сталі, що допомагає зберігати форму сідла і запобігає його витісненню під тиском робочого середовища.

• тип напрямку — двоспрямована;
• тип приєднання — міжфланцевий;
• корпус — литий;
• діаметри — від DN50 до DN2000;
• робочий тиск — від 2 до 10 кг/см²;
• шток — висувний або невисувний.

Серія AB часто використовується на об'єктах водоканалів, у системах водовідведення, каналізації, на очисних спорудах і там, де важлива стабільна герметичність в обох напрямках потоку.

Засувки шиберні ножові серії T CMO

Засувка шиберна ножова серії T відрізняється конструкцією корпусу типу LUG з різьбовими вушками. Така конструкція дозволяє використовувати засувку в умовах високих перепадів тиску, а також встановлювати її в кінці трубопроводу.

• тип напрямку — односпрямована;
• тип приєднання — міжфланцевий, корпус LUG;
• корпус — литий;
• діаметри — від DN50 до DN1200;
• робочий тиск — від 4 до 10 кг/см²;
• ущільнення — EPDM, NBR, VITON, SILICONE, PTFE або metal/metal.

Серія T підходить для рідин з домішками, а також для ділянок трубопроводу, де можливі перепади або стрибки тиску. Завдяки LUG-корпусу така засувка має підвищену надійність у складних умовах експлуатації.

Як вибрати шиберну ножову засувку

Підбір шиберної засувки потрібно виконувати не тільки за діаметром DN. Важливо врахувати робоче середовище, тиск, температуру, напрямок потоку, вимоги до герметичності, матеріал корпусу, тип ущільнення та спосіб керування.

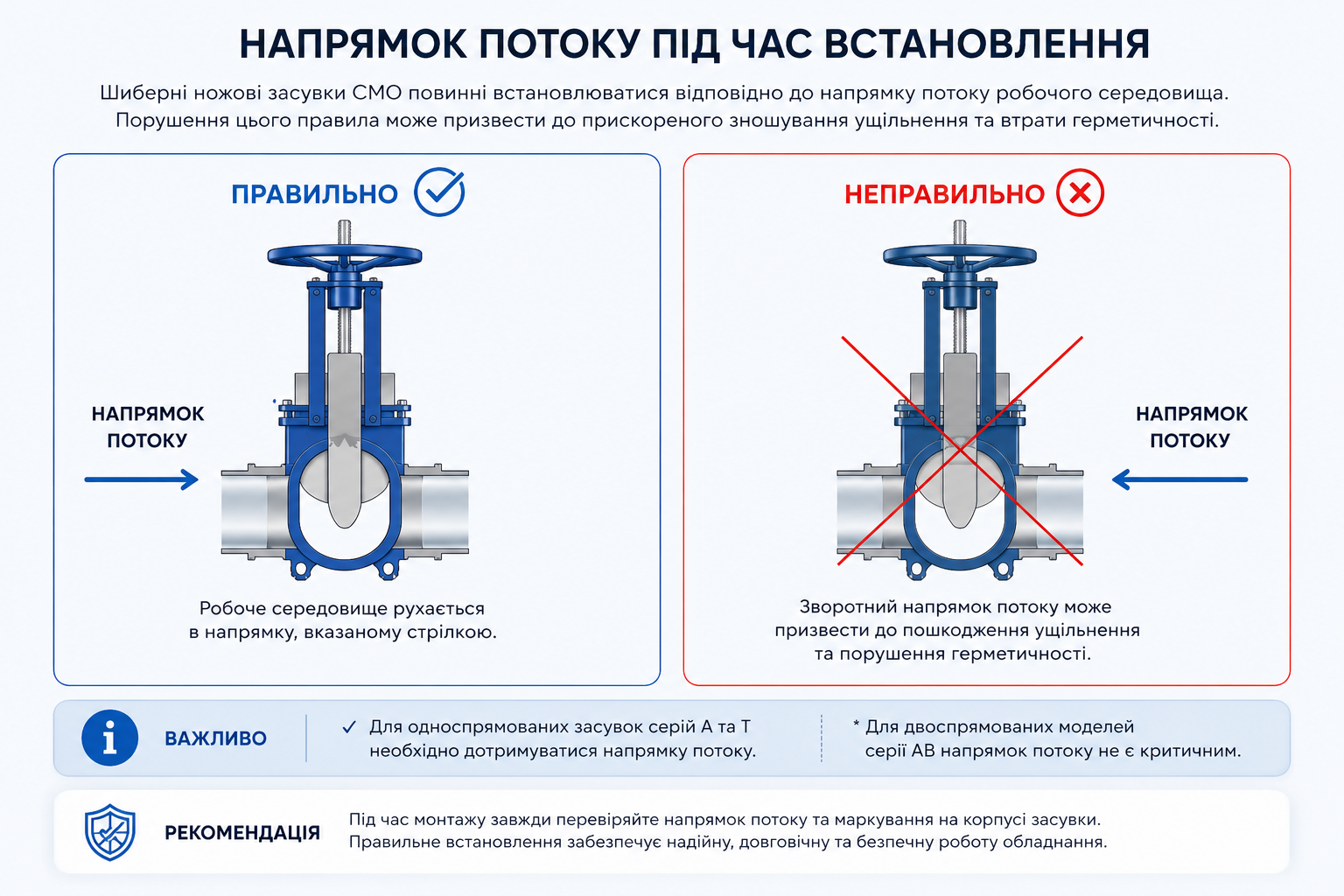

Напрямок потоку під час встановлення

Більшість односпрямованих шиберних ножових засувок CMO повинні встановлюватися відповідно до напрямку потоку, зазначеного виробником. Порушення цього правила може призвести до прискореного зношування ущільнення та втрати герметичності.

Правильний напрямок потоку забезпечує надійну герметичність та довговічну роботу шиберної ножової засувки.

Типи приводів для шиберних засувок

Одна з переваг шиберних ножових засувок CMO — можливість змінювати тип керування в процесі експлуатації. Це дозволяє модернізувати обладнання без повної заміни арматури.

Детальніше про підбір електричного керування можна прочитати у статті як правильно підібрати електропривід для засувок.

Матеріали та ущільнення

Матеріал корпусу та ущільнення підбирають залежно від робочого середовища, температури, абразивності, хімічної активності та вимог до герметичності. Для базових серій CMO можуть застосовуватися корпуси з високоміцного чавуну GJS 500, сталі WCB, CF8M та інших матеріалів під замовлення.

• EPDM — для води, стоків та багатьох нейтральних середовищ;
• NBR — для середовищ з маслами або нафтопродуктами;
• VITON — для агресивніших середовищ і підвищених температур;
• SILICONE — для окремих харчових або температурних застосувань;
• PTFE — для хімічно активних середовищ;
• metal/metal — для спеціальних умов, де еластомерне ущільнення не підходить.

Переваги шиберних ножових засувок CMO

• великий вибір серій для різних умов експлуатації;
• діаметри до DN2000 у базових серіях;
• можливість роботи з водою, стоками, пульпою, сипучими та в'язкими середовищами;
• змінні ущільнення та широкий вибір матеріалів;
• ножі з нержавіючої сталі AISI 304 або AISI 316;
• можливість встановлення ручного, електричного, пневматичного або гідравлічного приводу;
• сервісне обслуговування та швидкозношувані запчастини від СМО Україна;
• можливість індивідуального виробництва під технічне завдання.

Де застосовуються шиберні ножові засувки

Шиберні ножові засувки застосовують там, де потрібно надійно перекривати або регулювати складні робочі середовища.

• водоканали та системи водовідведення;
• очисні споруди;
• гірничодобувна промисловість;
• целюлозно-паперова промисловість;
• харчові виробництва;
• хімічна промисловість;
• цементні заводи;
• елеватори та бункерні системи;
• системи транспортування пульпи, шламу та сипучих матеріалів.

Поширені запитання

Що таке шиберна ножова засувка?

Шиберна ножова засувка — це запірна арматура, у якій потік перекривається плоским ножем. Вона добре підходить для води, стоків, пульпи, сипучих, в'язких і забруднених середовищ.

Чим шиберна засувка відрізняється від клинової?

Клинова засувка частіше застосовується для чистих рідин, а шиберна ножова краще працює з густими, забрудненими, абразивними або сипучими середовищами.

Яку серію CMO вибрати: A, AB чи T?

Серія A підходить для більшості стандартних задач, AB — для двоспрямованої герметичності, а T — для високих перепадів тиску та монтажу в кінці трубопроводу.

Чи можна встановити електропривід на шиберну засувку?

Так, шиберні ножові засувки CMO можуть комплектуватися електроприводом, пневмоприводом, гідроприводом, редуктором, маховиком або важелем.

Висновок

Шиберні ножові засувки CMO — це універсальне рішення для промислових трубопровідних систем, де потрібно працювати з водою, стоками, пульпою, сипучими, в'язкими або абразивними середовищами. Для правильного вибору важливо враховувати серію засувки, напрямок потоку, DN, робочий тиск, матеріали, ущільнення та тип приводу.

Ознайомитися з доступними моделями можна в розділах шиберні засувки для загальної промисловості та шиберні засувки для видобувної промисловості.

Також рекомендуємо переглянути інші рішення CMO для трубопровідних систем:

• клинові засувки — для перекриття потоку чистих рідин;
• затвори батерфляй — для компактного перекриття та регулювання потоку;
• зворотні клапани — для захисту системи від зворотного потоку;
• гумові компенсатори — для компенсації вібрацій і температурних деформацій.

Якщо потрібно підібрати шиберну ножову засувку CMO під конкретне середовище, тиск, діаметр або тип приводу, звертайтеся до спеціалістів СМО Україна.
