Воздушный вантуз для водопровода

Воздушный вантуз для водопровода или автоматический аэрационный вантуз — это элемент трубопроводной арматуры, который автоматически удаляет воздух из системы и впускает его во время опорожнения трубопровода. Благодаря этому оборудование помогает избежать воздушных пробок, вакуума, гидроударов и преждевременного износа трубопровода.

Воздушные вантузы CMO применяются в системах водоснабжения, водоотведения, канализации, насосных станциях, промышленных трубопроводах, очистных сооружениях и сетях пожаротушения. Правильно подобранный вантуз повышает стабильность работы системы, уменьшает нагрузку на насосы и продлевает срок службы оборудования.

Для чего нужен воздушный вантуз

Во время работы трубопровода внутри системы может накапливаться воздух. Чаще всего он собирается в верхних точках трассы, на переломах профиля, после насосных станций или на длинных горизонтальных участках. Если его не удалять, в системе возникают воздушные пробки, нестабильное давление и риск гидроудара.

Воздушный вантуз для водопровода автоматически выпускает этот воздух наружу. Когда трубопровод опорожняется или давление резко снижается, устройство наоборот впускает атмосферный воздух внутрь, чтобы не допустить образования вакуума.

Какие проблемы решает воздушный вантуз

• Воздушные пробки — уменьшают проходное сечение трубопровода и ухудшают пропускную способность системы.
• Гидроудары — возникают из-за резких перепадов давления и могут повредить трубы, задвижки, клапаны и насосное оборудование.
• Повышенная нагрузка на насосы — оборудование работает менее эффективно, потребляет больше электроэнергии и быстрее изнашивается.
• Образование вакуума — может привести к деформации трубопровода или повреждению соединений.
• Нестабильная работа системы — проявляется шумами, вибрациями, падением производительности и перепадами давления.

Где устанавливают воздушные вантузы

Чтобы вантуз работал эффективно, его устанавливают в местах наибольшего накопления воздуха и на участках, где возможно образование вакуума.

• в самых высоких точках трубопровода;
• после насосных станций;
• на длинных горизонтальных участках;
• на переломах профиля трубопровода;
• перед или после запорной арматуры;
• на магистральных водопроводах;
• на очистных сооружениях;
• в системах пожаротушения.

Фланцевый или муфтовый вантуз: что выбрать?

Виды воздушных вантузов CMO

CMO Valves предлагает фланцевые и муфтовые воздушные вантузы. Оба варианта выполняют одинаковые основные функции: автоматическое удаление воздуха, впуск воздуха во время опорожнения системы и защиту трубопровода от вакуума.

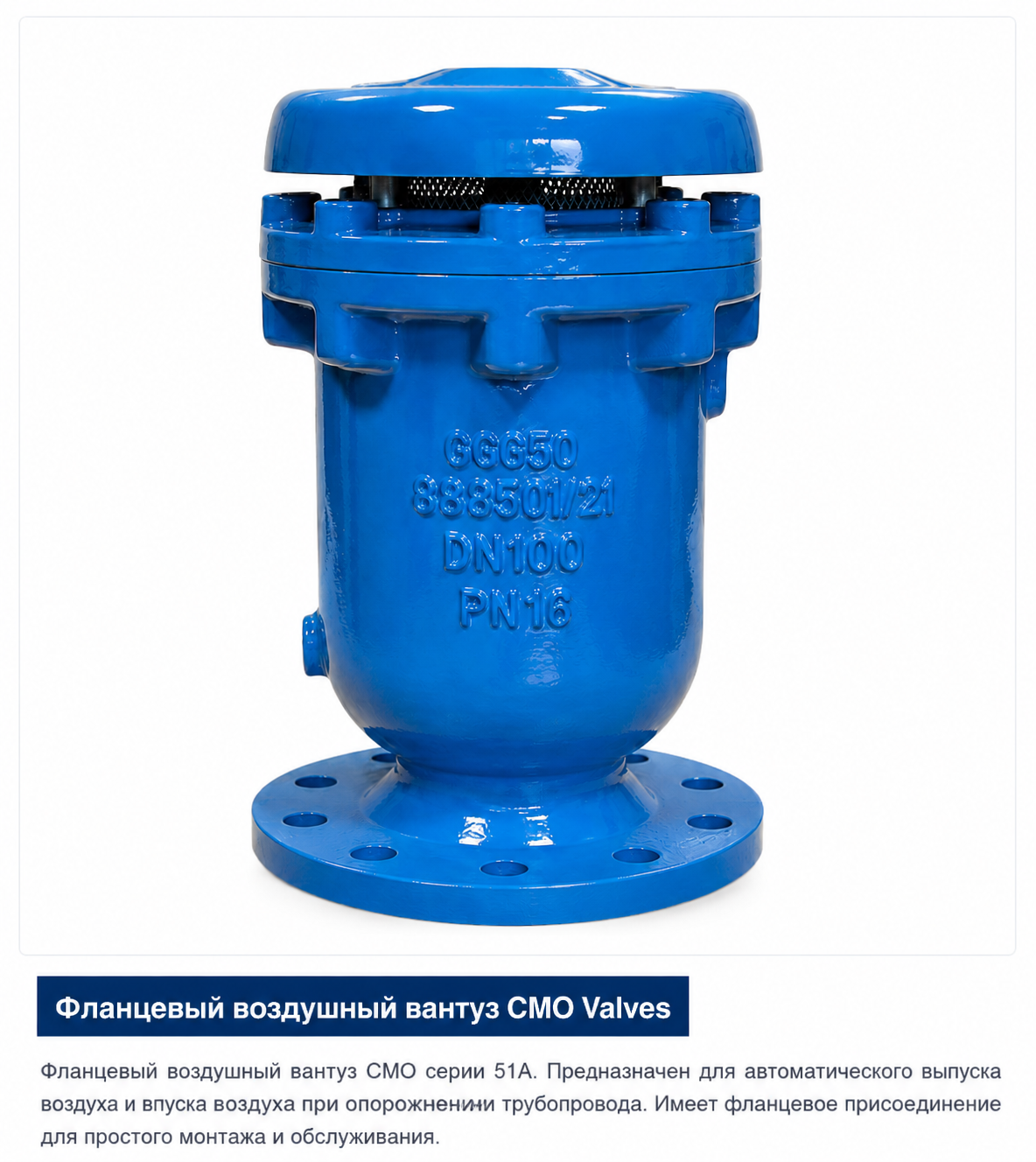

Фланцевые воздушные вантузы

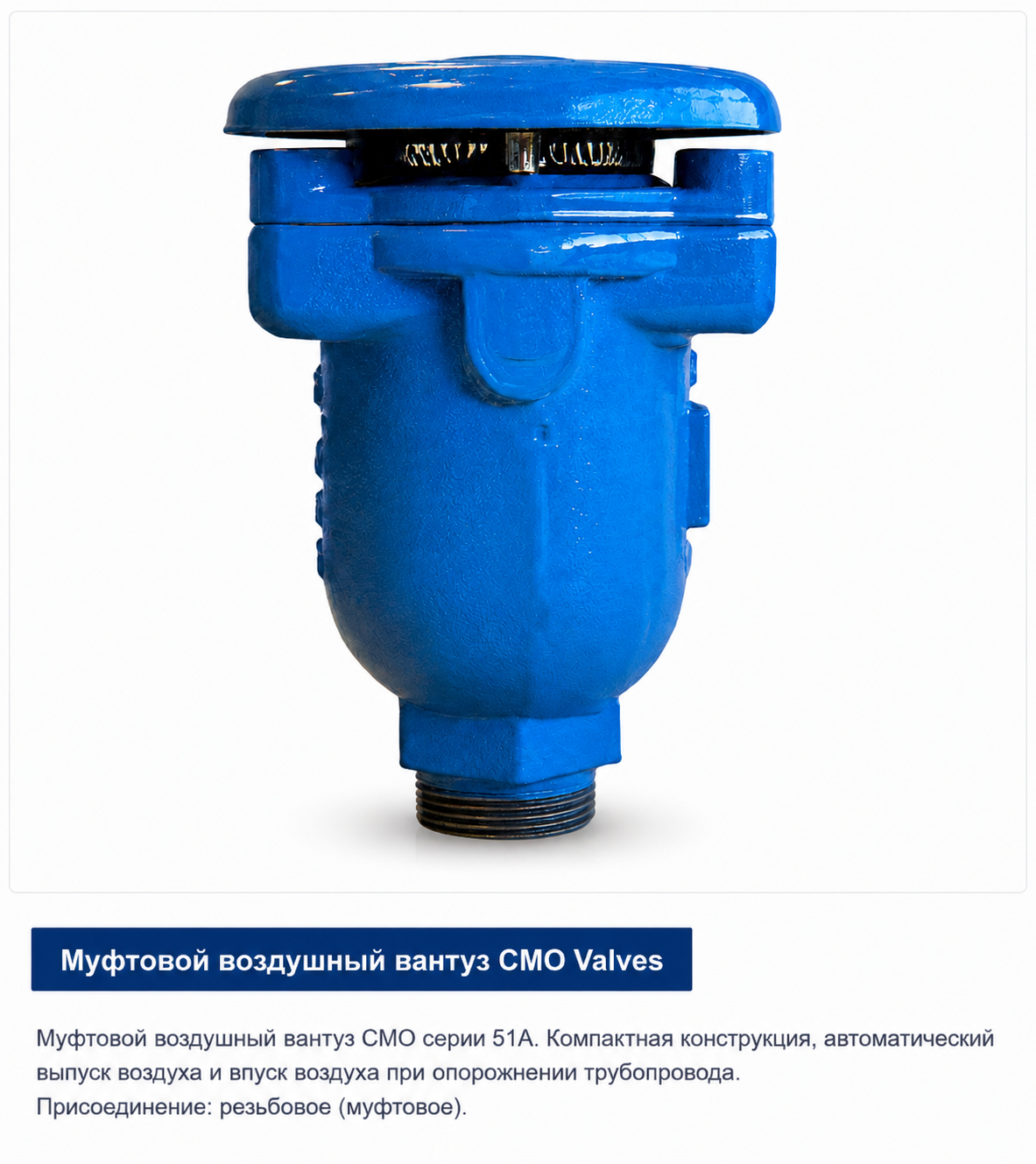

Муфтовые воздушные вантузы

Материалы и технические характеристики

Воздушные вантузы CMO изготавливаются из материалов, рассчитанных на длительную работу в водопроводных и промышленных системах. Корпус и крышка выполняются из высокопрочного чугуна GJS500, внутренние рабочие элементы — из нержавеющей стали AISI 304, уплотнения — из EPDM или NBR в зависимости от условий эксплуатации.

Принцип работы воздушного вантуза

Внутри корпуса вантуза расположен поплавковый механизм. Когда трубопровод заполнен водой, поплавок поднимается и закрывает выпускное отверстие. Если в камере накапливается воздух, уровень воды снижается, поплавок опускается, клапан открывается и воздух выходит наружу.

После выхода воздуха камера снова заполняется водой, поплавок поднимается и перекрывает отверстие. Во время опорожнения трубопровода клапан открывается для впуска атмосферного воздуха, что позволяет избежать вакуума и повреждения системы.

Как выбрать воздушный вантуз

Подбор воздушного вантуза нужно выполнять с учетом параметров трубопровода и условий эксплуатации. Основные критерии выбора:

• условный проход трубопровода DN;
• рабочее давление системы PN10, PN16 или PN25;
• тип присоединения — фланцевый или муфтовый;
• температура и тип рабочей среды;
• место установки на трубопроводе;
• необходимость доступа для обслуживания.

Для магистральных сетей чаще выбирают фланцевые модели, для локальных систем и небольших диаметров — муфтовые. Если есть сомнения по подбору, лучше обратиться к специалистам, которые учтут давление, диаметр, схему трубопровода и условия эксплуатации.

Часто задаваемые вопросы

Что такое воздушный вантуз?

Воздушный вантуз — это автоматическое устройство для удаления воздуха из трубопровода и впуска воздуха во время опорожнения системы.

Где нужно устанавливать воздушный вантуз?

Его устанавливают в самых высоких точках трубопровода, после насосных станций, на переломах профиля и длинных горизонтальных участках.

Чем отличается фланцевый вантуз от муфтового?

Фланцевый вантуз подходит для магистральных и промышленных сетей, а муфтовый — для трубопроводов небольшого диаметра и локальных систем.

Вывод

Воздушный вантуз является важным элементом трубопроводной системы. Он автоматически удаляет воздух, защищает трубопровод от вакуума и гидроударов, снижает нагрузку на насосное оборудование и помогает поддерживать стабильную работу системы.

Ознакомиться с техническими характеристиками, чертежами и доступными типоразмерами можно на странице воздушного вантуза серии 51A CMO.

Также рекомендуем посмотреть другие решения CMO для трубопроводных систем:

• резиновые компенсаторы — для компенсации температурных деформаций и вибраций;
• клиновые задвижки — для перекрытия потока рабочей среды;
• обратные клапаны — для предотвращения обратного потока;
• затворы баттерфляй — для регулирования и перекрытия потока.

Если нужно подобрать воздушный вантуз или другую трубопроводную арматуру CMO под конкретные условия эксплуатации, обращайтесь к специалистам CMO Украина.
