Повітряний вантуз для водопроводу

Повітряний вантуз для водопроводу або автоматичний аераційний вантуз — це елемент трубопровідної арматури, який автоматично видаляє повітря з системи та впускає його під час спорожнення трубопроводу. Завдяки цьому обладнання допомагає уникнути повітряних пробок, вакууму, гідроударів і передчасного зношування трубопроводу.

Повітряні вантузи CMO застосовуються у системах водопостачання, водовідведення, каналізації, насосних станціях, промислових трубопроводах, очисних спорудах і мережах пожежогасіння. Правильно підібраний вантуз підвищує стабільність роботи системи, зменшує навантаження на насоси та продовжує термін служби обладнання.

Для чого потрібен повітряний вантуз

Під час роботи трубопроводу всередині системи може накопичуватися повітря. Найчастіше воно збирається у верхніх точках траси, на переломах профілю, після насосних станцій або на довгих горизонтальних ділянках. Якщо його не видаляти, у системі виникають повітряні пробки, нестабільний тиск і ризик гідроудару.

Повітряний вантуз для водопроводу автоматично випускає це повітря назовні. Коли трубопровід спорожнюється або тиск різко знижується, пристрій навпаки впускає атмосферне повітря всередину, щоб не допустити утворення вакууму.

Які проблеми вирішує повітряний вантуз

• Повітряні пробки — зменшують прохідний переріз трубопроводу та погіршують пропускну здатність системи.
• Гідроудари — виникають через різкі перепади тиску та можуть пошкодити труби, засувки, клапани й насосне обладнання.
• Підвищене навантаження на насоси — обладнання працює менш ефективно, споживає більше електроенергії та швидше зношується.
• Утворення вакууму — може призвести до деформації трубопроводу або пошкодження з'єднань.
• Нестабільна робота системи — проявляється шумами, вібраціями, падінням продуктивності та перепадами тиску.

Де встановлюють повітряні вантузи

Щоб вантуз працював ефективно, його встановлюють у місцях найбільшого накопичення повітря та на ділянках, де можливе утворення вакууму.

• у найвищих точках трубопроводу;
• після насосних станцій;
• на довгих горизонтальних ділянках;
• на переломах профілю трубопроводу;
• перед або після запірної арматури;
• на магістральних водопроводах;
• на очисних спорудах;
• у системах пожежогасіння.

Фланцевий чи муфтовий вантуз: що вибрати?

Види повітряних вантузів CMO

CMO Valves пропонує фланцеві та муфтові повітряні вантузи. Обидва варіанти виконують однакові основні функції: автоматичне видалення повітря, впуск повітря під час спорожнення системи та захист трубопроводу від вакууму.

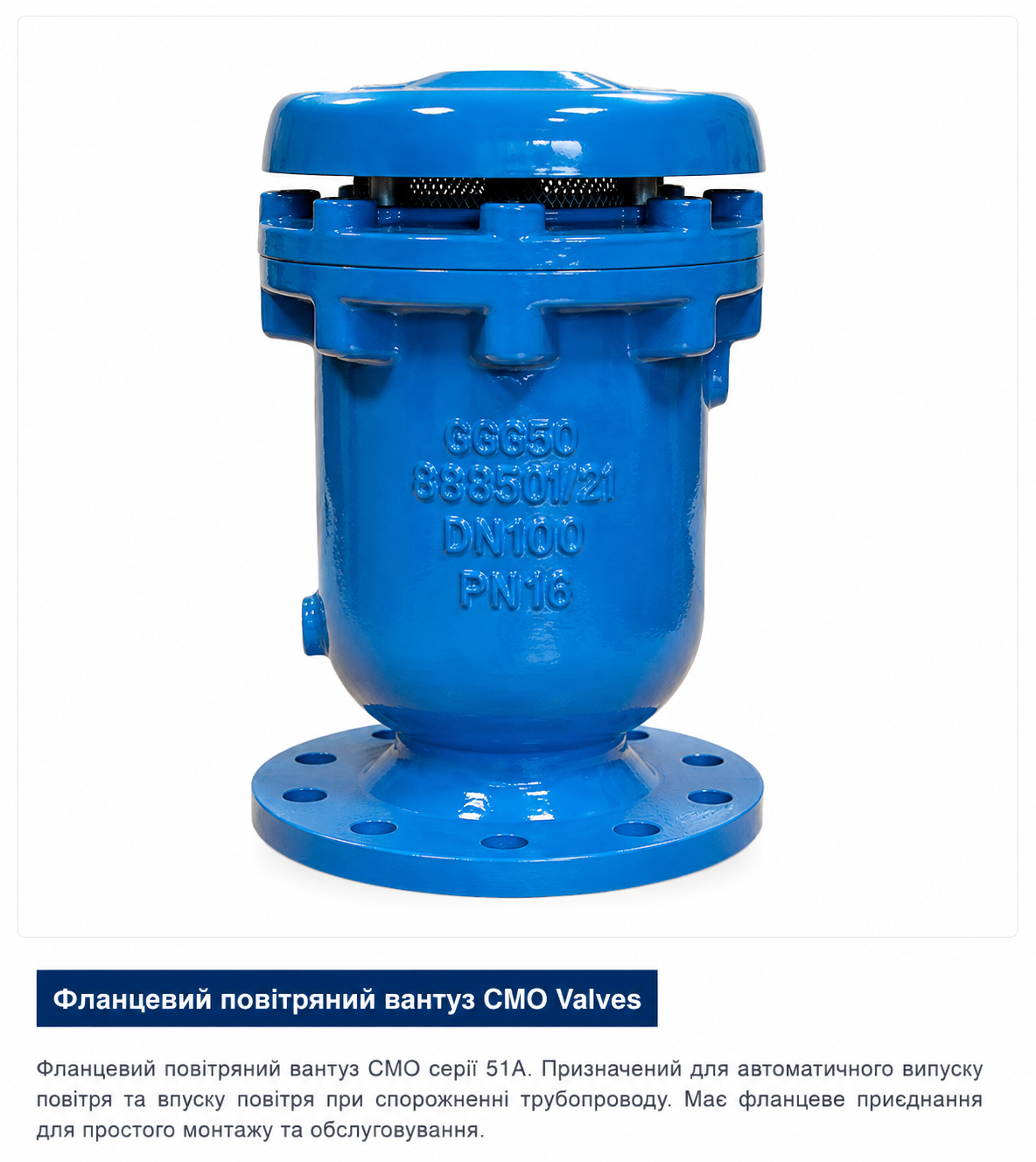

Фланцеві повітряні вантузи

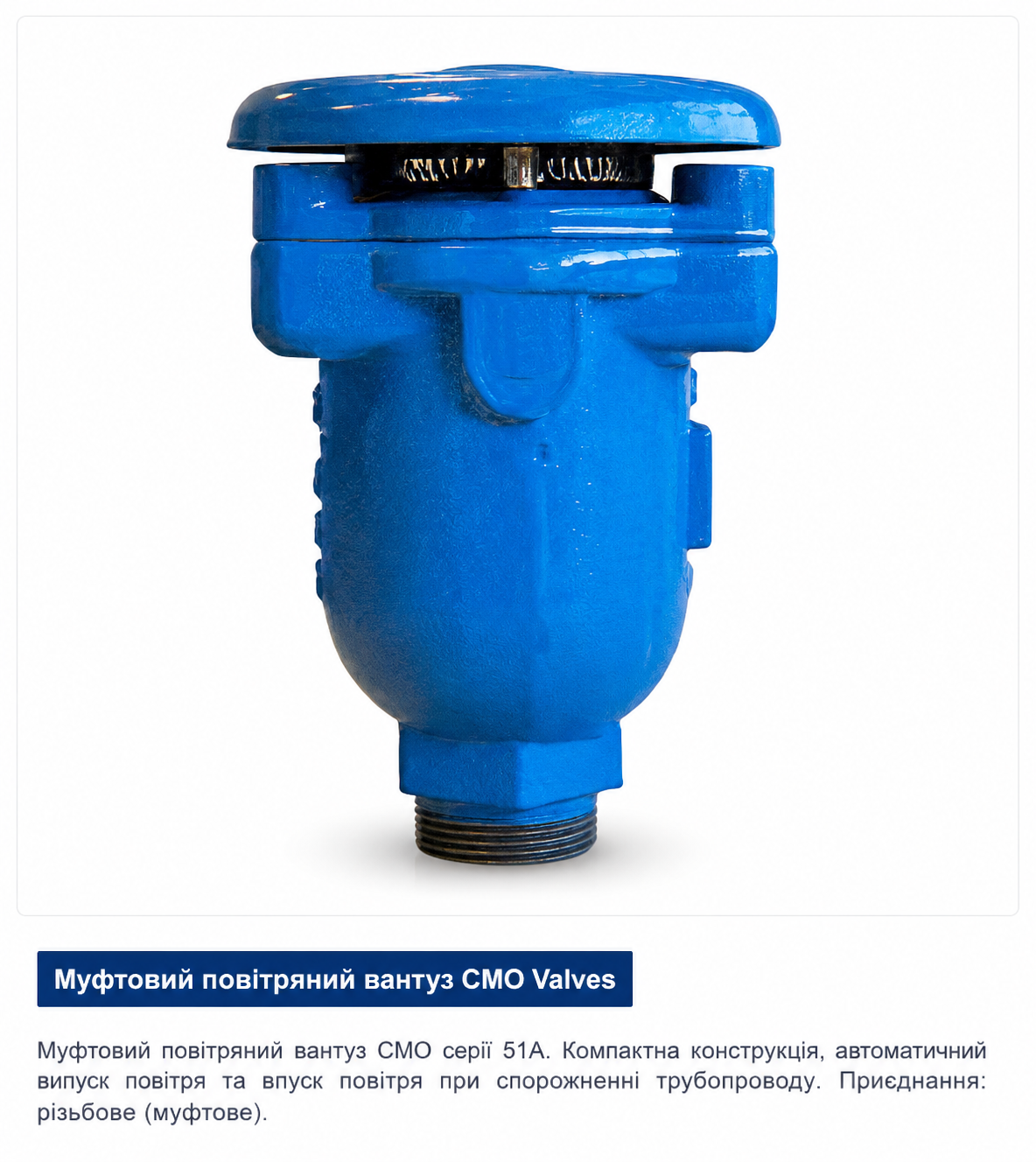

Муфтові повітряні вантузи

Матеріали та технічні характеристики

Повітряні вантузи CMO виготовляються з матеріалів, розрахованих на тривалу роботу у водопровідних і промислових системах. Корпус і кришка виконуються з високоміцного чавуну GJS500, внутрішні робочі елементи — з нержавіючої сталі AISI 304, ущільнення — з EPDM або NBR залежно від умов експлуатації.

Принцип роботи повітряного вантуза

Усередині корпусу вантуза розташований поплавковий механізм. Коли трубопровід заповнений водою, поплавок піднімається та закриває випускний отвір. Якщо в камері накопичується повітря, рівень води знижується, поплавок опускається, клапан відкривається і повітря виходить назовні.

Після виходу повітря камера знову заповнюється водою, поплавок піднімається і перекриває отвір. Під час спорожнення трубопроводу клапан відкривається для впуску атмосферного повітря, що дозволяє уникнути вакууму та пошкодження системи.

Як вибрати повітряний вантуз

Підбір повітряного вантуза потрібно виконувати з урахуванням параметрів трубопроводу та умов експлуатації. Основні критерії вибору:

• умовний прохід трубопроводу DN;
• робочий тиск системи PN10, PN16 або PN25;
• тип приєднання — фланцевий або муфтовий;
• температура та тип робочого середовища;
• місце встановлення на трубопроводі;
• необхідність доступу для обслуговування.

Для магістральних мереж частіше обирають фланцеві моделі, для локальних систем і невеликих діаметрів — муфтові. Якщо є сумніви щодо підбору, краще звернутися до спеціалістів, які врахують тиск, діаметр, схему трубопроводу та умови експлуатації.

Поширені запитання

Що таке повітряний вантуз?

Повітряний вантуз — це автоматичний пристрій для видалення повітря з трубопроводу та впуску повітря під час спорожнення системи.

Де потрібно встановлювати повітряний вантуз?

Його встановлюють у найвищих точках трубопроводу, після насосних станцій, на переломах профілю та довгих горизонтальних ділянках.

Чим відрізняється фланцевий вантуз від муфтового?

Фланцевий вантуз підходить для магістральних і промислових мереж, а муфтовий — для трубопроводів невеликого діаметра та локальних систем.

Висновок

Повітряний вантуз є важливим елементом трубопровідної системи. Він автоматично видаляє повітря, захищає трубопровід від вакууму та гідроударів, знижує навантаження на насосне обладнання і допомагає підтримувати стабільну роботу системи.

Ознайомитися з технічними характеристиками, кресленнями та доступними типорозмірами можна на сторінці повітряного вантуза серії 51A CMO.
