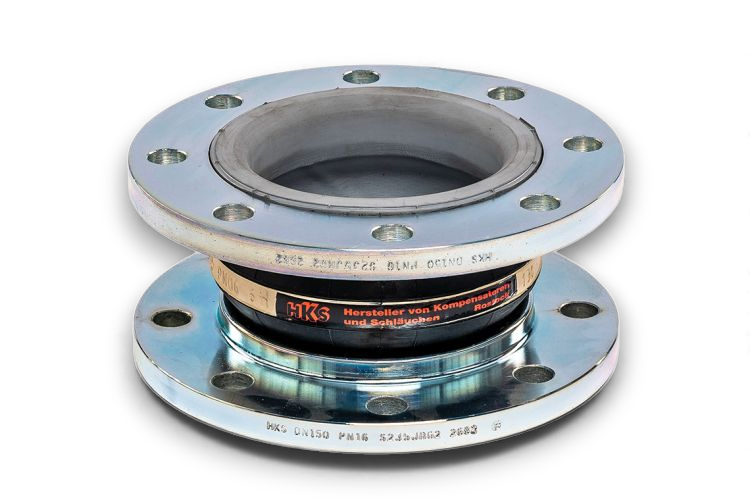

Гумові компенсатори HKS тип 1

Гумові компенсатори HKS – тип 1 з параметрами робочих температур від -40°C
до +150°C з різними допусками, такими як: DVGW, TÜV, BWB, ABS, USCG, BV, LR, GL, Регістр судноплавства СРСР
Register of Shipping, DNV та RINA.
За ціною від 1590 грн

Доступні виробничі діаметри: Ду 20, Ду 25, Ду 32, Ду 40, Ду 50, Ду 65, Ду 80,
Ду 100, Ду 125, Ду 150, Ду 200, Ду 250, Ду 300, Ду 350, Ду 400, Ду 450, Ду 500, Ду 600, Ду 700,
Ду 800, Ду 900, Ду 1000, Ду 1100, Ду 1200 та інші до Ду 3200

Робочий тиск : від PN1 до PN25

З’єднання:

Фланці з вуглецевої сталі (S235JR),
Високолегована сталь (1.4541, 1.4571) або спеціальні сталі,
Різьбові з’єднання з ковкого чавуну або високолегованої сталі
Можливі інші матеріали, стандарти фланців

Гумові компенсатори HKS – тип 1 конструктивні особливості:

Параметри гумового компенсатора HKS
Матеріали гумової вставки	бутил II / суміш EPDM EPDM (етилен-пропілен-дієн-метилен) NBR (нітрил, нітрильна бутадієнова гума) Політетрафторетилен (PTFE) Фторкаучук (Viton®) CR (хлоропрен) CSM (Hypalon®, хлорсульфополіетилен)
Матеріали з’єднувальних елементів	Фланці з вуглецевої сталі (S235JR) Високолегована сталь (1.4541, 1.4571) або спеціальні сталі Різьбові з’єднання з ковкого чавуну або високолегованої сталі
Виробничі розміри	від DN20 до DN3200
Робоча температура	до 150 °C
Робочий тиск	від PN1 до PN25
Компенсаційне переміщення	Осьове Латеральне Кутове Комбіноване
Можливі комплектуючі	Вакуумні опорні кільця (VSD) Стяжки (штангові обмежувачі / обмежувачі довжини) Шарніри (одинарний або карданний) Оболонки для захисту від займання Захисні кожухи (у т.ч. заземлювальні) Напрямні труби
Серії гумових компенсаторів (Тип 1)	BR, CR, G, G LT, GR, GS, GS HNBR, OR, R, RS, V, W

ПРИЗНАЧЕННЯ ГУМОВИХ КОМПЕНСАТОРІВ ТИПУ 1 HKS

Поглинання осьових, поперечних і кутових переміщень та (теплових/холодових) розширень
Зменшення вібрацій при з’єднанні машин і агрегатів
Звукопоглинання та зменшення передачі шуму
Компенсація помилок під час монтажу трубопроводів
Зменшення зусиль і моментів у з’єднаннях

ІНШІ ТИПИ КОМПЕНСАТОРІВ HKS

каталог компенсаторів HKS

СФЕРА ЗАСТОСУВАННЯ ГУМОВИХ КОМПЕНСАТОРІВ ТИПУ 1 HKS

Ці типи компенсаторів виготовляються з різних гумових матеріалів і застосовуються в різних сферах промисловості, таких як: видобуток, машинобудування, хімічні фабрики, заводи з переробки біоетанолу та спиртів, морські порти, водні господарства, харчова промисловість, фармацевтичні фабрики тощо.

Характеристики матеріалів виконання гумової вставки компенсаторів типу 1 HKS
Серія / конструктивна особливість	Характеристики матеріалу	Діапазон температур	Діаметри
BR – безшовна гумова вставка з високою абразивостійкістю. Внутрішній/зовнішній корд BR/BR-NR Електропровідний	Для абразивних середовищ: шламу, суміші твердих речовин і рідин, середовищ із пилом і порошком, сажі тощо. Придатний для транспортування води (без вмісту масел) та різних хімікатів.	До 100°C	DN25– DN300
CR – безшовний хлоропрен із посиленим текстильним кордом. Внутрішній/зовнішній корд CR/CR Електропровідний	Для холодної/гарячої води, морської води, стічних вод, рідин із вмістом мастила. Підходить для засобів захисту від корозії, лужних рідин, мастильних матеріалів, жирів, повітря та стисненого повітря.	До 90°C	DN25– DN1000
G – безшовний нітрил із текстильним кордом. Внутрішній/зовнішній корд NBR/CR З електроізоляцією	Для мінеральних масел, паливних та етанолових сумішей, міського і природного газу (крім зрідженого газу).	До 100°C	DN25– DN1000
G LT – морозостійкий нітрил. Внутрішній/зовнішній корд NBR/BR-NR Електропровідний	Спеціальний матеріал для дизельного палива, мазуту, авіаційного палива, нафти, сумішей із мінеральними маслами.	Від −40°C до +100°C	DN25–DN300
GR – безшовний гіпалон (CSM/CSM) З електроізоляцією	Для хімікатів, кислот, лугів, агресивних стічних вод, компресорного повітря з маслом (до +90°C).	Від −20°C до +110°C	DN25–DN700
GS – хлоропропен із підвищеною зносостійкістю. Внутрішній/зовнішній корд NBR/CR Електропровідний	Підходить для нафтопродуктів, DIN-палива, охолоджувальної води, мастильних матеріалів і морської води.	Від −20°C до +90°C	DN25–DN600
GS HNBR – нітрил із внутрішньою вставкою CR. Внутрішній/зовнішній корд HNBR/CR Електропровідний	Підходить для DIN-палива, мастильних матеріалів, гідравлічних рідин, морської води. Висока стійкість до старіння, озону.	Від −35°C до +100°C	DN25–DN600
OR – безшовний нітрил із зовнішнім шаром CR. Внутрішній/зовнішній корд NBR/CR Електропровідний	Для зрідженого газу (СУГ) за EN 589. Для автоцистерн і заправних станцій.	Від −20°C до +90°C	DN25–DN600
R та RS – озоностійкий EPDM, покритий бутилкаучуком. Внутрішній/зовнішній корд IIR-EPDM/EPDM Електропровідний	Підходить для води, гарячого повітря (RS), питної води (DVGW/ACS), морської води, технічних спиртів, слабких кислот і лугів.	R: −20°C до +90°C RS: −20°C до +150°C (короткочасно)	DN25–DN1000
V – футерований фторкаучуком (FPM/ECO) З електроізоляцією	Для нафтохімії, двигунів, ТЕС, установок десульфурації. Стійкий до гарячих масел, бензолу, ксилолу, палива з ароматикою >50%.	Від −15°C до +90°C	DN25–DN200
W – світлий NBR із зовнішнім шаром CR. Внутрішній/зовнішній корд NBR/CR З електроізоляцією	Для харчових продуктів, що містять жири та масла. Не для питної води.	Від −20°C до +90°C	DN25–DN600
