У яких умовах клинові засувки працюють краще за інші типи арматури

У більшості водопровідних або теплових систем клинові засувки використовують уже багато років. За цей час конструкція майже не змінилась, тому що для багатьох задач вона й далі нормально працює без складного обслуговування чи постійних регулювань.

Найчастіше такі засувки ставлять там, де потрібно просто перекривати потік — наприклад у магістральних трубопроводах, насосних станціях або тепломережах.

Якщо середовище відносно чисте, без великої кількості твердих домішок, клинові засувки зазвичай працюють стабільно навіть у великих системах із постійним навантаженням.

Чому їх досі активно використовують

У промисловості не завжди потрібне складне рішення. Часто набагато важливіше, щоб арматура просто нормально виконувала свою задачу і не вимагала постійної уваги після монтажу.

Клинова засувка якраз про це. Вона не використовується для точного регулювання потоку — її задача відкрити або повністю перекрити трубопровід.

Саме через це такі засувки часто можна побачити у водопостачанні, тепломережах, насосних станціях та інших системах із чистими середовищами.

Для систем пожежогасіння можуть використовуватись окремі моделі, наприклад засувка клинова серії 11А.

Вони відрізняються кольором, а також наявністю вказівника положення клина у режимах відкрито/закрито. Також пожежні клинові засувки мають чимало додаткових сертифікатів та дозволів.

У чому особливість клинової конструкції

Усередині засувки знаходиться клин, який під час закривання щільно перекриває потік між ущільнювальними поверхнями.

Саме завдяки цьому вдається отримати хорошу герметичність навіть на великих діаметрах трубопроводу.

Для водопостачання або тепломереж це важливо, тому що навіть невеликі підтікання з часом стають проблемою для всієї системи.

У багатьох випадках зараз використовують моделі з обгумованим клином. Вони краще ущільнюють потік і нормально працюють із холодною або гарячою водою. Компанія СМО пропонує засувки з обгумованим клином серій 11 А, де клин повністю вулканізований гумою.

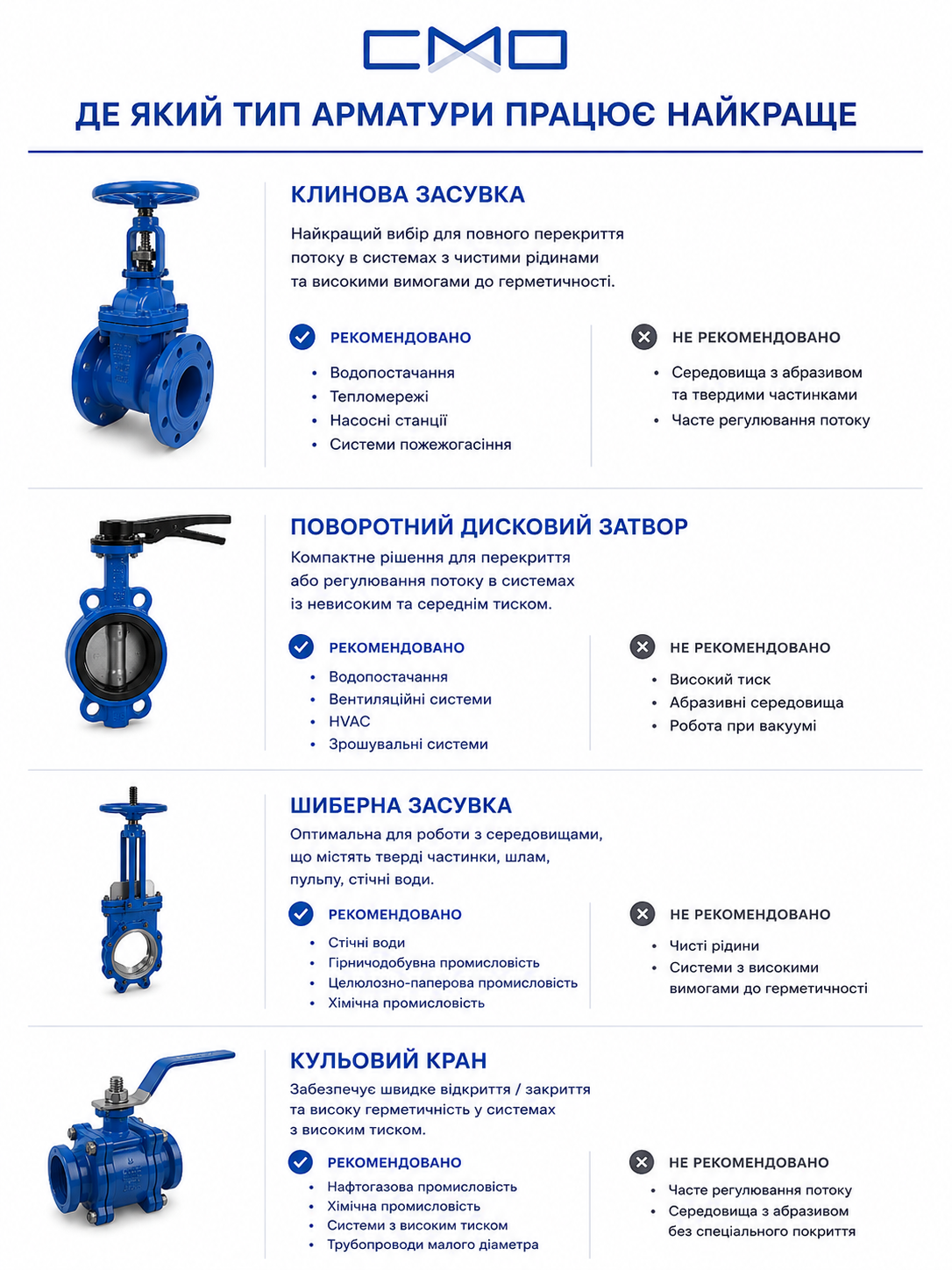

У яких умовах клинові засувки працюють краще

Найкраще вони показують себе у системах, де середовище відносно чисте і немає постійного навантаження брудом.

Якщо в трубопроводі постійно йде шлам, пульпа або суміші з великою кількістю твердих частинок, тоді зазвичай уже використовують інші типи арматури, а саме шиберні засувки CMO VALVES.

А от для води, інших рідин або тепломереж клинові засувки часто працюють довше і стабільніше.

У частині систем також можуть використовуватись затвори поворотні дискові XUROX, особливо якщо потрібна компактніша конструкція або швидше перекриття потоку.

Що важливо враховувати при підборі засувок

Одна з найчастіших помилок — підбір засувки тільки по діаметру труби. На практиці цього недостатньо.

Навіть схожі системи можуть працювати зовсім по-різному через температуру, робочий тиск або склад середовища.

Через це одна засувка нормально працює роками, а інша починає підтікати значно швидше.

Зазвичай при виборі також дивляться на:

• тип ущільнення;
• матеріал клина;
• робочий тиск;
• температуру;
• тип штока;
• умови та місце монтажу;

Які моделі клинових засувок використовують найчастіше

Для систем водопостачання зазвичай використовують засувки з обгумованим клином. Вони добре працюють із водою та забезпечують нормальне ущільнення потоку.

У промислових трубопроводах можуть використовуватись моделі з металевим клином — особливо там, де навантаження на арматуру вище.

Де їх використовують найчастіше

Найчастіше клинові засувки можна побачити у водопровідних мережах, тепломережах, насосних станціях та промислових трубопроводах із чистими середовищами.

Якщо система працює з водою або іншими відносно чистими середовищами, клинові засувки зазвичай закривають більшість задач без складної експлуатації. Саме тому їх і зараз активно використовують у водопостачанні, тепломережах та промислових трубопроводах.

Детальніше ознайомитися з різними типами запірної трубопровідної арматури можна у розділі трубопровідна арматура CMO.
