Шиберні засувки CMO — ремонтопридатність, ресурс та обслуговування

Шиберні засувки широко застосовуються у різних галузях промисловості — від систем водопостачання та енергетики до гірничо-збагачувальних підприємств та виробництв, де робоче середовище може містити тверді або абразивні домішки. Надійність трубопровідної арматури значною мірою залежить від конструкції обладнання, умов експлуатації та правильного технічного обслуговування.

Одним із постачальників сучасної промислової арматури є компанія CMO Україна, яка спеціалізується на підборі, постачанні та технічному супроводі шиберних засувок для різних галузей промисловості.

Компанія пропонує широкий асортимент обладнання для різних умов роботи. Наприклад, для стандартних виробничих процесів використовуються шиберні засувки для загальної промисловості, а для складних середовищ із високим вмістом абразивних частинок — шиберні засувки для видобувної промисловості.

Що таке шиберна засувка

Шиберна засувка — це тип запірної трубопровідної арматури, у якій перекриття потоку здійснюється за допомогою рухомого ножа або пластини. Така конструкція дозволяє ефективно працювати з рідинами та сумішами, що містять тверді частинки, шлам або пульпу.

Саме тому шиберні засувки широко використовуються у гірничій промисловості, целюлозно-паперовому виробництві, харчовій промисловості та інших галузях, де класична арматура може швидко зношуватися.

Шиберні засувки CMO ремонтопридатні на 100%

Однією з головних переваг обладнання CMO є його висока ремонтопридатність. Конструкція засувок дозволяє виконувати заміну зношених елементів без демонтажу всієї арматури або зупинки технологічної лінії на тривалий час.

Це особливо важливо для підприємств, де навіть короткочасна зупинка виробництва може призвести до значних фінансових втрат.

Елементи, що можуть бути замінені під час ремонту:

  • ущільнення сідла;

  • ущільнююче кільце;

  • сальникова набивка;

  • сальник;

  • ніж засувки;

  • корпус;

  • приводи (крім електричних та гідравлічних).

Завдяки наявності ремкомплектів більшість технічних робіт може виконуватися без повної заміни обладнання, що значно знижує витрати на експлуатацію трубопровідних систем.

Гарантійний термін експлуатації

Стандартний гарантійний термін для трубопровідної арматури становить 12 місяців з моменту введення обладнання в експлуатацію, але не більше 18 місяців з дати продажу.

Однак фактичний ресурс обладнання залежить не тільки від календарного часу, а й від кількості робочих циклів відкривання та закривання.

Нормативний ресурс трубопровідної арматури

Тип арматури

Середній ресурс (циклів)

Коментар

Кульовий кран

10 000 – 50 000

Високий ресурс забезпечується конструкцією плаваючої кулі та підпружиненими ущільненнями.

Засувка клинова

2 000 – 5 000

Менший ресурс через великі зусилля закривання та поступальний рух елементів.

Засувка шиберна

300 – 5 000

Ресурс залежить від середовища та наявності абразивних частинок.

Поворотний затвор (батерфляй)

5 000 – 15 000

Залежить від стану еластомерної манжети.

Регулюючий клапан

> 100 000

Постійно працює у русі та потребує регулярного сервісу.

Нормативний ресурс шиберних засувок

Ресурс шиберної засувки значною мірою залежить від робочого середовища. Чим агресивніше або абразивніше середовище — тим коротший міжремонтний період.

Робоче середовище

Середній термін служби (роки)

Ресурс у циклах

Міжремонтний період

Чиста вода, повітря

10–20

2500+

3–5

Стічні води, пульпа

8–12

1500–2500

1.5–2

Агресивні хімічні середовища

5–8

500–1000

0.5–1.5

Абразивні суміші

3–6

300–800

0.3–1

Нафта та нафтопродукти

8–12

1000–2000

1.5–2.5

Для складних середовищ з пульпою або шламом важливо правильно підібрати тип арматури. Детальні рекомендації можна знайти у матеріалі як підібрати шиберну засувку для пульпи і шламу .

Фактори, що скорочують ресурс роботи арматури

  • Сухе тертя. Відсутність мастила збільшує навантаження на механізм.

  • Абразивні частинки. Пісок або шлам прискорюють зношування ущільнень.

  • Висока концентрація домішок. Велика кількість твердих частинок скорочує ресурс вузлів.

  • Прикипання механізму. Якщо засувка довго не використовувалась, перший цикл відкривання може бути ускладненим.

  • Температурні навантаження. Високі температури можуть пошкоджувати ущільнення.

  • Відсутність технічного контролю. Несвоєчасне виявлення проблем часто призводить до серйозних поломок.

Найпоширеніші дефекти запірної арматури

Дефект

Можлива причина

Спосіб усунення

Протікання через шпиндель

Зношена сальникова набивка

Замінити або підтягнути набивку

Негерметичність затвора

Пошкодження ножа або ущільнення

Замінити ущільнення

Заклинювання

Корозія або сторонні частинки

Очистити та змастити механізм

Вібрація або шум

Кавітація або неправильний монтаж

Відрегулювати потік

Протікання фланців

Ослаблення болтів або прокладки

Замінити прокладку

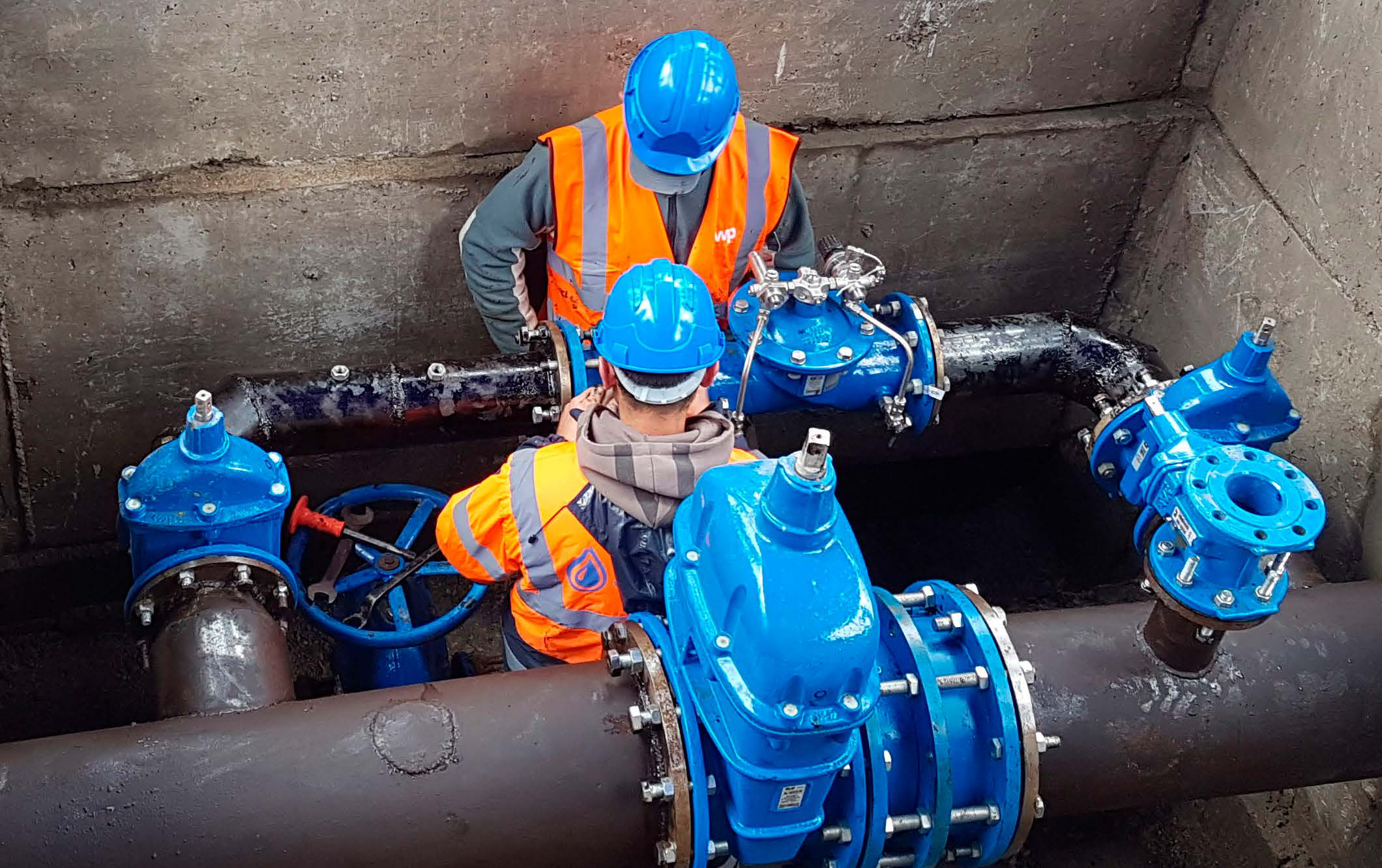

Сервіс та технічна підтримка

Для стабільної роботи трубопровідної арматури важливо регулярно проводити технічний огляд та обслуговування обладнання. Своєчасний сервіс дозволяє уникнути аварійних ситуацій та продовжити ресурс роботи системи.

Компанія CMO Україна надає повний комплекс технічної підтримки, включаючи консультації, підбір обладнання та сервісне обслуговування. Детальніше про технічну підтримку можна дізнатись у розділі сервіс CMO Україна.

Сервісні рекомендації

  • контроль тиску у трубопроводі;

  • перевірка стану фланцевих з'єднань;

  • очищення штока від забруднень;

  • регулярне змащування рухомих вузлів;

  • перевірка роботи приводів;

  • контроль антикорозійного покриття.

Висновок

Шиберні засувки CMO поєднують надійність, ремонтопридатність та широкий спектр застосування у промисловості. Правильний підбір обладнання, регулярний сервіс та контроль умов експлуатації дозволяють значно продовжити ресурс роботи трубопровідної арматури.

Додаткові технічні матеріали, рекомендації щодо підбору обладнання та консультації спеціалістів доступні на сайті CMO Україна.
