РЕМОНТОПРИДАТНІСТЬ ШИБЕРНИХ ЗАСУВОК - ЯК ОЗНАКА НАДІЙНОГО ВИРОБНИКА

Запірна арматура – тип обладнання,  яке  встановлюється на різних типах та діаметрах  трубопроводів, які транспортують дуже широкий перелік робочого середовища. Це можуть бути рідини, сипучі, пило-  чи  газоподібні середовища, абразивні та їдкі речовини, тощо. В тій чи іншій    мірі -  саме робоче середовище з його температурними показниками, робочим тиском та іншими фізико-хімічними факторами суттєво впливає на експлуатаційну здатність та ремонтопридатність засувок.

Експлуатація – це фактично життєвий цикл обладнання з урахуванням того, що вся запірна арматура потребує технічного обслуговування та регламентних ремонтів.

Зазвичай життєвий цикл запірної арматури складає від 10 до 50 років, але цей термін не варто сплутувати з гарантійним терміном. Щодо гарантійного терміну на засувки – то різні виробники дають різні терміни, навіть на один і той же тип арматури. До прикладу засувки фланцеві з обгумованим клином серії 11А СМО VALVES- мають стандартну гарантію від заводу виробника – 5 років, з життєвим циклом експлуатації 20 років. При умові вчасного регламентного технічного обслуговування та сприятливих умов експлуатації  вони можуть працювати всі 20 років.

У цій статті ми опишемо про особливості роботи засувок шиберних серії GL та покрокові правила заміни основних елементів, що суттєво впливають на роботу всієї засувки .

Отож, засувка ножова серії GL, призначена для роботи пульпами, шламами, з технічною водою з великом вмістом абразивних речовин, камінням, піском тощо.

Конструктивно дана  ножова засувка складається з монолітного литого корпусу з чавуну або  сталі, ножа з нержавіючої сталі товщиною від 5 до 35 мм, в залежності від діаметра, двох еластичних вставок, які виконують роль ущільнення сідла,  ущільнення шибера (сальникової набивки та полімерного ущільнення), штоку- виконаного з нержавіючої сталі, та звісно приводу – ручного або автоматичного.  Всі ці перераховані деталі, піддаються зношуванню та впливу навколишнього середовища, тому потребують технічного обслуговування. змащування вузлів, заміни ущільнень та ножів.

У 98% випадків експлуатації шиберної засувки серії GL, ущільнення сідла замінюють найчастіше.  Чому замінюють ці втулки ?

Перш за все – ущільнення сідла – це еластомерні вставки, які забезпечують 100% герметичність засувки, вони постійно контактують з робочим середовищем  та ножем, приймаючи на себе основний удар навантажень. Коли робоче середовище проходить через засувку, особливо при циклі закриванн/відкривання,  ущільнення піддається постійному зношуванню. Чим більш абразивне середовище  - тим більше зношування  ущільнення.

ВАЖЛИВО ПАМ'ЯТАТИ  « НЕ ВЧАСНЕ ВИЯВЛЕННЯ ЗНОШЕНИХ ВТУЛОК ПРИЗВОДИТЬ ДО ЗНОШЕННЯ НОЖА І НАВІТЬ КОРПУСУ ЗАСУВКИ»

ЯК ВИЯВИТИ, ЩО СІДЛО ЗНОШЕНЕ ПІД ЧАС РОБОТИ ЗАСУВКИ НА ТРУБОПРОВОДІ ?

Звісно , щоб виявити зношеність ущільнюючого сідла, потрібно здійснювати візуальний контроль трубопроводу. Зазвичай ознакою зношення є протікання між фланцем та корпусом засувки.

Також, якщо трубопроводи автоматизовані, вони автоматично подають сигнал на пункт контролю щодо падіння чи збільшення  тиску на тій чи іншій лінії трубопроводу, що теж може вказувати на передаварійну ситуацію.

У такому випадку – важливо запланувати заміну ущільнення сідла засувки у найкоротші терміни.

Які правила заміни ущільнення на засувці серії GL?

ПОКРОКОВА ІНСТРУКЦІЯ ЗАМІНИ УЩІЛЬНЕННЯ СІДЛА

• Переконайтеся, що в трубопроводів повністю відсутній тиск і рідина.

• Зніміть засувку з трубопроводу.

• Встановіть ніж у відкрите положення.

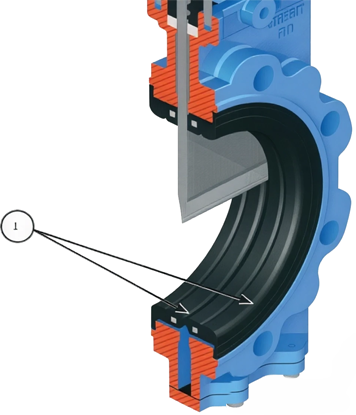

• Втулки (1) замінюються ззовні корпусу клапана ( це сідло з двох симетричних частин).

• Після того, як попередні втулки будуть зняті, ретельно очистіть їхні місця встановлення та  корпус засувки.

• Змастивши втулки технічним вазеліном, вставте нові втулки тих самих розмірів, що й старі.

• Змонтуйте засувку між фланцями згідно встановлених норм монтажу , дотримуючись особливої обережності, щоб не пошкодити втулок.

• Перед запуском  тиску та рідини до трубопроводу виконайте декілька циклів  відкривання та закривання засувки. Воно має бути легким та безперешкодним.

Примітка: Під час монтажу нових втулок не використовуйте масло або мастило на основі нафти, яке може пошкодити полімер ущільнення.

Зазвичай коли демонтують засувку серії  GL для заміни втулок відразу перевіряють зношеність ущільнення сальникового вузла (верхнє ущільнення). Якщо ж воно виявилось також зношеним, або близьким до того, варто провести його заміну

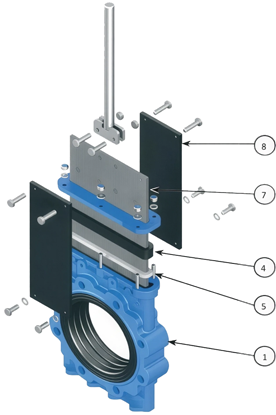

Ось покрокові рекомендації заміни ущільнення сальника (ущільнення шибера)

• Встановіть засувку у ЗАКРИТЕ положення.

• Ослабте гвинти, які з'єднують шток і ніж.

• Відпустіть з'єднання між опорними пластинами (8) і корпусом (1).

• Відпустіть і зніміть сальникову набивку і захисні кожухи, якщо вони є.

• Видаліть старе полімерне  ущільнення сальника (4) і сальникову набивку за допомогою загостреного інструменту, намагаючись не пошкодити поверхню засувки

• Ретельно очистіть сальник і переконайтеся, що ніде не залишилося залишків набивки..

• Вставте нову набивку (5) і нове ущільнення сальника (4) ,належним чином змащені технічним вазеліном.

• Ретельно затягніть усі гайки хрест-навхрест і переконайтеся, що між ножем і  сальником залишилася однакова відстань з обох боків.

• Прикрутіть опорні пластини і шток у порядку, зворотному до описаного.

• Виконайте кілька відкривань/закривань без навантаження на засувку робочим середовищем, перевіривши правильність роботи засувки і переконавшись, що сальникова набивка правильно встановлена .

• Подайте тиск на засувку в лінії трубопроводу і переконайтеся  що немає протікання, якщо є затягніть сальникову набивку хрест- навхрест трохи сильніше, щоб запобігти витоку з сальника робочого середовища.

ЗВЕРТАЮ УВАГУ – ГЕРМЕТИЧНІСТЬ САЛЬНИКА Є НЕОБХІДНОЮ ПЕРЕВІРКОЮ МЕХАНІКА ПРИ КОЖНОМУ ОБХОДІ ТРУБОПРОВОДУ ТАК САМО ЯК І ПРОТІКАННЯ УЩІЛЬНЕННЯ СІДЛА.

При виявленні протікання сальника слід підтягнути усі гайки сальникового сідла хрест-навхрест та спостерігати за їх герметичністю протягом наступного обходу.

Протікання сальника не є остаточною ознакою поломки засувки, адже при роботі на трубопроводі засувка піддається вібрації, що призводить до послаблення затяжних моментів  гайок та болтів

Щодо заміни ножа, то така заміна відбувається приблизно у 2% випадків експлуатації шиберних засувок серії GL, і зазвичай вони пов’язані з недбалим сервісним обслуговуванням засувок або ж через неграмотний монтаж обладнання. Зазвичай ножі працюють роками і виходять з ладу тільки за рахунок абразивного зношування.

У будь якому випадку ущільнення сідла, ущільнення сальника та ніж шиберних засувок потребують постійного контролю для успішної роботи засувки протягом усього життєвого циклу.

Наша компанія – один з небагатьох постачальників запірної арматури, що пропонує сервісне обслуговування засувок СМО а також завжди тримає на складі ущільнення сідла, сальника , ножі, а також пневмоприводи, редуктори та має  можливість адаптувати засувки до електроприводів потрібного вам виробника. Для нас це якість взаємодії з замовником на усіх етапах експлуатації засувок, та відповідність до основних пунктів вибору якісного постачальника .
